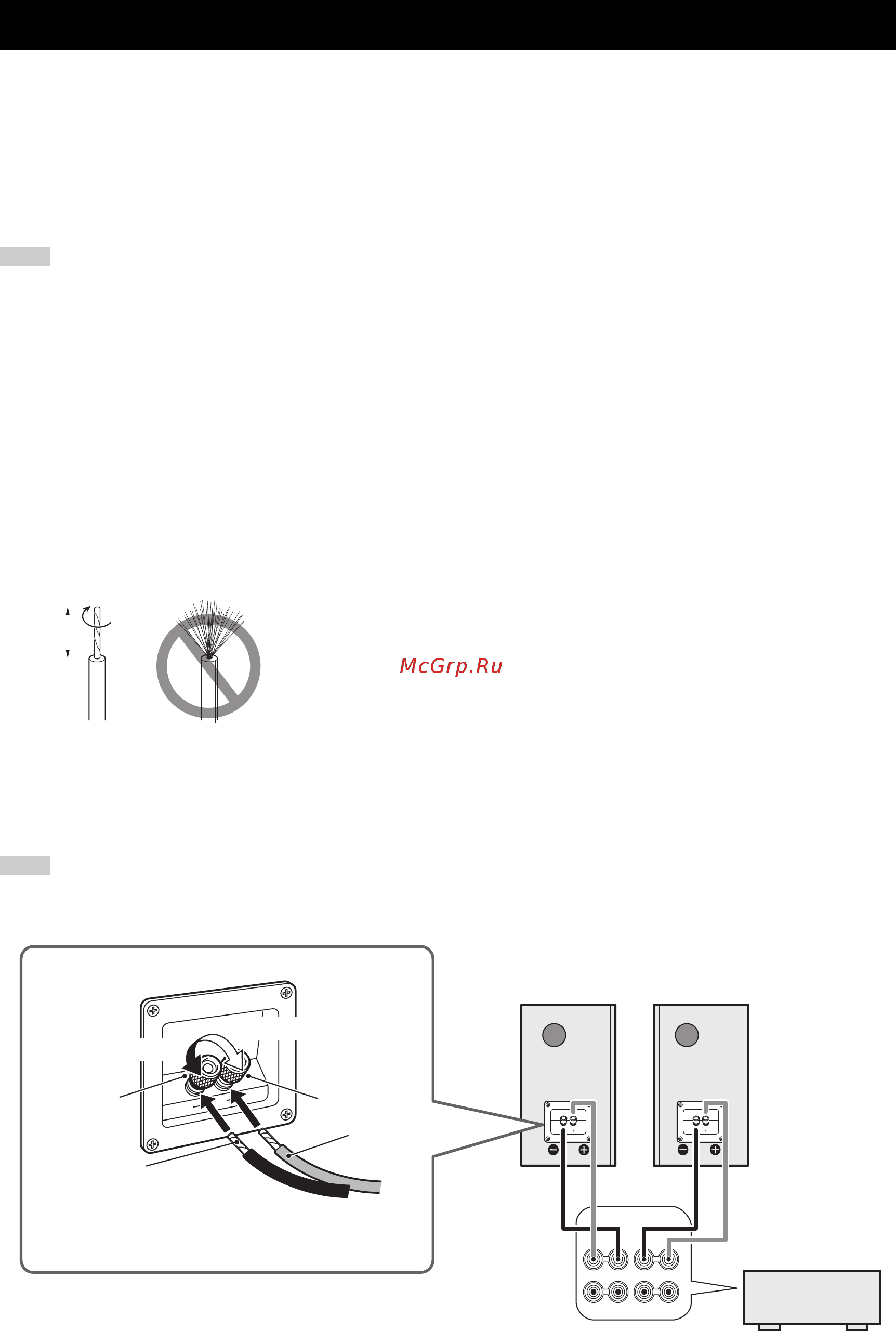

Yamaha NS-B330 Walnut [4/24] Connecting to your amplifier
![Yamaha NS-B330 Walnut [4/24] Connecting to your amplifier](/views2/1273502/page4/bg4.png)
2 En
You need a commercially available speaker cable.
Before making connections, make sure that the amplifier is switched off.
■ Connections
y
The size and/or material of a speaker cable affects on the sound quality. Therefore, we recommend you to purchase a high-
quality speaker cable to exert the performance of this unit.
• Connect the (+) terminals on the amplifier and the speakers using one side of the cable. Connect the (–) terminals on
both components using the other side of the cable.
• Connect one speaker to the left (L) terminals of your amplifier, and another speaker to the right (R) terminals, making
sure not to reverse the polarity (+, –). If one speaker is connected with reversed polarity, the sound will be unnatural
and lack bass.
• When using an amplifier with a rated output power higher than the nominal input power of the speaker, care should be
taken never to exceed the speaker’s maximum input.
• The speaker may be damaged if certain sounds are continuously output at high volume level. For example, if sine waves
from a test disc, bass sounds from electronic instruments, etc., are continuously output, or when the stylus of a turntable
touches the surface of a disc, reduce the volume level to prevent the speaker from being damaged.
• In your AV receiver’s speaker size settings, specify small (or “S”) for all of the speakers.
• Please refer to the owner’s manual that came with your amplifier or receiver.
■ How to connect the speaker cables
• Do not let the bare speaker wires touch each other as this could damage the speaker or the amplifier, or both of them.
• Do not insert the insulation coating into the hole. The sound may not be produced.
Connecting to your amplifier
Note
1 Remove 15 mm (5/8") of insulation from each end of the cables,
and twist the exposed conductors together neatly and tightly, as
shown left.
2 Loosen the terminal knob.
3 Insert the bare wire.
4 Tighten the knob and secure the cable.
5 Test the firmness of the connection by pulling lightly on the cable
at the terminal.
15 mm
(5/8")
Good No Good
Note
SPEAKERS
A
B
L
R
+
+
–
–
Loosen
Tighten
Amplifier or
Receiver
Speakers output terminals
NS-B330
LeftRight
Black (–)
Red (+)
Bare wire
Insulation
coating
NS-B330
