Оптическая система и инфракрасная система обнаружения

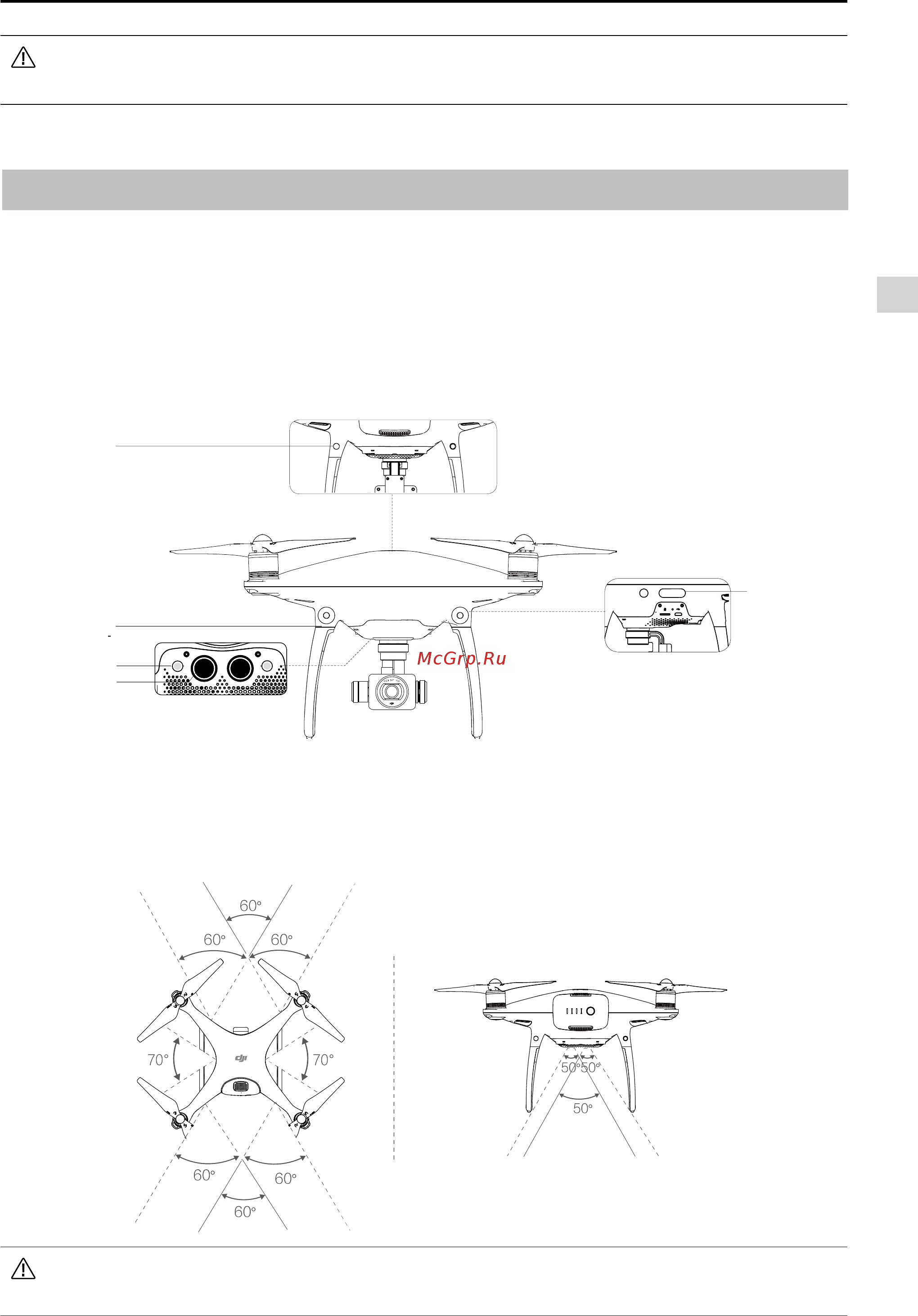

Главные компоненты оптической системы расположены на передней, задней и нижней панелях
Phantom 4 Pro / Pro+. К ним относятся [1] [2] [3] три датчика стереозрения и [4] два ультразвуковых
датчика. Система использует ультразвук и видеоданные, чтобы помочь модели удерживать положение,
точно зависать в помещении и в местности, где отсутствует сигнал GPS. Система постоянно сканирует
объекты, что позволяет избегать препятствия, облетать их или зависать на месте. Инфракрасная
система состоит [5] из двух датчиков инфракрасного 3D-сканирования, расположенных по бокам
корпуса. Датчики сканируют объекты сбоку от модели и работают в определенных режимах.
[2]
[3]
[4]
[1]
[5]
∑ Важно совершать полет в условиях, подходящих для работы системы оптического
позиционирования. В противном случае режим учета рельефа не будет работать.
обозначен на рисунке ниже. Обратите внимание, что модель не
препятствия, расположенные вне диапазона обнаружения.
Диапазон обнаружения
Диапазон обнаружения систем
может обнаруживать и избегать
В Р-режиме передняя и задняя оптические системы работают, если скорость полета не более
22 км/ч. На большей скорости активна только система, расположенная по направлению полета.
