Руководство пользователя Phantom 4 Pro / Pro+
8
© 2017. http://mediaworx.ru All Rights Reserved

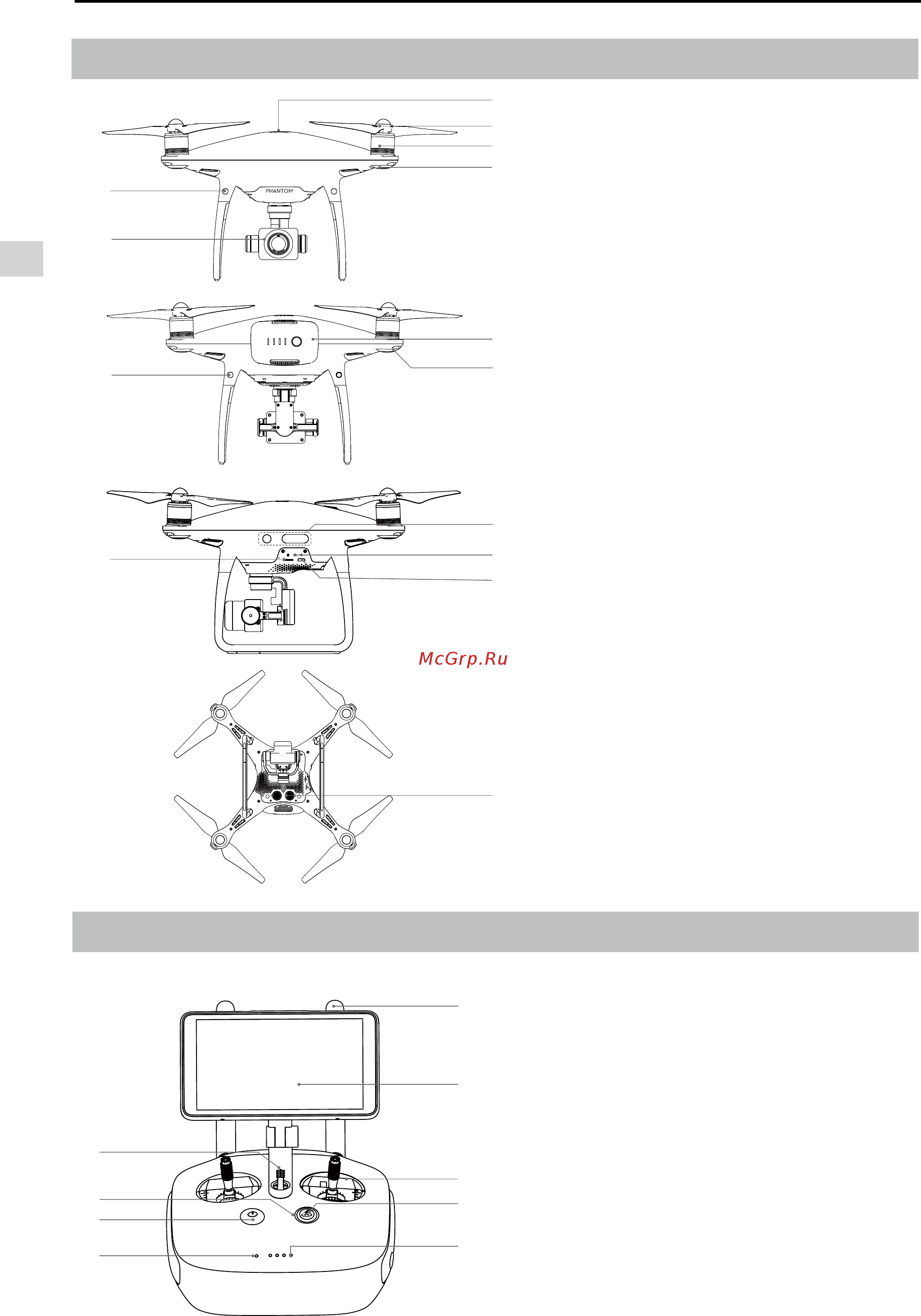

Общий вид коптера
[1] GPS
[2] Пропеллеры
[3] отор
[4] Передние светодиодные
индикаторы
[5] Подвес и камера
[6] Передняя оптическая система
[7] Батарея квадрокоптера
[8] Индикатор состояния коптера
[9] Задняя оптическая система
[10] Инфракрасная система
обнаружения
[11] Индикатор камеры /
статуса привязки и кнопка
привязки
[12] Разъем micro-USB
[13] Слот для карты micro-SD
камеры
[14] Нижняя оптическая
система
[
1
]
[
2
]
[
3
]
[
4
]
[
7
]
[
8
]
[
11
]
[
10
]
[
14
]
[
12
]
[
13
]
[
5
]
[
9
]
[
6
]
[1]
Антенны
Передают видеосигнал и обес-
печивают управление коптером.
[2]
Экран
Экран с системой Android и
приложением DJI GO 4.
[3]
Ручка управления
Регулирует направление полета и
движения модели.
[4]
Кнопка возврата в точку взлета
Нажмите и удерживайте,
чтобы активировать функцию.
[1]
[
2
]
[
4
]
[
5
]
[
7
]
[
6
]
[
8
]
[
9
]
[
3
]
Общий вид пульта
Phantom 4 Pro+ (модель: GL300E)
