3. Присоедините к приемнику разъемы питания
и динамиков, другие провода и кабели, разъем
антенны. Убедитесь, что провода нигде не пере-
жаты.
4. Аккуратно вставьте приемник в монтажную
раму до щелчка, следя при этом за положением
подключенных проводов, чтобы случайно не по-
вредить их.
5. Закрепите тыловую часть приемника при по-
мощи монтажного винта и металлической ско-
бы, как показано на рисунке. При необходимо-
сти изогните скобу.
6. Присоедините провод к «-» клемме автомо-
бильного аккумулятора.
7. Обратите внимание, что короткий конец кре-
пежного болта должен быть направлен к реси-
веру, а длинный – к приборной панели.
Извлечение
1. Убедитесь, что зажигание выключено. Отсое-
дините провод от «-» клеммы аккумулятора ав-
томобиля.
2. Снимите металлическую скобу с задней стен-
ки устройства (если она устанавливалась ранее).
3. Вставьте до упора ключи, входящие в ком-
плект поставки, в пазы на боковых поверхно-
стях передней панели. Извлеките приемник из
рамы, потянув его на себя.
ПРИСОЕДИНЕНИЯ

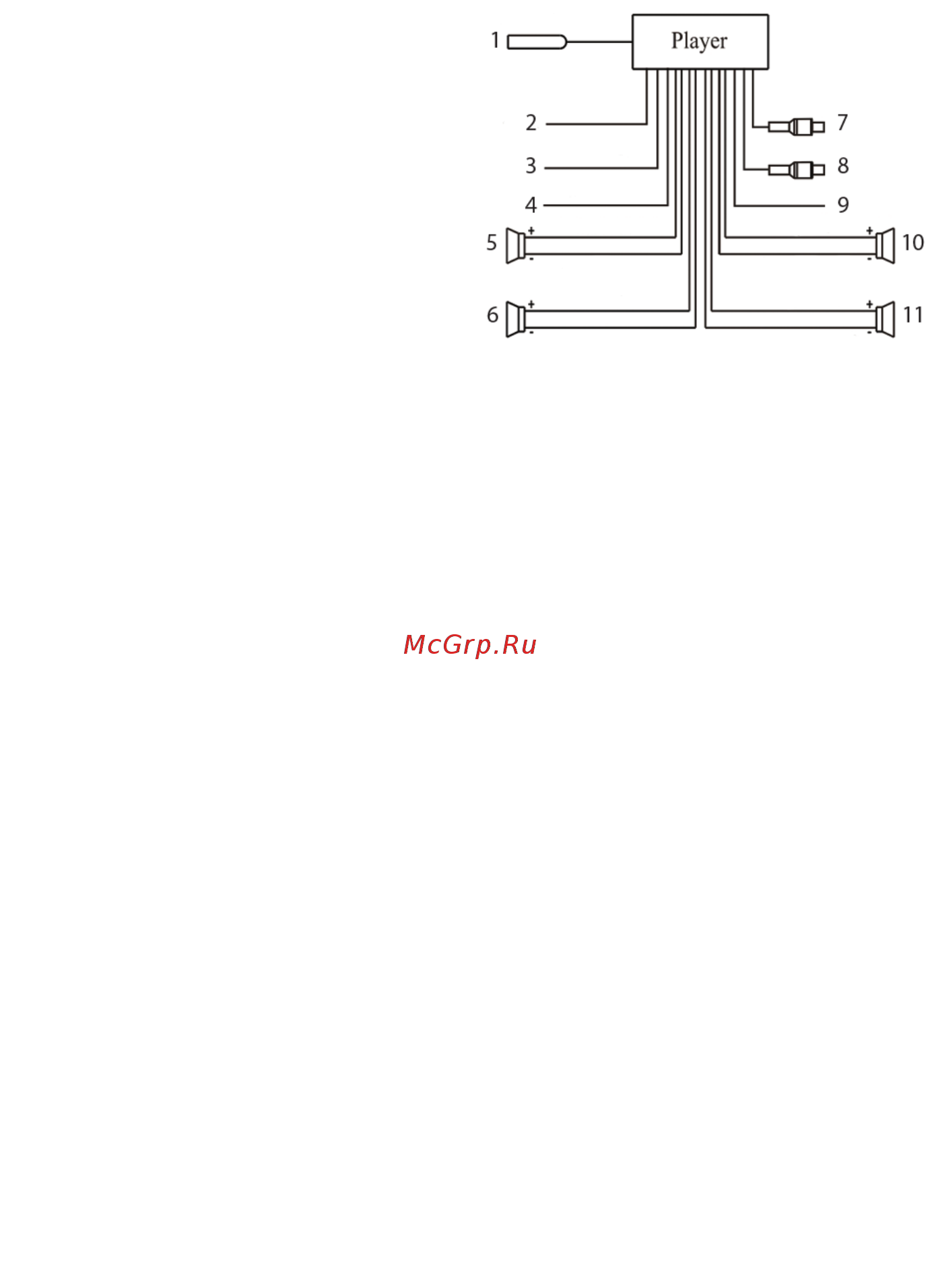

Выполните присоединения в соответствии со
схемой, представленной ниже.
1. Разъем для подключения радиоантенны (си-
ний провод)
2. Автомобильная антенна
3. Зажигание (красный провод)
4. Аккумулятор (желтый провод)
5. Фронтальный левый громкоговоритель (бе-
лый провод (+), белый/черный провод (-))
6. Тыловой левый громкоговоритель (зеленый
провод (+), зеленый/черный провод (-))
7. Аудиовыход RCA, левый канал (белый разъем)
8. Аудиовыход RCA, правый канал (красный
разъем)
9. К «массе» автомобиля (черный провод)
10. Фронтальный правый громкоговоритель (се-
рый провод (+), серый/черный провод (-))
11. Тыловой правый громкоговоритель (пурпур-
ный провод (+), пурпурный/черный провод (-))
