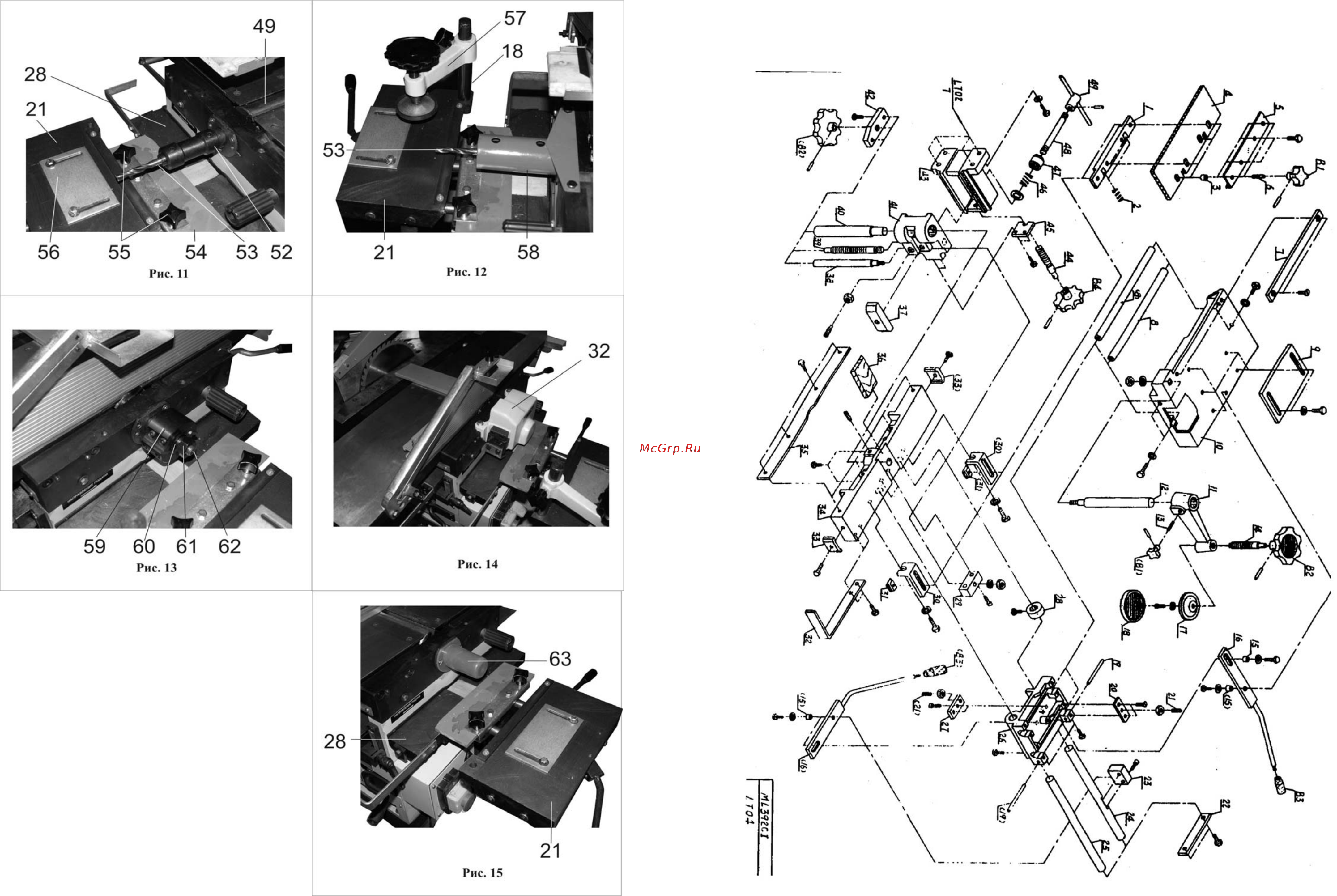

8.3.4. При выполнении фрезерных операций с

применением фрезерной головки (59) или

насадных фрез (не комплектуется) необходимо

установить ее на выступающую часть (шпиндель)

строгального вала (49). Учитывая направление

движения, установите и закрепите выше

перечисленный режущий инструмент ,Рис.11,13.

8.3.5. При установке фрезерной головки (59) (или

насадной фрезы), при необходимости установите

шайбу (60), так чтобы перекрыть 1-2 оборота

резьбы на

шпинделе (62). В противном случае Вам

не удастся гайкой (61) закрепить фрезу или

фрезерную головку , Рис.13.

8.3.6. Как показано на Рис. 14 установить и

закрепить кожух фрезерной головки (32) Рис.13.

ВНИМАНИЕ! Внутренний диаметр отверстия

разрезной втулки должен строго

соответствовать диаметру хвостовика

используемой пальчиковой фрезы (сверла).

8.3.7. При выполнении строгальных или пильных

операций свободная часть шпинделя,

предназначенная для крепления фрезерного

оборудования и режущего инструмента, должна

быть закрыта защитным стаканом (63), Рис 15.

СХЕМА СБОРКИ «КОРВЕТ 322» (Рис. LTO 4)
