18
ДЕТАЛИ СБОРКИ «КОРВЕТ 322» (Рис. LTO 1)
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
1 127578 Ползун передний 43 127619 Плита подвижная
2 127579 Втулка 44 127620 Прижим
3 127580 Планка защитная 45 127621 Штифт
4 127581 Вставка (4) 46 127622 Планка защитная
5 127582 Опора 47 127623 Опора кронштейна
6 127583 Шкала 48 127624 Кронштейн (верх)
7 127584 Держатель 49 127625 Кронштейн (низ)
8 127585 Гайка специальная 50 127626 Опорная плита
9 127586 Плита 51 127627 Лоток
10 127587 Стол подачи 52 127628 Винт
11 127588 Гайка (2) 53 127629 Планка защитная
12 127589 Направляющая 54 127630 Стол приемный
13 127590 Планка 55 127631 Накладка (2)
14 127591 Зажим 56 127632 Пластина
15 127592 Кожух защитный 57 127633 Штифт
16 127593 Скоба 58 127634 Гребень (21)
17 127594 Рычаг 59 127635 Болт (4)
18 127595 Ползун задний 60 127636 Ролик подающий
19 127596 Нож (3) 61 127637 Ось
20 127597 Плита опорная (4) 62 127638 Ролик прижимной
21 127598 Вал 63 127639 Планка прижимная (3)
22 127599 Плита опорная левая 64 127640 Распорка
23 127600 Стакан защитный 65 127641 Плита опорная правая
24 127601 Патрон фрезерный 66 127642 Клин
25 127602 Колпак защитный 67 127643 Втулка распорная
26 127603
Вставка разрезная Ø6, Ø8,
Ø10, Ø12
68 127644 Прижим
27 127604 Планка прижимная (2) 69 127645 Крышка подшипника
28 127605 Нож (2) 70 127646 Шкив
29 127606 Пружина (2) 71 127647 Распорка (2)
30 127607 Опора 72 127648 Шестерня (2)
31 127608 Кожух фрезерной головки 73 127649 Распорка (2)
32 127609 Гайка 74 127650 Фланец
33 127610 Шайба 75 127651 Шайба
34 127611 Прижим 76 127652 Гайка (2)
36 127612 Винт B1 127653 Ручка ВМ8х63
37 127613 Ручка В2 127654 Ручка ВМ10х50
38 127614 Втулка распорная В3 127655 Фреза Ø10х100
39 127615 Корпус подшипника В4 127656 Подшипник 204 (2)
40 127616 Головка фрезерная В5 127657 Ручка 8х40
41 127617 Опора В6 127658 Цепь 12.7х68
42 127618 Пружина (2) В7 127659 Диск пильный 250х3х25.4
15

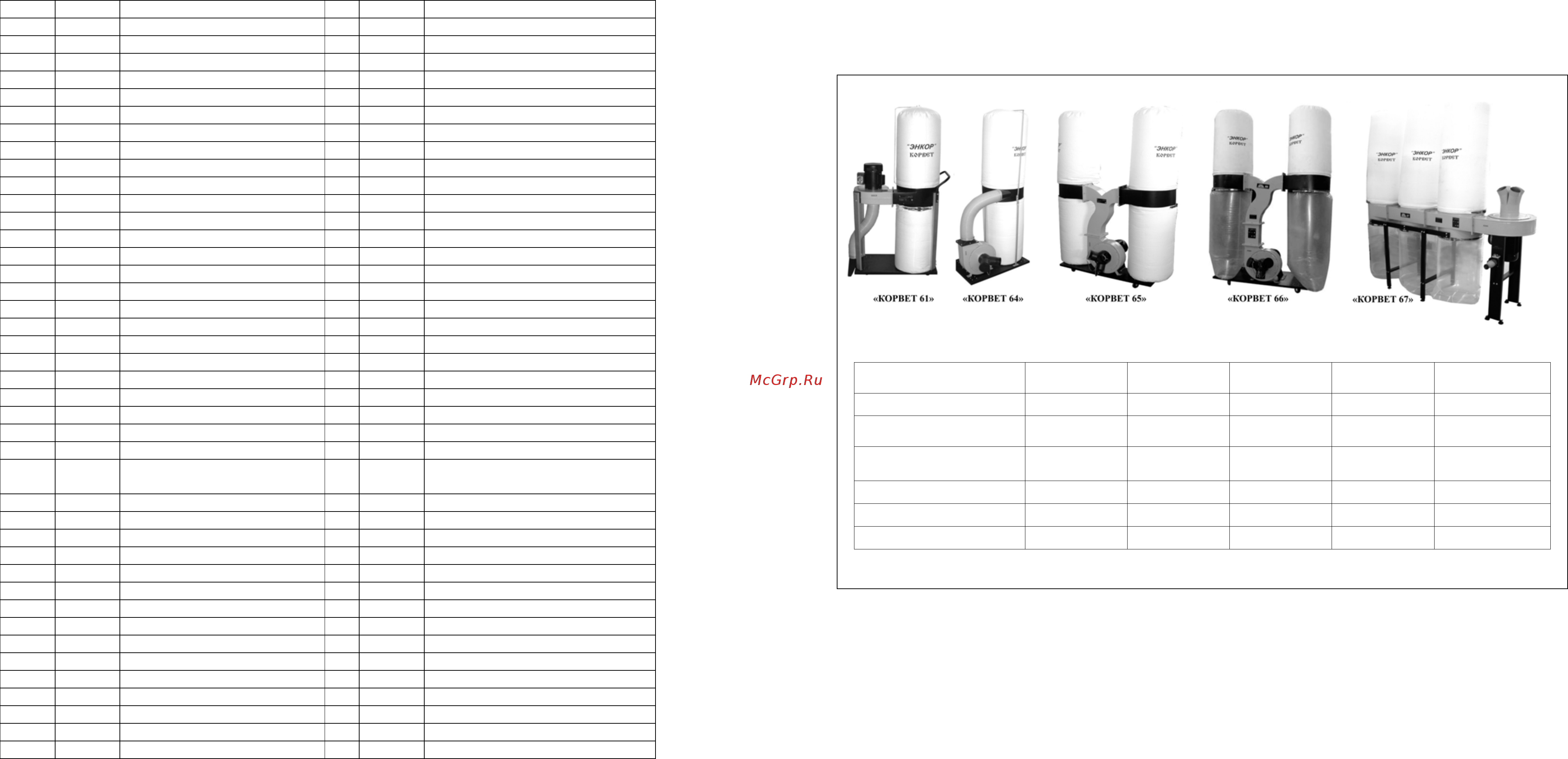

11. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ»
рекомендуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.25), которые
обеспечат надлежащие условия работы и сохранят Ваше здоровье.
Рис. 25
«КОРВЕТ
61»
«КОРВЕТ
64»
«КОРВЕТ
65»
«КОРВЕТ
66»
«КОРВЕТ 67»
Напряжение питания
220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц
Потребляемая
мощность
750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха
14,2 м3/мин 42,6 м3/мин 62.3 м3/мин
70,82
м3/мин
76м3/мин
Объём пылесборника
0,057м3 0,153м3 0,307м3 0,43м3 0,57м3
Объём фильтра
0,057м3 0,153м3 0,307м3 0,43м3 0,57м3
Код для заказа 10261 10264 10265 10266 10267
12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение: для собственной безопасности необходимо выключить станок и отключить
вилку из электрической розетки перед выполнением обслуживания станка.
12.1. Обслуживание
12.1.1. Содержите станок и рабочее место в чистоте. Не допускайте накапливание пыли, стружки и
посторонних предметов на станке и внутри корпуса. Освобождайте все трущиеся узлы и детали от
пыли, стружки и посторонних предметов
. Периодически очищайте станок сжатым воздухом.
12.1.2. Заменяйте изношенные детали по мере необходимости. Электрические шнуры, в случае
износа, повреждения следует заменять немедленно.
12.1.3. Станок всегда необходимо проверять перед работой. Все неисправности должны быть
устранены и регулировки выполнены. Проверьте плавность работы всех деталей.
12.1.4. После окончания работы удалите стружку со станка и тщательно очистите
все поверхности.
Рабочие поверхности должны быть сухими, слегка смазаны маслом.
12.1.5. Останавливайте станок, проверяйте состояние крепления и положения всех сопрягаемых
деталей, узлов и механизмов станка после 50 часов наработки.
12.1.6. Для смазки поверхностей станка применяйте машинное масло. Для смазки ходовых винтов
применяйте густую смазку типа ЛИТОЛ
12.1.7. Приводные ремни следует менять, когда их
натяжение не помогает предотвращать
проскальзывание шпинделя.
