22
ДЕТАЛИ СБОРКИ «КОРВЕТ 322» (Рис. LTO 4)
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
1 127722 Пластина 28 127749 Кольцо
2 127723 Пружина (2) 29 127750 Накладка
3 127724 Втулка (4) 30 127751 Уголок опорный (2)
4 127725 Упор 31 127752 Гайка Т-образная
5 127726 Планка 32 127753 Устройство опорное
6 127727 Винт (2) 33 127754 Прижим (2)
7 127728 Плита 34 127755 Стол фрезерный
8 127729 Ось (2) 35 127756 Ограждение
9 127730 Упор подвижный 36 127757 Вставка
10 127731 Стол фрезерный 37 127758 Прижим
11 127732 Рычаг 38 127759 Штифт направляющий
12 127733 Ручка 39 127760 Винт
13 127734 Винт 40 127761 Стойка направляющая
14 127735 Винт 41 127762 Ползун
15 127736 Втулка (4) 42 127763 Пластина
16 127737 Ручка 43 127764 Опора
17 127738 Прижим 44 127765 Винт
18 127739 Кожух 45 127766 Пластина
19 127740 Штифт (2) 46 127767 Пружина
20 127741 Прижим (4) 47 127768 Втулка
21 127742 Винт (5) 48 127769 Винт
22 127743 Пластина 49 127770 Головка
23 127744 Накладка В1 127771 Ручка 8х40 (3)
24 127745 Направляющая В2 127772 Маховик В10х80 (2)
25 127746 Направляющая В3 127773 Ручка ВМ10х50 (2)
26 127747 Ползун В4 127774 Маховик В8х63
27 127748 Прижим
11
9. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-либо установки и регулировки при
включенном станке. Это может привести к травме.

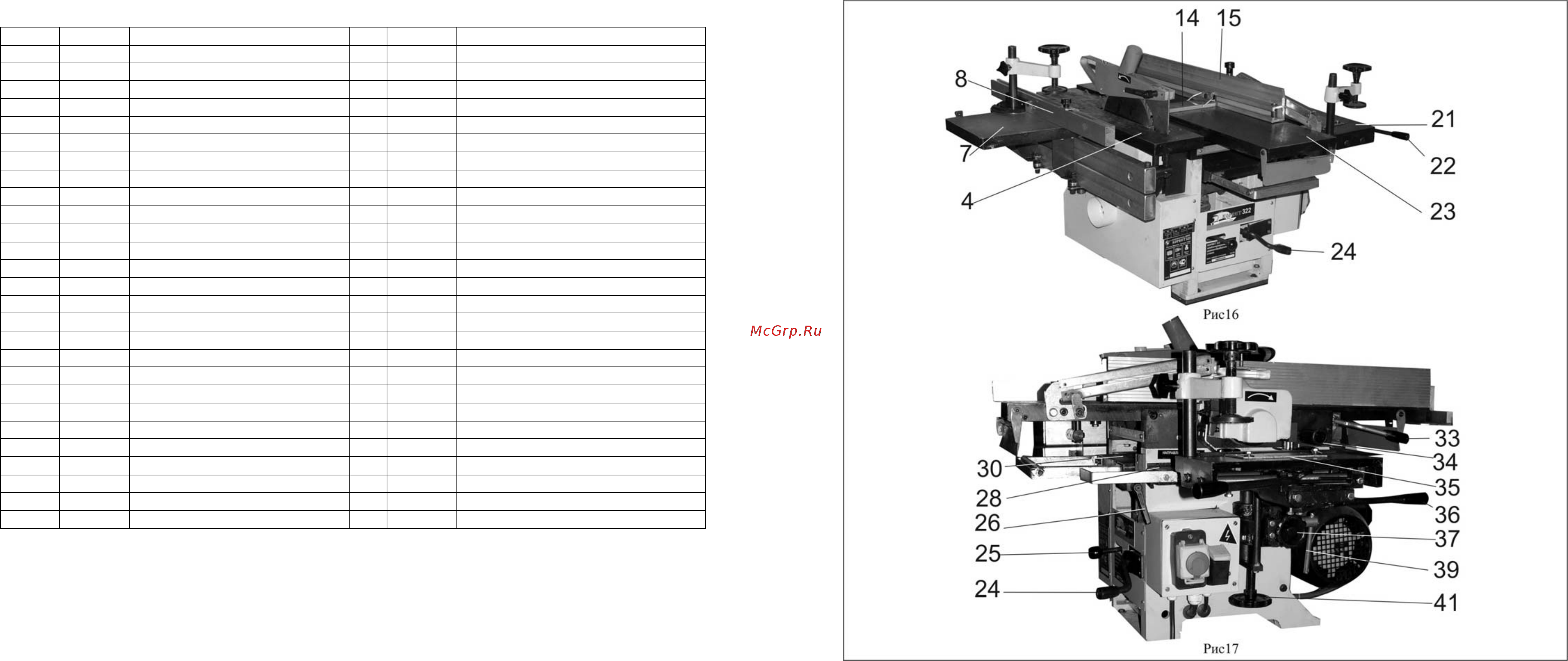

9.1. Установки и настройки перед началом фрезерных работ (Рис. 16, 17)
9.1.1. При выполнении фрезерных работ с использованием фрезерной головки (59), Рис.13,
необходимо:
- выполнить установки согласно предполагаемой операции (см. раздел 8);
- поворотом ручки фиксации (39) ослабить фиксацию положения
фрезерного рабочего стола (28);
- маховиком (41) установить необходимую высоту фрезерного рабочего стола (28);
- маховиком поперечной подачи (37) установить необходимое положение фрезерного рабочего стола
(28) относительно фрезерного режущего инструмента;
- установленное положение фрезерного рабочего стола (28) зафиксировать ручкой фиксации (39);
- установить и закрепить подвижный упор (35) так, чтобы заготовка имела свободное продольное
перемещение по рабочему столу (28) и не
имела поперечного перемещения;
9.1.2. При выполнении фрезерных работ с использованием пальчиковой фрезы (52) Рис.12
необходимо:
- выполнить установки согласно предполагаемой операции (см. раздел 8);
- поворотом ручки фиксации (39) ослабить фиксацию положения фрезерного рабочего стола (28);
- маховиком (41) установить необходимую высоту фрезерного рабочего стола (28);
- маховиком поперечной подачи (37) установить необходимое положение фрезерного рабочего стола
(28) относительно фрезерного режущего
инструмента;
- установленное положение фрезерного рабочего стола (28) зафиксировать ручкой фиксации (39);
- направляющий упор (56) установить в зависимости от глубины фрезерования / сверления ,Рис. 11.
