ДЕТАЛИ СБОРКИ «КОРВЕТ 322» (Рис. LTO 2)

*- позиция по схеме сборки

№* Код Наименование №* Код Наименование

1 127660 Шкив эл. двигателя 24 127682 Планка

3 127661 Плита эл. двигателя 25 127683 Кольцо

4 127662 Плита эл. двигателя 26 127684 Шестерня малая

5 127663 Гайка специальная 27 127685 Кольцо опорное

7 127664 Панель левая 28 127686 Накладка (2)

7А 127665 Пружина (4) 29 127687 Шестерня большая

8 127666 Планка 30 127688 Кожух

9 127667 Шкала 31 127689 Панель правая

10 127668 Втулка (2) 32 127690 Втулка

11 127669 Плита 33 127691 Рычаг

12 127670 Плита 34 127692 Кольцо

13 127671 Опора 35 127693 Втулка

14 127672 Кожух 36 127694 Кольцо

15 127673 Стол рейсмуса 37 127695 Шайба

16 127674 Планка 38 127696 Колесо зубчатое малое

17 127675 Винт ходовой 39 127697 Пружина

18 127676 Зажим 40 127698 Кронштейн

19 127677 Ролик В1 127699 Ремень клиновой А900

20 127678 Стойка ролика В2 127700 Ремень клиновой А800 (2)

21 127679 Крышка В3 127701 Электродвигатель МС90L2/B2

22 127680 Ручка В4 127702 Ручка ВМ8х63

23 127681 Рукоятка

ДЕТАЛИ СБОРКИ «КОРВЕТ 322» (Рис. LTO 3)

*- позиция по схеме сборки

№* Код Наименование №* Код Наименование

1 127703 Шайба 11 127713 Шестерня

2 127704 Шкив 12 127714 Вал-шестерня

3 127705 Втулка распорная 13 127715 Пружина

4 127706 Распорка 14 127716 Рычаг

5 127707 Колесо зубчатое малое 15 127717 Винт специальный

6 127708 Втулка распорная В1 127718 Кольцо стопорное Ф40 (4)

7 127709 Корпус опоры В2 127719 Подшипник 60203 (4)

8 127710 Втулка распорная В3 127720 Кольцо стопорное Ф18

9 127711 Втулка распорная В4 127721 Ручка М8х25

10 127712 Вал малый

9.4. Регулировка высоты строгальных ножей (замена, установка) Рис. 20, 21

9.4.1. Для получения ровной поверхности на заготовке режущая кромка ножа должна находиться на одинаковом

расстоянии от поверхности строгального вала (приёмного стола).

9.4.2. Отключите электрическую вилку станка из питающей розетки электросети. Вращайте строгальный вал до

положения проверяемого ножа как, показано на Рис.20 (верхнее положение ножа).

9.4.3. Ослабьте винты крепления прижимной планки вращением их ключом по часовой стрелке. Снимите

прижимную планку вместе с ножами со строгального вала, очистите прижимную планку, гнездо прижимной

пластины и ножи от опилок и пыли. Осмотрите ножи, прижимную планку и винты. Если есть повреждения, детали

следует заменить. Затем полностью соберите ножи и прижимную

планку и надежно установите в пазы

строгального вала, вращая винты крепления прижимной планки против часовой стрелки. На этом этапе винты

следует только слегка закрепить

9.4.4. Проверить выступ ножей над поверхностью приемного стола. Выступ ножей должен быть не более 0.1 мм,

но не ниже поверхности приемного стола. После установки ножей строгального вала в

правильное положение

надежно закрепите винты, начиная с центральных винтов крепления и заканчивая внешними винтами крепления.

Внимание: Не рекомендуется использовать различные удлинители ключей или другие приспособления,

чтобы предотвратить чрезмерный крутящий момент и возможное повреждение резьбы прижимной планки

или винтов крепления. Для собственной безопасности следует немедленно заменить поврежденную

прижимную планку или винты крепления

с поврежденной резьбой.

ПРЕДУПРЕЖДЕНИЕ: Ножи строгального вала очень острые. Обращайтесь с ними осторожно.

ПРИМЕЧАНИЕ: При обрабатывании высокосмолистых заготовок возможно налипание древесной смолы и

опилок на ножи и рабочий вал, что ухудшает качество обработанной поверхности. Периодически

проверяйте состояние строгального вала и ножей и, при необходимости, производите очистку

поверхностей рабочего вала и

ножей.

9. 5. Регулировка стола подачи (Рис. 17)

9.5.1. Превышение приёмного стола и ножей рабочего вала над столом подачи является глубиной строгания.

9.5.2. Поворотом ручки фиксации (34) ослабьте фиксацию положения строгального стола подачи (23). Ручкой

регулировки высоты строгания (33) установите глубину строгания.

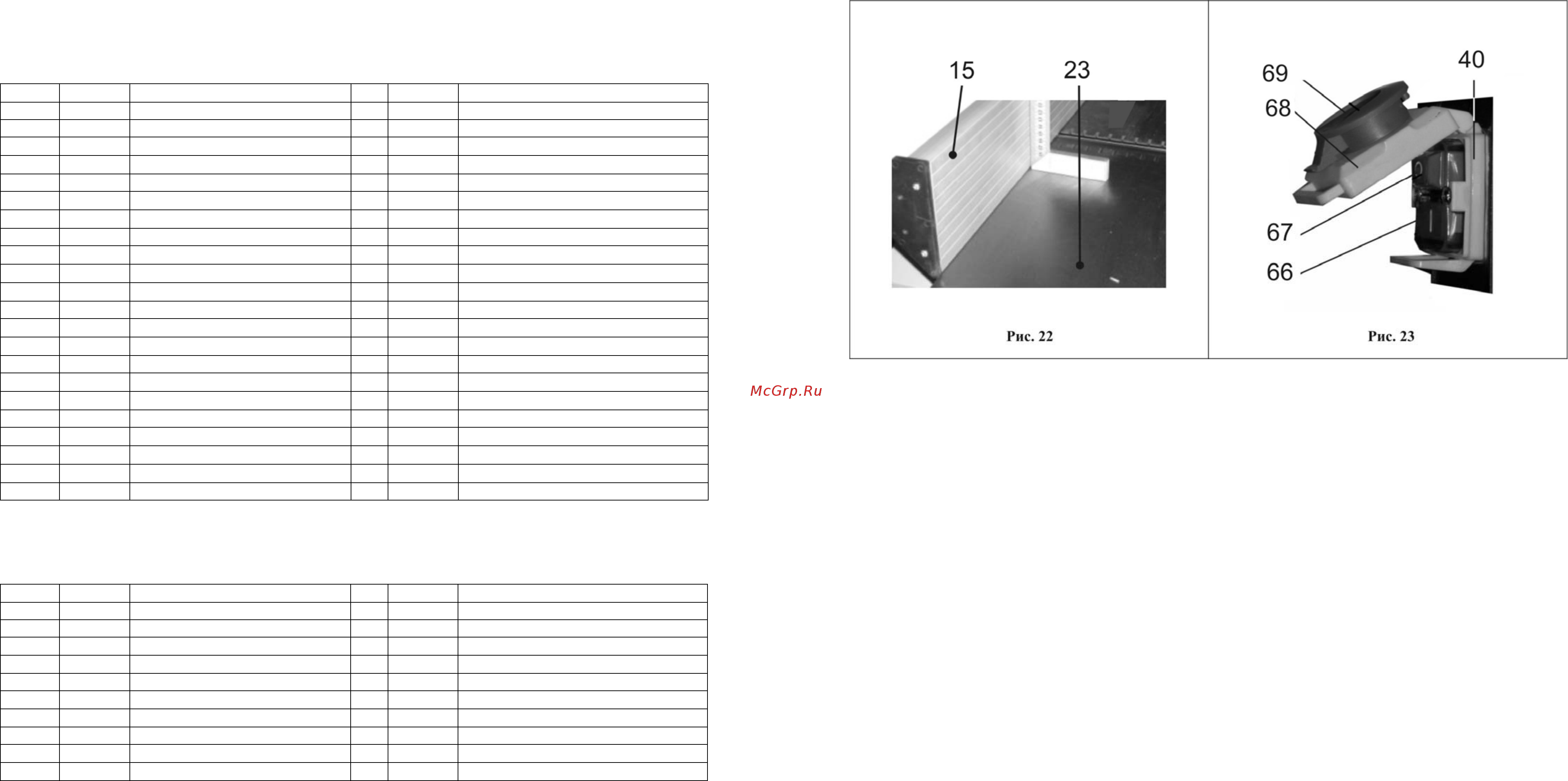

9. 6. Регулировка направляющей планки (Рис.16, 22)

9.6.1. Для регулировки направляющей планки выполните следующее:

- используя угольник, универсальный угломер

или шаблон, установите предполагаемый угол направляющей

планки (15) к столу подачи (23), положение зафиксируйте болтом (64), Рис. 8.

9. 7. Подготовка к работе

9.7.1. Перед началом выполнения работ на станке убедитесь:

- в плавности движения и равномерности прилегания заготовки к направляющим поверхностям (строгание и

продольное пиление по направляющей планке, фрезерование фрезерной головкой);

- в надёжном креплении заготовки

в прижимных устройствах (поперечное пиление, фрезерование пальчиковой

фрезой, сверление);

- при обрабатывании заготовок длинной более 1000 мм используйте роликовые опоры (см.раздел 10);

- убедитесь в правильности настроек и установок предполагаемой обработки заготовки.

9. 8. Включение/выключение (Рис. 3, 23)

ВНИМАНИЕ!

Перед пробным включением станка убедитесь, что на станке все узлы и механизмы надёжно закреплены,

нет посторонних предметов, и ничто не мешает вращению шпинделя, фрезы, строгального вала, пильного

диска.
