10
Ru
3 Подключите композитный
видеовыход и стереофонические
аналоговые аудиовыходы
1
проигрывателя BD/DVD ко входам
BD/DVD этого ресивера.
Для соединения используйте стандартный
видеокабель RCA
2
и стереофонический
акустический кабель RCA.
• Если проигрыватель BD/DVD имеет
многоканальные аналоговые выходы,
подключите их, как описано в разделе
Подключение многоканальных аналоговых
выходов
ниже.
4 Соедините аналоговые аудиовыходы
телевизора со входами TV/SAT ресивера.
Это позволит осуществлять воспроизведение
звука со встроенного тюнера телевизора.
Используйте для этого стереофонический
аудиокабель RCA.
• Если используемый телевизор имеет
встроенный цифровой декодер, можно также
соединить оптический цифровой аудиовыход
телевизора со входом
DIGITAL OPTICAL IN 1
(CD-R/TAPE)
ресивера. Для соединения
используйте оптический кабель.
3

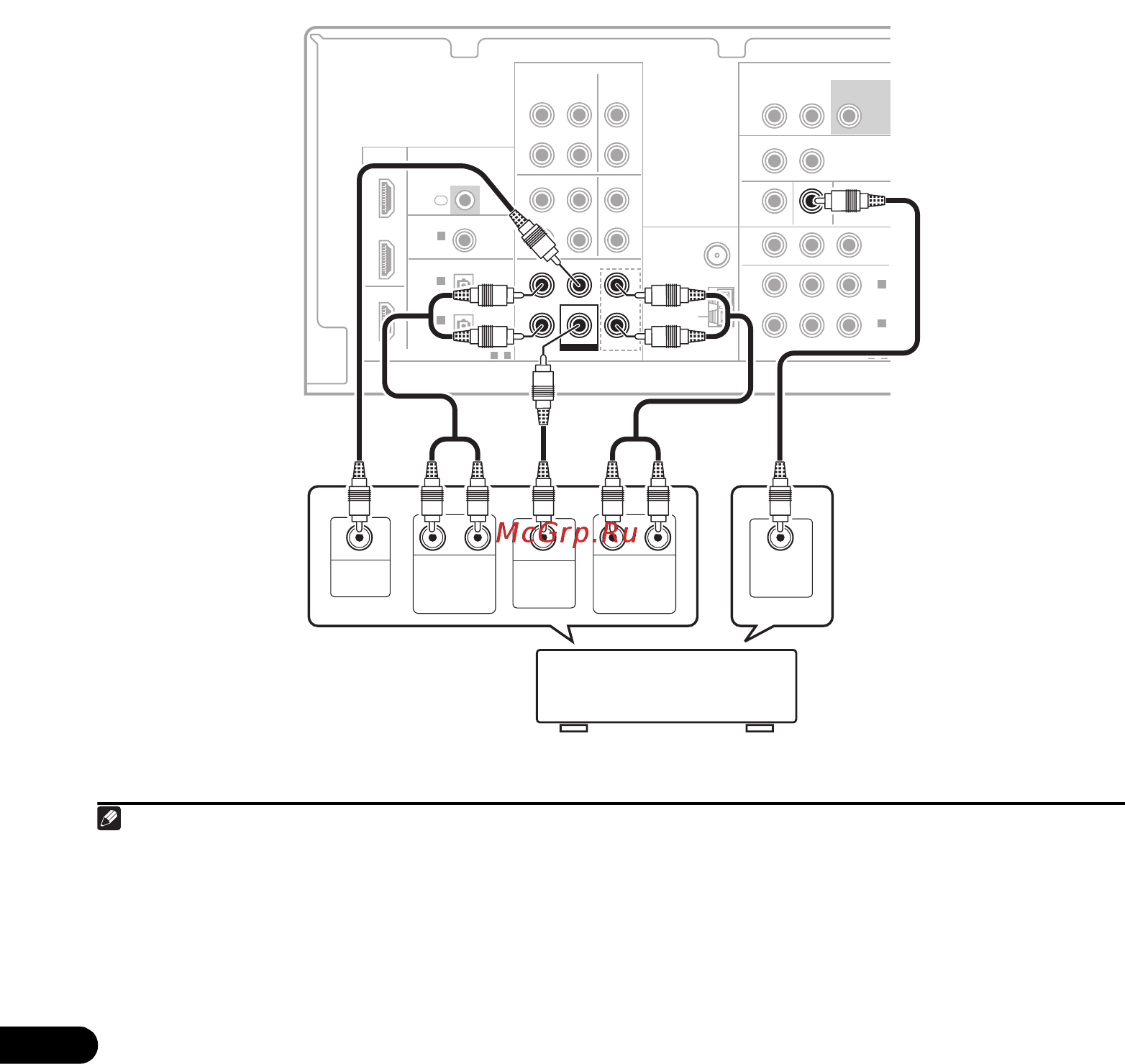

Подключение многоканальных аналоговых выходов
Для воспроизведения стандартов BD/DVD Audio и SACD используемый проигрыватель DVD может
иметь 5.1-канальные аналоговые выходы. В этом случае многоканальные
аналоговые выходы можно
подключить к многоканальным аналоговым входам ресивера, как показано ниже.
4
Примечание
1 Это соединение позволит осуществлять аналоговые записи с используемого проигрывателя BD/DVD.
2
Если на проигрывателе имеется выход компонентного видео, его тоже можно подключить. См. раздел Использование
разъемов компонентного видео
на стр.14
.
3 В этом случае следует назначить для ресивера цифровой вход, к которому подключен телевизор (см. раздел
Выбор
входного сигнала
на стр.32).
4• Многоканальный вход можно использовать, только если выбран режим MULTI IN (см. стр. 32).
• Можно назначить вход COMPONENT VIDEO IN 1 или IN 2 устройства многоканальному входу. (Подробнее см.
раздел Меню назначения входов на стр. 35)
AUDIO
AUDIO
DIGITAL
COMPONENT VIDEO
BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
FM
UNBAL
75
Ω
AM
LOOP
FRONT
L
R
L
R
CENTERSURROUND
COAXIAL
(CD)
IN 1
(CD-R/TAPE)
IN 1
1
-
2
(DVR/VCR)
IN 2
(BD/DVD
)
IN 1
(TV/SAT
)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1
-
2
ASSIGNABLE
OUT
OUT
YP
B
P
R
IN
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
SUBWOOFER
PRE OUT
L R
DVR/VCR TV/SAT
OUT
IN
DVR/VCR VIDE
O
L
R
OUT
BD/DVD
IN
TV/SAT
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN
BD/DVD MULTI CH IN
L
R
CENTERSURROUND
BD/DVD IN
SUBWOOFER
FRONT
CENTER
OUTPUT
SUB-
WOOFER
OUTPUT
VIDEO
OUTPUT
SURROUND
OUTPUT
RL
FRONT
OUTPUT
RL
Этот ресивер
DVD/многоканальный
декодер с многоканальными
аналоговыми выходами.
VSX_519V_MY_RU.book Page 10 Thursday, January 29, 2009 10:19 AM
