21
Ru
English
Français
Deutsch
Nederlands
Italiano
Español

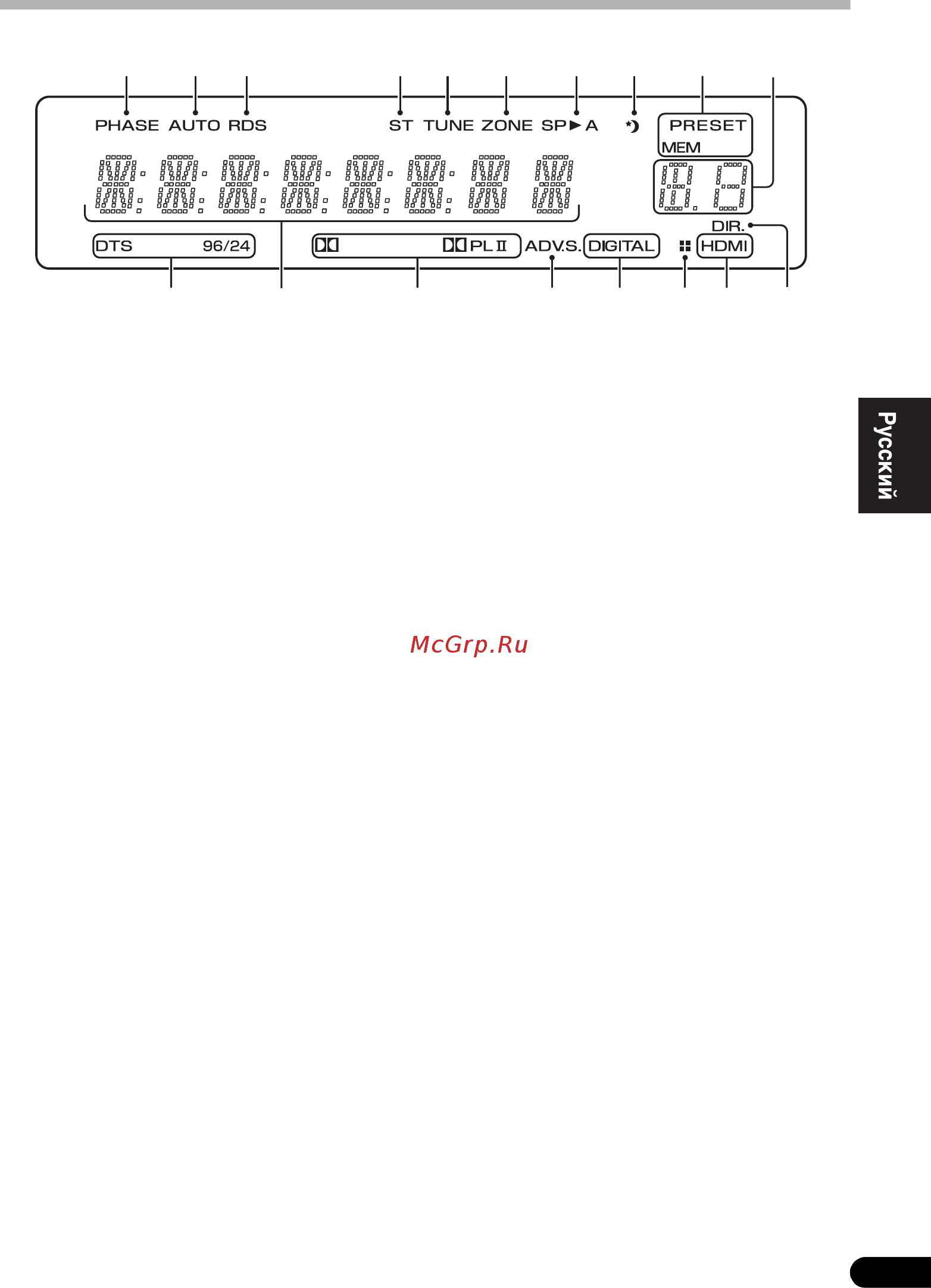

Дисплей
1PHASE
Загорается, когда включен фазовый
переключатель (стр. 29).
2AUTO
Загорается при включенной функции
автоматического объемного звучания
(см. Автоматическое воспроизведение на
стр. 26).
3RDS
загорается при приеме радиосигнала RDS
(стр.40).
4ST
Загорается при приеме стереосигнала в
диапазоне FM в автоматическом
стереофоническом режиме.
5TUNE
Загорается при приеме радиосигнала.
6ZONE
Загорается, когда включена функция
MULTI-ZONE (стр. 36).
7 Индикатор громкоговорителя
Показывает, включена акустическая система
или нет (стр. 32).
SP
A означает, что громкоговорители
включены.
SP
означает, что громкоговорители выключены
и звук идет через гнездо для наушников.
8 Индикатор таймера перехода в спящий
режим
Загорается, когда ресивер находится в режиме
ожидания (стр. 25).
9 Индикаторы предварительных
настроек тюнера
PRESET
Отображается при регистрации или
вызове предварительно заданной
радиостанции.
MEM
Мигает, когда радиостанция
зарегистрирована.
10 Индикатор информации PRESET или
входного сигнала
Отображает предварительно заданный номер
тюнера или тип входного сигнала и т. п.
11 Индикаторы DTS
DTS
Загорается при обнаружении источника
аудиосигнала в формате DTS.
96/24
Загорается при обнаружении источника
аудиосигнала в формате DTS 96/24.
12 Символьный дисплей
Отображает различную информацию о
системе.
13 Индикаторы Dolby Digital
2
Загорается при обнаружении сигнала в
формате Dolby Digital.
2PLll
Загорается при включенном
декодировании Pro Logic II
(см. Прослушивание материала с
использованием объемного звучания на
стр. 26 для получения подробной
информации).
1 2 3 4 5 6 7 8 910
11 1312 14 15 15 1716
