Epson EH-TW700 [10/60] Названия элементов и их назначение
![Epson EH-TW700 [10/60] Названия элементов и их назначение](/views2/1274946/page10/bga.png)
8

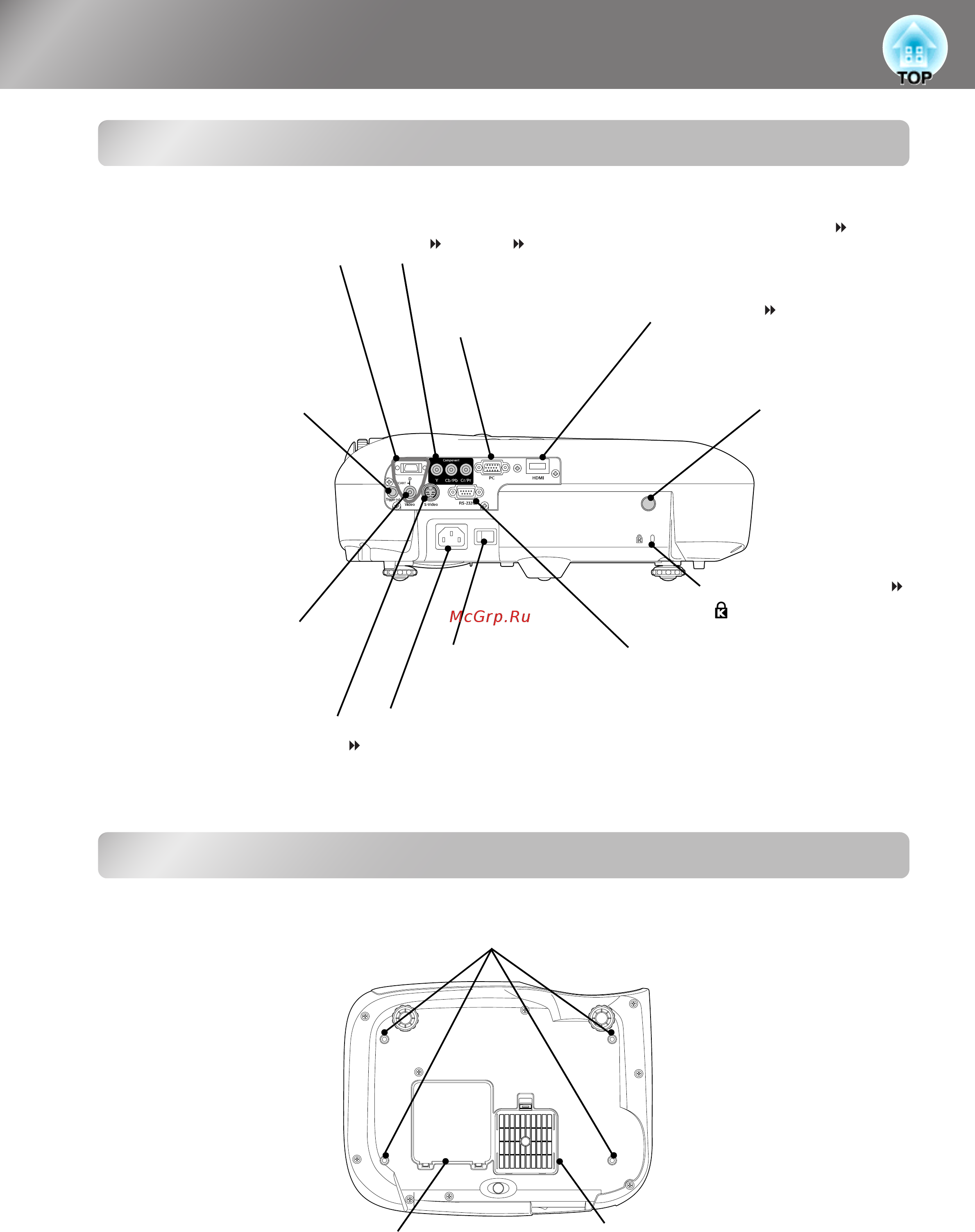

Названия элементов и их назначение
Вид сзади
Вид снизу
• Вход [SCART] s стр. 12
Служит для подключеия к портам
SCART другого видеооборудования
при помощи адаптера D SCART,
входящего в комплект поставки.
• Порт [Trigger out]
(Триггерный выход)
Если электропитание включено,
на данный выход подаётся
сигнал 12 В постоянного тока.
Если питание проектора
выключено или произошла
ошибка, выходной сигнал
составляет 0 В, сообщая
внешнему устройству
о выключении питания
проектора.
• Вход Video (Видео)
s стр. 12
Предназначен для подключения
к обычным портам видеосигнала
другого видеооборудования.
• [Вход HDMI ] s стр. 12
Предназначен для подключения
к HDMI/совместимому
видеооборудованию и компьютерам.
• Вход SVideo s стр. 12
Подает на проектор сигнал S/Video
с другого видеооборудования.
• Разъём RS232C
Предназначен для подключения
проектора к компьютеру кабелем RS/
232C. Этот разъем необходим только для
технической проверки и не должен
использоваться покупателем.
• Разъем электропитания
s стр. 14
Подключите кабель
электропитания.
• Выключатель
электропитания
s стр. 14
• Замок безопасности
s стр. 54
•
Область приёма
инфракрасных
сигналов от
пульта
дистанцион
ного управления
s
стр. 13
Принимает сигналы
с пульта ДУ.
• Вход [PC] s стр. 12
Служит для подключения к порту
RGB компьютера.
• Вход [Component] s стр. 12
Предназначен для подключения к портам компонентного видеосигнала
(YCbCr или YPbPr ) или портам другого видеооборудования.
• Точки крепления кронштейна подвески (4 точки) s стр. 47
Присоедините сюда приобретаемое отдельно потолочное крепление, если хотите подвесить
проектор к потолку.
• Воздушный фильтр
(воздухозаборное отверстие)
s стр. 42, 44
Предотвращает попадание пыли и других
инородных частиц в проектор.
Фильтр необходимо периодически чистить.
• Крышка лампы s стр. 45
Откройте эту крышку для замены лампы
в проекторе.
