10
Настройка

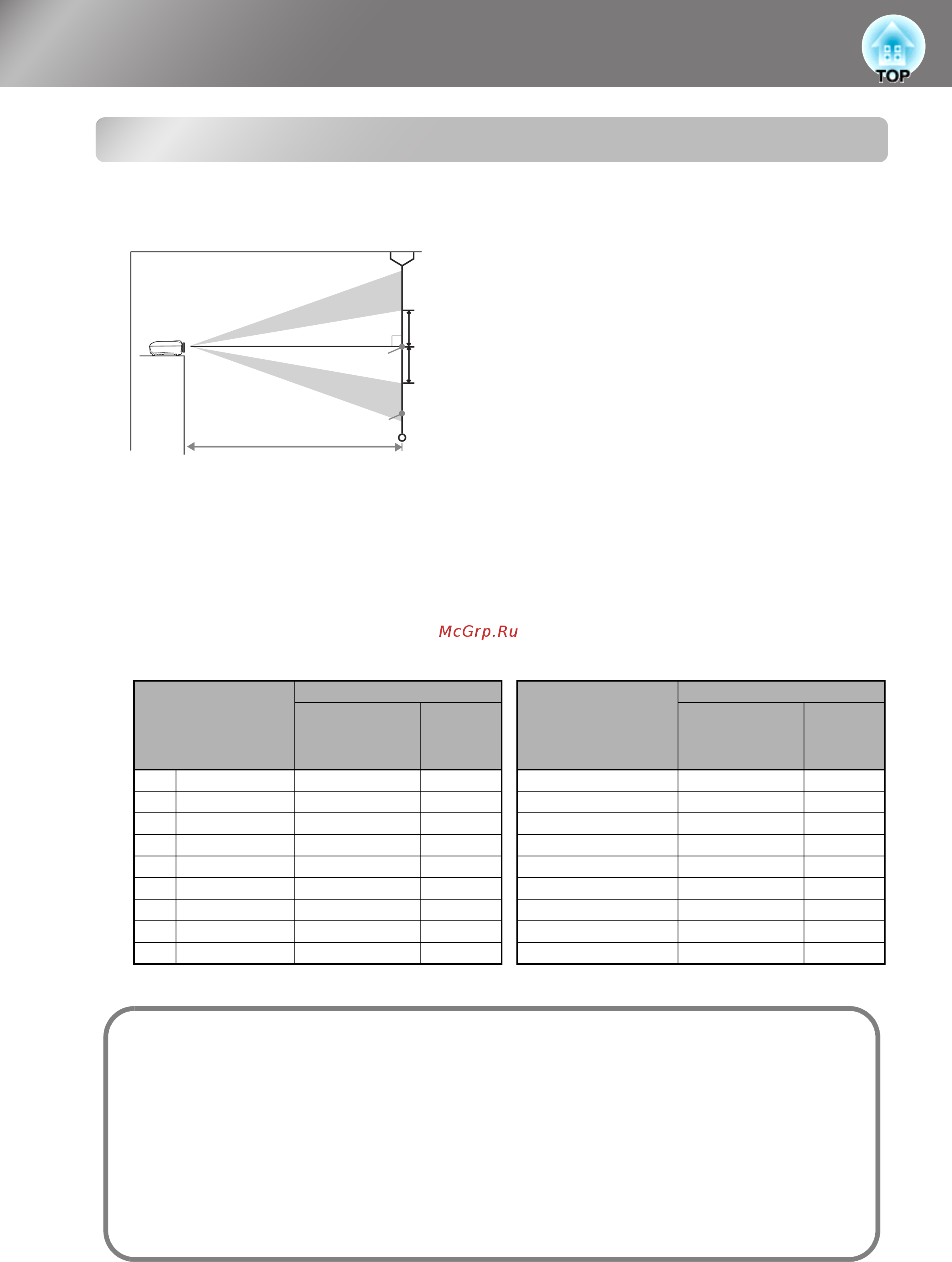

Настройка размера изображения
В основном размер проецируемого изображения определяется расстоянием от проектора
до экрана.
Сверяясь со следующей таблицей, установите проектор так, чтобы проецированные
на экран изображения были оптимального размера.
Используйте эти значения как ориентир при установке проектора.
Смещение объектива вверх
Смещение объектива вниз
Смещение
Смещение
Центр объектива
Экран
90°
Проекционное расстояние
Расстояние от центра объектива до низа экрана варьируется в зависимости от смещения объектива.
Размер экрана с
соотношением сторон 16:9
Проекционное расстояние
Минимальное +
Максимальное
(Широкоугольное)
(Теле)
Смещение
30" 66 x 37 (26 x 15) 93+200 (3,0+6,6) 20 (7,7)
40" 89 x 50 (35 x 20) 125+268 (4,1+8,8) 26 (10,3)
60" 130 x 75 (51 x 28) 189+404 (6,2+13,3) 39 (15,4)
80" 180 x 100 (71 x 39) 253+540 (8,3+17,7) 52 (20,5)
100" 220 x 120 (87 x 47) 318+676 (10,4+22,2) 65 (25,6)
120" 270 x 150 (106 x 59) 382+812 (12,5+26,6) 78 (30,8)
150" 330 x 190 (130 x 75) 478+1016 (15,7+33,3) 98 (38,5)
200" 440 x 250 (173 x 98) 639+1355 (21,0+44,5) 130 (51,3)
300" 660 х 370 (260 х 146) 961+2035 (31,5+66,8) 195 (76,9)
Размер экрана с
соотношением сторон 4:3
Проекционное расстояние
Минимальное +
Максимальное
(Широкоугольное)
(Теле)
Смещение
30" 61 x 46 (24 x 18) 113+245 (3,7+8,0) 24 (9,4)
40" 81 x 61 (32 x 24) 153+328 (5,0+10,8) 32 (12,6)
60" 120 x 90 (47 x 35) 231+494 (7,6+16,2) 48 (18,8)
80" 160 x 120 (63 x 47) 310+661 (10,2+21,7) 64 (25,1)
100" 200 x 150 (79 x 59) 389+827 (12,8+27,1) 80 (31,4)
120" 240 x 180 (94 x 71) 468+993 (15,3+32,6) 96 (37,7)
150" 300 x 230 (118 x 91) 586+1243 (19,2+40,8) 120 (47,1)
200" 410 x 300 (161 x 118) 782+1659 (25,7+54,4) 159 (62,8)
300" 610 x 460 (240 x 181) 1176+2490 (38,6+81,7) 239 (94,1)
Единицы Единицы Единицы
измерения: измерения: измерения:
см (дюймы) см (дюймы) см (дюймы)
Единицы Единицы Единицы
измерения: измерения: измерения:
см (дюймы) см (дюймы) см (дюймы)
Регулировка положения объектива
Кольца регулировки используются для регулировки положения объектива и особенно полезны
в следующих случаях.
s стр. 16
• Проектор закреплён на потолке.
• Экран установлен на большой высоте.
• Проектор установлен сбоку экрана, так что зрители могут сидеть непосредственно перед ним.
• Проектор установлен на полке и т.п.
При регулировке положения изображения с помощью колец смещения объектива искажения
изображения не происходит, так как регулировка выполняется оптической системой. Тем не менее,
для достижения оптимального качества изображения данную функцию использовать не следует.
