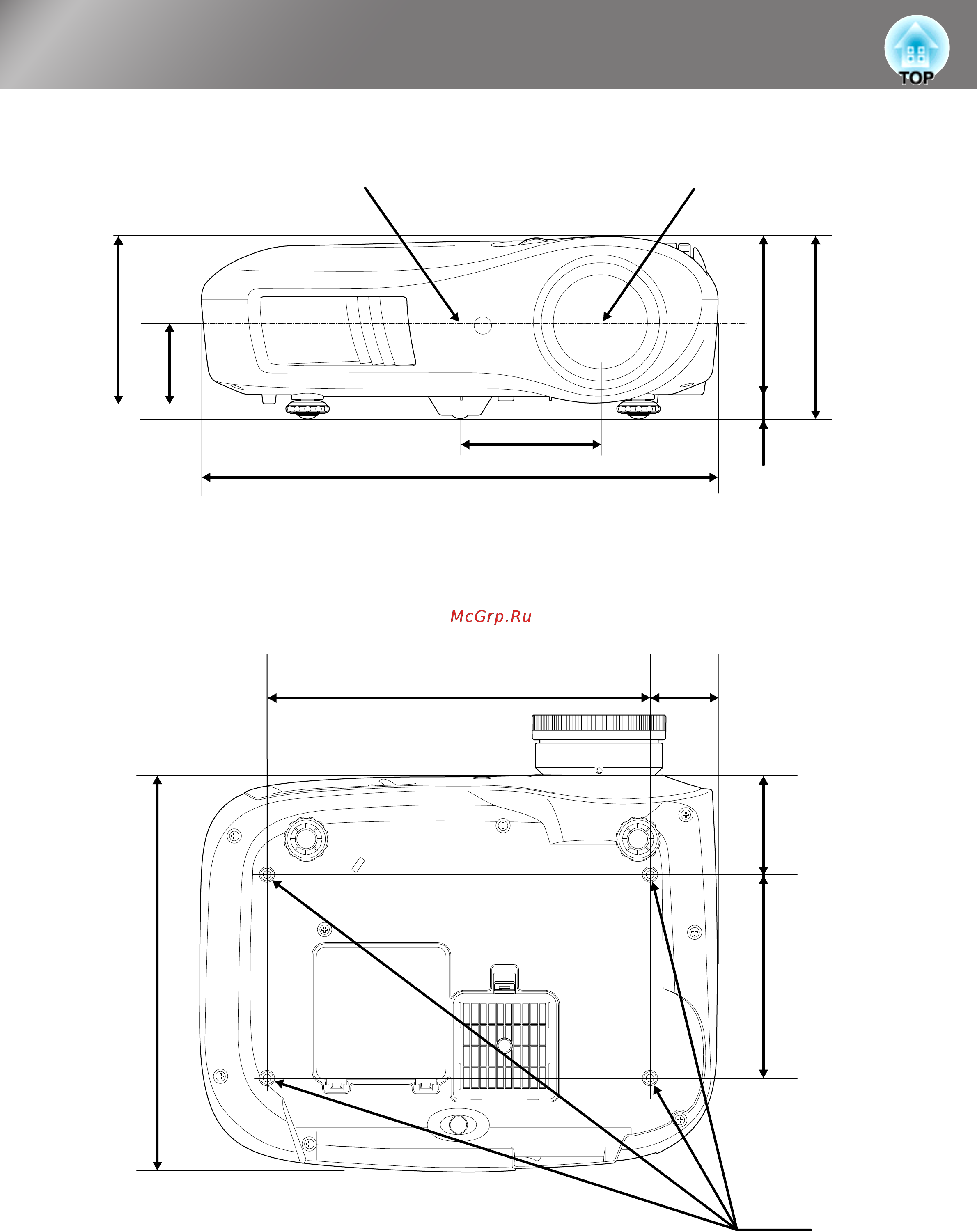

Габаритные размеры
406
Центр проектора
Центр объектива
*1 Расстояние от центра объектива до точки крепления кронштейна
(Смещение объектива: не более 8,8 мм по вертикали)
*2 Расстояние от центра объектива до центра проектора
(Смещение объектива: не более 7,7 мм по горизонтали)
110
*2
131,5
66
*1
19
124
310
77,3
4+M4×8
Единицы измерения: мм
52,8
Центр объектива
160
300
143
