Подключение приемника спутникового/
кабельного телевидения и т.п.

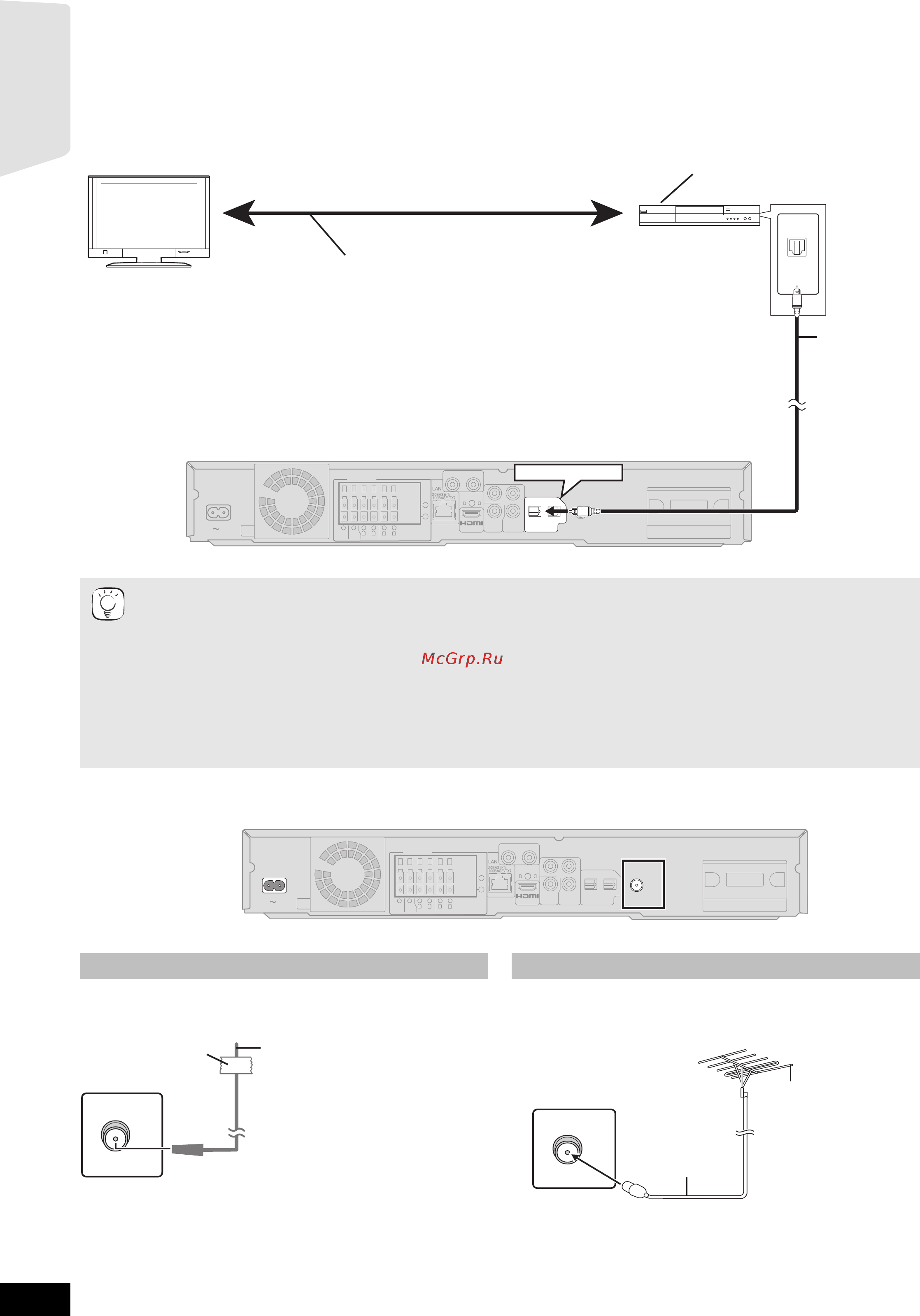

Используйте показанное ниже подключение для вывода оригинального объемного звука со спутникового или кабельного приемников,
телевизора, видеомагнитофона, DVD-рекордера и т.п. на колонки домашнего кинотеатра.
≥Не выполняйте подключение через кассетный видеомагнитофон.
Из-за наличия защиты от копирования картинка может отображаться неправильно.
≥Перед выполнением любых подключений выключите все оборудование.
Подключение (радио) антенны
≥Аппарат может декодировать сигнал объемного звука с телевизора, кабельного или спутникового приемника.
Нажмите несколько раз [EXT-IN] для выбора
“
D-IN 2” (DIGITAL IN 2*).
*“(Кабельн./Спутн.)” появится после DIGITAL IN 2 при установке входа CABLE/SAT AUDIO. (> 28, Настройка телевизионного
звука для VIERA Link “HDAVI Control”)
≥Подключение аппарата к телевизору показано в “Подключение телевизора” (> 10, 11).
≥Если источников звука больше чем входных разъемов на аппарате, подсоедините их к имеющимся свободным входам на
телевизоре, а затем выход телевизора подсоедините к разъему “AUX(TV)” или “OPTICAL 1(TV)” аппарата
.
Настройки для вывода аудио через выход AUDIO OUT или OPTICAL OUT телевизора смотрите в руководствах по
эксплуатации телевизора, видеомагнитофона, DVD-рекордера или спутникового приемника.
– В некоторых случаях аудиосигнал будет выводиться с телевизора как простой 2-канальный звук. В таком случае
подключите спутниковый приемник (кабельный приемник и т.п.), обычно используемый с многоканальными
аудиосистемами, с помощью разъема
“OPTICAL 2(STB)”.
COMPONENT
VIDEO OUT
Y
P
R
PB
SPEAKERS
+
-
AV OUT
R
L
CENTER
3
Ω
3
Ω
FRONT
6
5
2
1
R
L
3
Ω
SURROUND
4
3
AC IN
TRANSMITTER
DIGITAL
VIDEO
OUT
OPTICAL
2(STB) 1(TV)
DIGITAL IN
FM ANT
75Ω
L
R
AUX(TV)
OPTICAL
OUT
OPTICAL 2(STB)
WOOFER
3
Ω
SUB-
Цифровой
оптический
аудиокабель
(не входит в
комплект
поставки)
Основной блок
Для оптимального подключения см. инструкции соответствующего
оборудования.
Спутниковый/кабельный приемник, видеомагнитофон,
DVD-рекордер и т.д.
Телевизор
СОВЕТЫ
OPTICAL
2(STB) 1(TV)
DIGITAL IN
COMPONENT
VIDEO OUT
VIDEO
OUT
Y
P
R
P
B
SPEAKERS
+
-
AV OUT
R
L
CENTER
3
Ω
3
Ω
FRONT
6
5
2
1
R
L
3
Ω
SURROUND
4
3
AC IN
TRANSMITTER
DIGITAL
FM ANT
75Ω
L
R
AUX(TV)
WOOFER
3
Ω
SUB-
Основной блок
Использование внутренней антенны
FM ANT
75 Ω
Клейкая лента
Комнатная FM-антенна
(входит в комплект поставки)
Закрепите этот конец антенны в
том месте, где наилучший
прием.
Основной блок
Использование наружной антенны
FM ANT
75 Ω
Основной блок
75 Oм
коаксиальный
кабель (в комплект
поставки не входит)
Наружная FM-антенна
[Использование
телевизионной антенны
(в комплект поставки не
входит)]
Данная антенна должна
устанавливаться
квалифицированным
техническим
специалистом.
Если прием радиостанций плохой, используйте
наружную антенну.
≥Если антенна не используется, отсоедините ее.
≥Не используйте наружную антенну при грозе.
