7
RQT9521

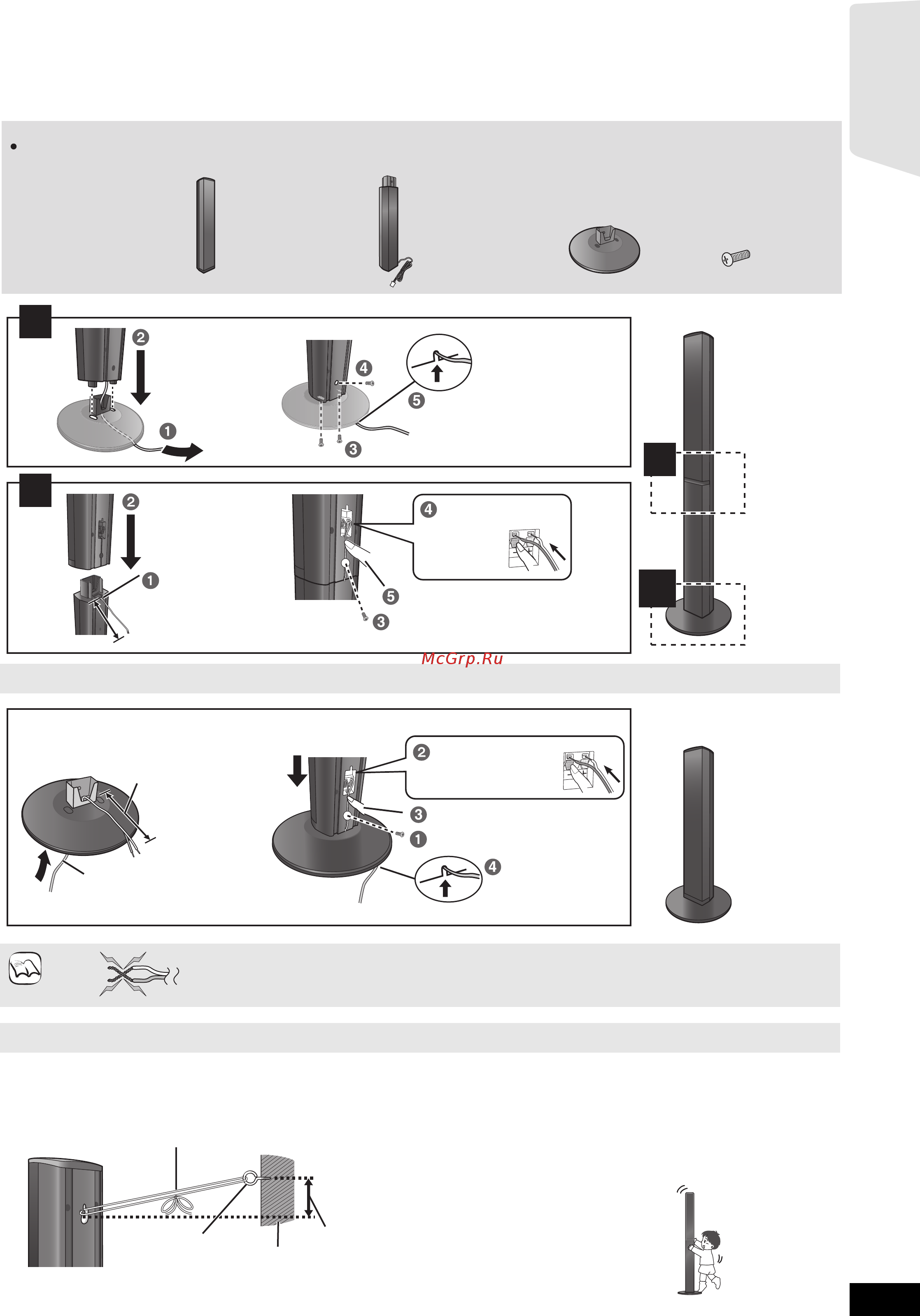

Установка колонок
Фронтальные колонки и колонки объемного звука
Подготовка
≥Для предотвращения повреждений и появления царапин
постелите мягкую ткань и выполняйте сборку на ней.
≥Для сборки требуется крестовидная отвертка (Phillips) (не входит
в комплект поставки).
≥Настенные крепления для колонок описаны на странице 43.
≥Для крепления на стены или колонны необходимо подготовить подходящие шурупы с кольцом.
≥Проконсультируйтесь со специалистами по поводу
крепления колонок к стенам или колоннам, так как несущая способность последних
может оказаться недостаточной. Неверная установка может привести к повреждению стены или колонок.
например,
Внимание
≥Не становитесь на основание. Будьте предельно внимательны,
если поблизости есть дети.
например,
Варианты установки колонок
≥Не допускайте пересечения (короткого замыкания) или нарушения полярности проводов акустических
колонок, т.к. это может вызвать повреждение колонок.
2 Фронтальные колонки
2 Колонки объемного
звучания
4 Стойки
(с кабелем)
4 Основания
16 Винтов
Перед началом сборки, установки и подсоединения проверьте наличие всех указанных деталей.
Опасность проглатывания. Храните винты в недоступном для детей месте.
1
2
2
1
1
Вставьте в паз.
Хорошо затяните.
Вставьте провод до
конца.
: Белый
: Синий
Подайте вперед!
Нажмите и вставьте в паз.
Хорошо затяните.
Расположите
кабель между
выступами.
Расстояние должно быть около 120 мм
Протяните кабель для подключения
акустических колонок через
основание.
Закрепите колонку.
Вставьте провод до
конца.
: Белый
: Синий
Подайте
вперед!
Нажмите и вставьте в паз.
Хорошо затяните.
Вставьте в паз.
Вы можете отсоединить кабель от
стойки и использовать его. Указания по
повторному присоединению кабеля см. на стр. 43.
Расстояние должно быть
около 120 мм
ПРИМЕЧАНИЯ
НЕПРАВИЛЬНО
Примите меры по защите колонок от падения
Бечевка (в комплект поставки не входит)
Протяните от стены к колонке и хорошо завяжите.
Примерно
150 мм
Стена
Винт с кольцом на
конце
(в комплект поставки
не входит)
Задняя сторона
колонки
НЕПРАВИЛЬНО
Перед эксплуата-
цией
7
