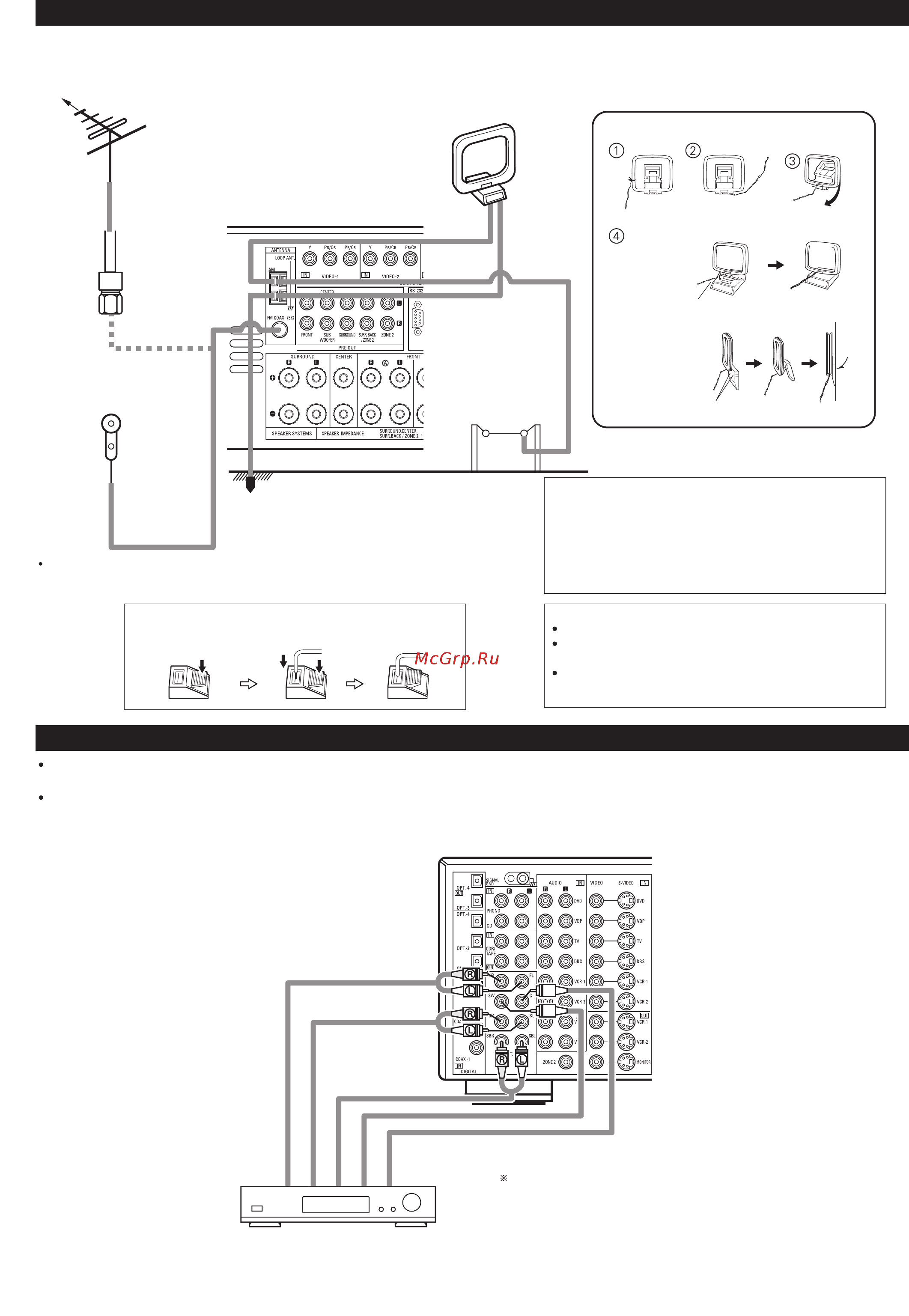

Подключение антенн
Направление на
телевизионную станцию
Петлевая АМ антенна
(входит в комплект)
FM антенна
75омный коакси
альный кабель
Комнатная
FM антенна
Заземление
Наружная АМ антенна
Разъем FM антенны Fтипа можно подключать непосредственно к системе.
Подключение АМ антенны
1. Нажмите рычажок 2. Вставьте проводник 3. Отпустите рычажок
Сборка АМ антенны
Развяжите виниловую
завязку и выньте со
единительный провод
Подключите к клеммам
AM антенны
а. Установка антенны
на горизонтальной
поверхности
Подставка
Отогните в обратном
направлении.
b. Установка антенны
на стене
Крепежное отверстие
Подставка на стене и т.п.
Информация по установке кабельного телевидения
Эта информация предназначена для привлечения внимания специалиста
по установке кабельного телевидения к пункту 82040 стандарта NEC, в ко
тором предлагаются рекомендации по правильному выполнению заземле
ния и, в частности, предписывается, что заземление кабеля должно быть
подключено к системе заземления здания, причем в точке, максимально
близкой к точке ввода кабеля.
Примечания:
Не подключайте одновременно две FM антенны.
Даже если используется внешняя АМ антенна, не отключайте петлевую
АМ антенну.
Убедитесь в том, что металлические контакты АМ антенны не касаются
металлических деталей панели.
Использование внешних входов (EXT.IN)
Эти входы предназначены для подключения многоканальных аудио сигналов с внешнего декодера или для подключения компонента с другим типом многоканального
декодера, например, DVD аудио плеера, многоканального SACD плеера, или декодера нового формата сигналов, который может появиться в будущем.
Перед выполнением подключений ознакомьтесь с инструкциями по использованию подключаемого оборудования.
Декодер с 8 или 6канальным аналоговым выходом
Рекомендации по воспроизведению с использованием внешнего входа EXT.IN
см. на странице 61.
Фронтальные каналы
Боковые каналы
Тыловые каналы
Канал сабвуфера
Центральный канал
