Инструкции по использованию функций MULTI ZONE см. на странице 65 ~ 67.

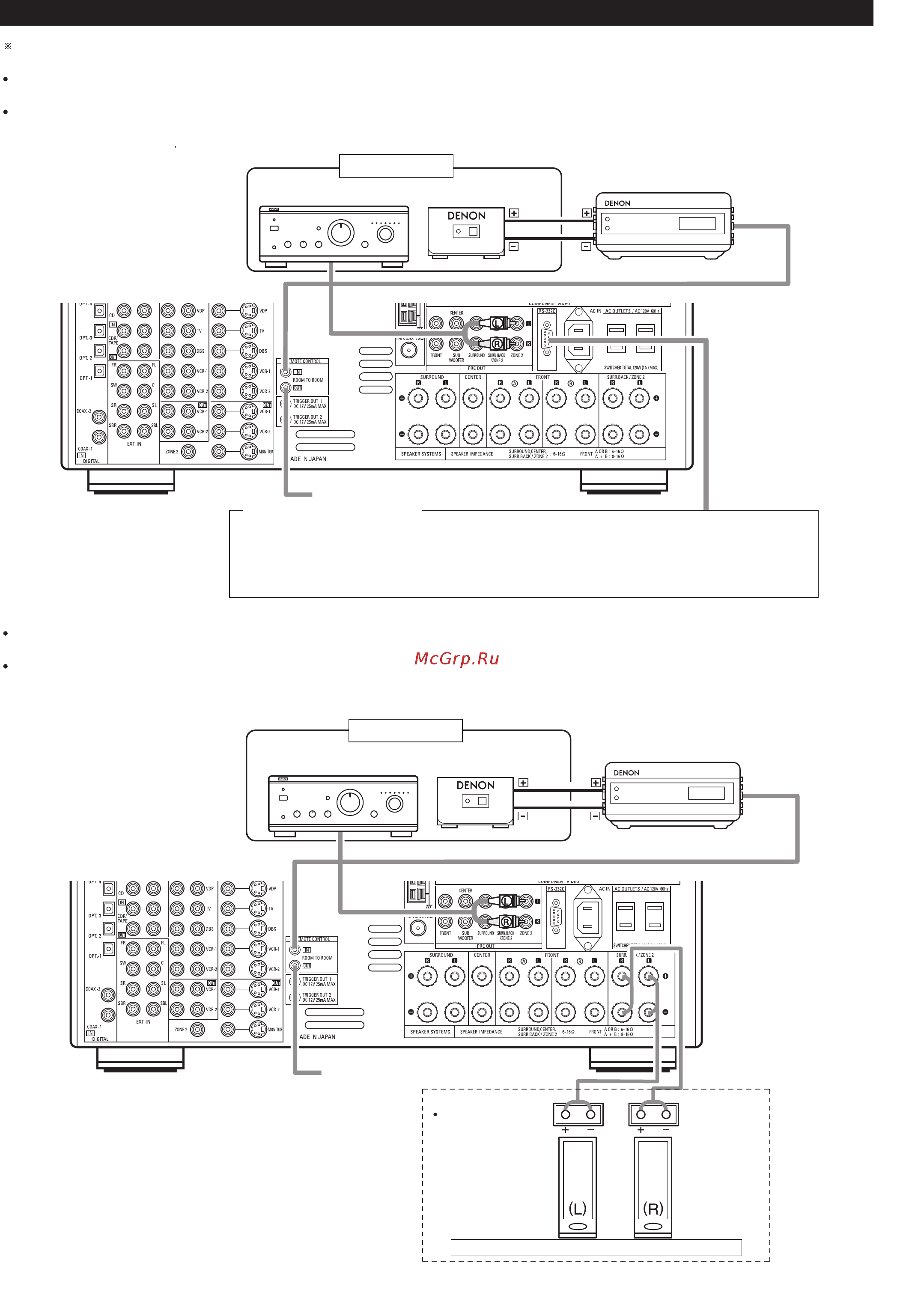

[1] Использование выходов PRE OUT ZONE 2 [Подключение второй зоны]
При использовании другого предварительного усилителя или усилителя мощности разъемы PRE OUT ZONE 2 (регулируемый/фиксированный уровень) можно использо
вать для прослушивания во второй зоне другой программы. (См. страницу 62).
Видео выход ZONE 2 предназначен только для ZONE 2.
11
Использование разъемов MULTI ZONE
Вторая зона
Инфракрасный
датчик RC617
Инфракрасный
ретранслятор RC616
Предварительный усилитель
или усилитель мощности
Выход
Вход
Выход AUX OUT
Дополнительные разъемы для будущего использования
Разъем для управления системой
Перед подключением к разъему RS232 внешнего управляющего устройства выполните следующие процедуры:
1. Включите систему нажатием на главном блоке кнопки ON/STANDBY.
2. Выключите внешнее управляющее устройство.
3. Проверьте, чтобы устройство находилось в дежурном режиме.
Убедившись в выполнении всех действий, проверьте подключение внешнего управляющего устройства. Теперь возможны операции.
[2] Использование выходов PRE OUT и SPEAKER OUT ZONE 2 [Выход на колонки второй зоны]
При использовании другого предварительного усилителя или усилителя мощности, выходы ZONE 2 можно использовать для воспроизведения программы, отличающей
ся от главной зоны.
Выход ZONE 2 SPEAKER OUT можно использовать в том случае, если в пункте «Power Amp Assign» меню System Setup выбрана опция «ZONE2». В этом случае выход
Surround Back Speaker OUT [Выход для подключения тыловых колонок] не может использоваться для главной зоны (см. страницу 43).
Вторая зона
Инфракрасный
датчик RC617
Инфракрасный
ретранслятор RC616
Предварительный усилитель
или усилитель мощности
Выход
Вход
Выход AUX OUT
Дополнительные разъемы для будущего использования
Примечание:
Чтобы использовать эти колонки
для второй зоны необходимо
произвести соответствующие
установки в меню системы. (См.
страницу 43).
Тыловые колонки/Колонки второй зоны
