Pioneer VSX-415 S [11/40] Подсоединение кабелей

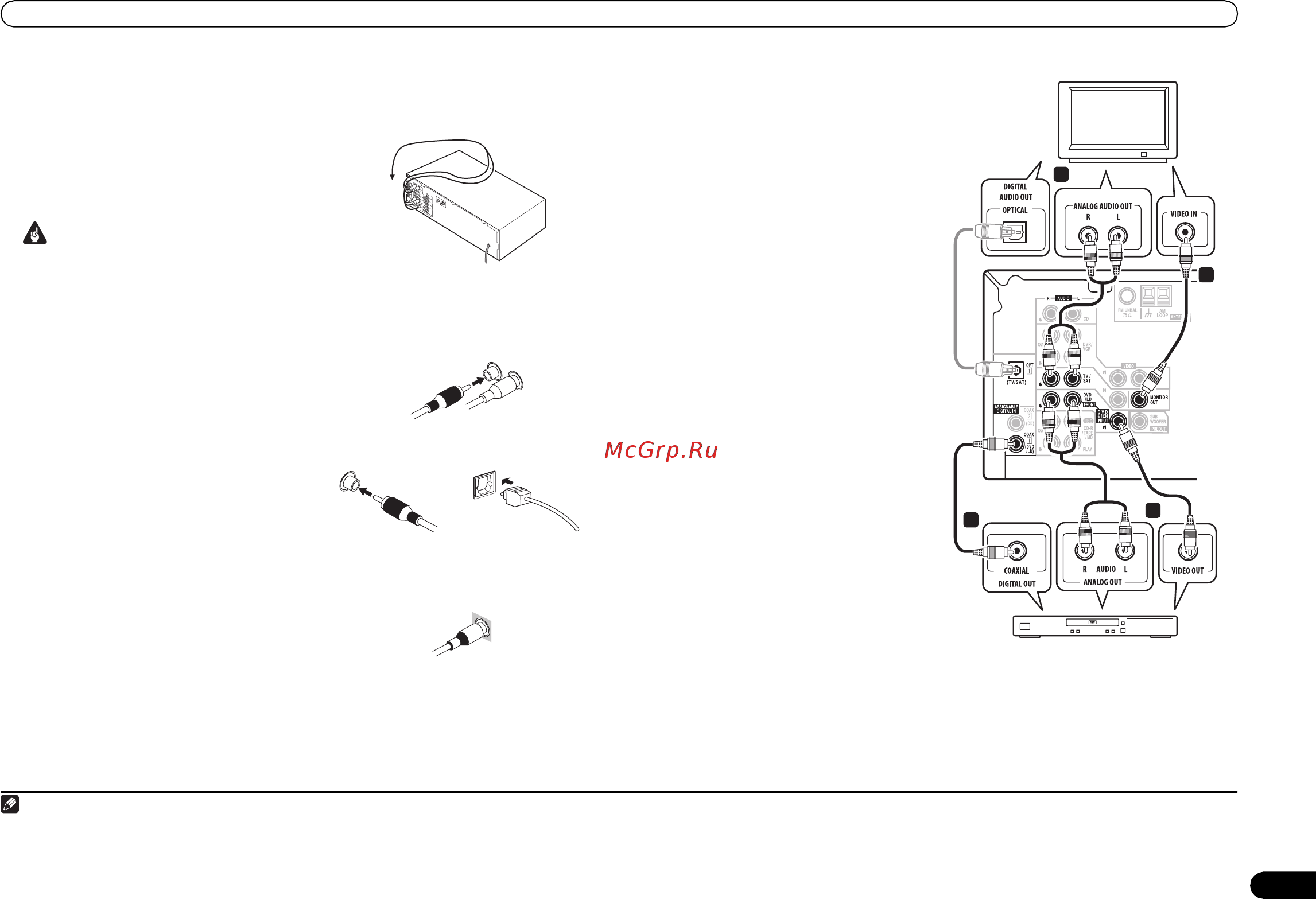

![Pioneer VSX-415 S [11/40] Подключение](/views2/1275692/page11/bgb.png)
Подключение
11
Ru
Глава 4:
Подключение
Подсоединение кабелей
Не перегибайте кабели поверх устройства (как
показано на рисунке). В противном случае
магнитное поле, генерируемое
трансформаторами этого устройства, может
вызвать помехи в громкоговорителях.
Внимание
Перед выполнением или изменением схем
подключения обязательно отсоедините кабель
питания от электророзетки.
Аналоговые аудиокабели
Для подключения аналоговых
аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти кабели
имеют типичную красную и белую маркировку,
и необходимо подключить красные штекеры к
разъемам R (правый), а белые – к разъемам L
(левый).
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых
компонентов следует использовать имеющиеся в
продаже коаксиальные цифровые аудиокабели
или оптические кабели.
1
Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее
распространенным типом видеокабелей, и их
следует использовать для подключения к
разъемам композитного видео. Их штекеры, в
отличие от аудиокабелей, имеют желтую
маркировку.
Подключение проигрывателя DVD и телевизора
На этой странице показан порядок
подключения проигрывателя дисков DVD и
телевизора к ресиверу.
1 Соедините коаксиальный цифровой
аудиовыход проигрывателя DVD со
входом DIGITAL COAX 1 (DVD/LD) этого
ресивера.
Для соединения используйте коаксиальный
цифровой аудиокабель.
2
2 Подключите композитный видеовыход
и стереофонические аналоговые
аудиовыходы
3
проигрывателя DVD ко
входам DVD/LD этого ресивера.
Для соединения используйте стандартный
видеокабель RCA и стереофонический
акустический кабель RCA.
• Если проигрыватель DVD имеет
многоканальные аналоговые выходы,
подключите их, как описано в разделе
Подключение многоканальных
аналоговых выходов ниже.
3 Соедините аналоговые аудиовыходы
телевизора со входами TV/SAT ресивера.
Это позволит воспроизведение звука со
встроенного тюнера телевизора. Используйте
для этого стереофонический аудиокабель
RCA.
• Если используемый телевизор имеет
встроенный цифровой декодер, можно
также соединить оптический цифровой
аудиовыход телевизора со входом
DIGITAL OPT 1 (TV/SAT)
ресивера. Для
соединения используйте оптический
кабель.
4 Подключите видеоразъем ресивера
MONITOR OUT к видеовходу телевизора.
Для подключения к гнезду композитного
видео используйте стандартный видеокабель
RCA.
* На рисунке показана модель VSX-515, но соединения для модели VSX-415 аналогичны.
Примечание
1• Аккуратно выполняйте подключение оптического кабеля, старайтесь не повредить защитную шторку оптического разъема.
• Обеспечьте для оптического кабеля свободно свисающую петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно использовать стандартный видеокабель RCA.
ɉɪɚɜɵɣ
ɤɪɚɫɧɵɣ
Ⱥɧɚɥɨɝɨɜɵɟɚɭɞɢɨɤɚɛɟɥɢ
Ʌɟɜɵɣɛɟɥɵɣ
Ʉɨɚɤɫɢɚɥɶɧɵɣɰɢɮɪɨɜɨɣ
ɚɭɞɢɨɤɚɛɟɥɶ
Ɉɩɬɢɱɟɫɤɢɣɤɚɛɟɥɶ
ɋɬɚɧɞɚɪɬɧɵɣɜɢɞɟɨɤɚɛɟɥɶ5&$
2 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с оптическим входом ресивера с помощью оптического кабеля. При настройке ресивера следует назначить для
ресивера оптический вход, к которому подключен проигрыватель (для модели VSX-415 см. раздел Параметры цифрового входа на стр. 28, а для модели VSX-515 см. раздел Меню назначения входов на стр. 33).
3 Это соединение позволит осуществлять аналоговые записи с используемого проигрывателя DVD.
ɗɬɨɬɪɟɫɢɜɟɪ
Ɍɟɥɟɜɢɡɨɪ
ɉɪɨɢɝɪɵɜɚɬɟɥɶ'9'
£
Ó
Î
{
