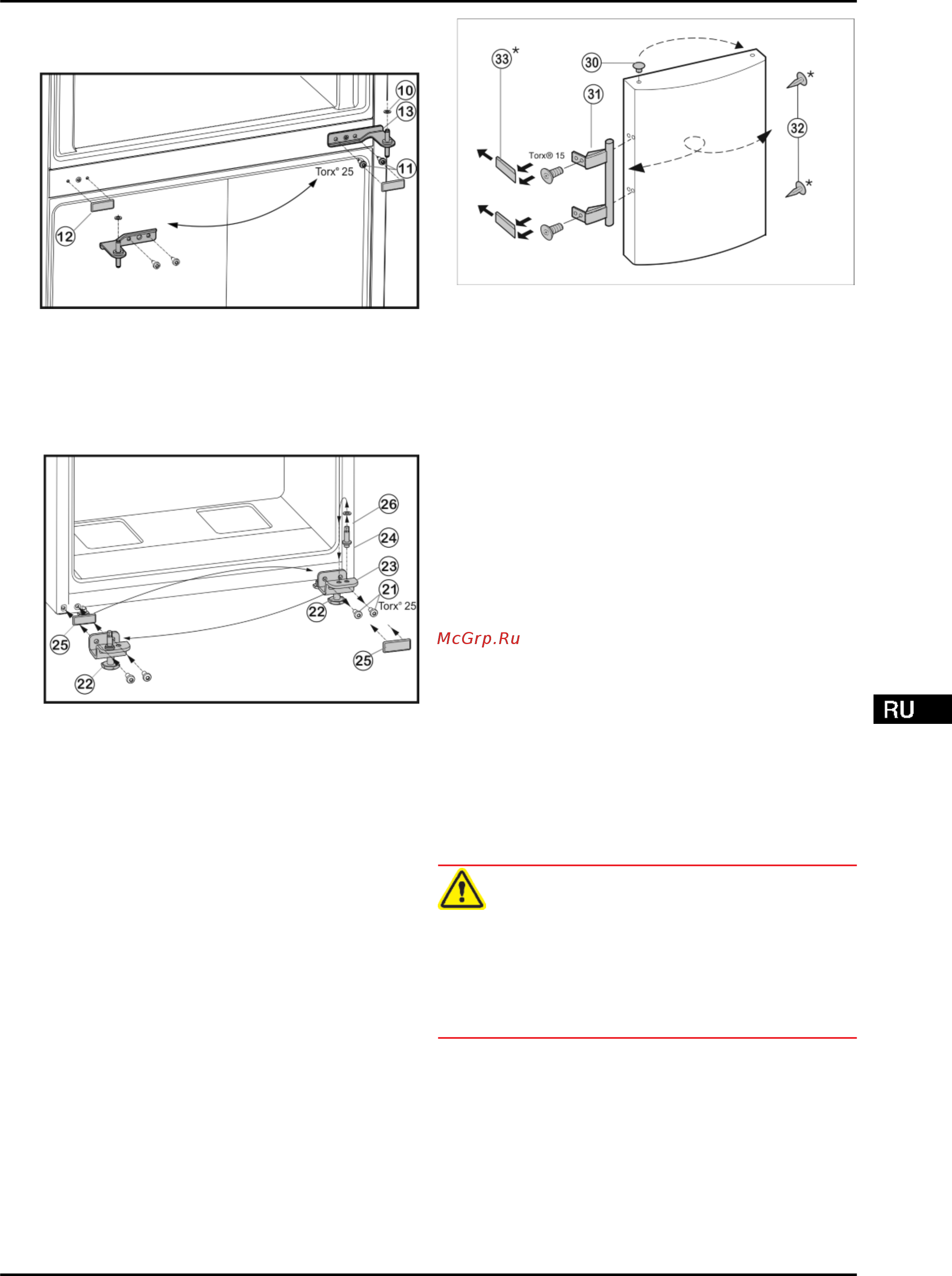

4.3.3 Перестановка средних опорных
деталей
Fig. 5
u
Осторожно снимите крышку
Fig. 5 (12)
.
u
Установите крышку
Fig. 5 (12)
на противоположной
стороне.
4.3.4 Перестановка нижних опорных
деталей
Fig. 6
u
Открутите крепежные винты
Fig. 6 (21)
.
u
Снимите нижний опорный кронштейн
Fig. 6 (23)
вместе
с опорным пальцем
Fig. 6 (24)
, шайбой
Fig. 6 (26)
и регу-
лируемой опорой
Fig. 6 (22)
.
u
Открутите опорный палец
Fig. 6 (24)
вместе с шайбой
Fig. 6 (26)
и, переставив в отверстие на противопо-
ложной стороне опорного кронштейна, снова прикру-
тите.
u
Аккуратно снимите защитную пластину
Fig. 6 (25)
и
переставьте ее на противоположную сторону.
u
Прикрутите нижний опорный кронштейн
Fig. 6 (23)
вместе с опорным пальцем
Fig. 6 (24)
, шайбой
Fig. 6 (26)
и регулируемой опорой
Fig. 6 (22)
с другой стороны
шарнира (с моментом 4 Нм), при необходимости
используйте аккумуляторный шуруповерт.
4.3.5 Перестановка ручек
u
Извлеките пробку
Fig. 7 (30)
из опорной втулки дверцы
и переставьте.
Fig. 7
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 7 (31)
, пробки
Fig. 7 (32)
и
прижимные пластины
Fig. 7 (33)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.
4.3.6 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на опорный палец
Fig. 6 (24)
.
u
Закройте дверцу.
u
Вставьте средний опорный кронштейн
Fig. 5 (13)
с пово-
ротом на 180° в нижнюю дверцу и прикрутите с
помощью крепежных винтов
Fig. 5 (11)
(2 шт. Torx® 25)
на новую сторону шарнира (с моментом 4 Нм).
u
Снова установите пластиковую шайбу
Fig. 5 (10)
.
4.3.7 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный крон-
штейн
Fig. 5 (13)
.
u
Установите верхний опорный кронштейн
Fig. 4 (3)
на
новой стороне шарнира и защелкните в дверце.
u
Привинтите верхний опорный кронштейн (с моментом
4 Нм)(2 шт. Torx® 25)
Fig. 4 (4)
. При необходимости
используйте аккумуляторный шуруповерт.
u
Наденьте и защелкните крышку
Fig. 4 (1)
на противопо-
ложной стороне снаружи.
u
Также наденьте сверху и защелкните крышку
Fig. 4 (2)
на противоположной стороне.
u
Выверните регулируемую опору
Fig. 6 (22)
на нижнем
опорном кронштейне
Fig. 6 (23)
до ее соприкосновения
с полом.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
