Наружный блок
Там, где он не подвергается сильным ветрам
Хорошо проветриваемое безпыльное место
Без попадания прямых солнечных лучей и дождя
Там, где звук его работы или горячий воздух не будет раздражать соседей
Прочная стена или опора, которая предотвращает вибрацию и является достаточно крепкой, чтобы удерживать вес изделия
Там, где нет опасности утечки легковоспламеняющегося газа
При установке устройства на высокое место не забудьте закрепить его опоры
3 м или более от телевизора или радиоприемника (для защиты экрана от создаваемых помех и шума)
Установите устройство горизонтально
Место, где дренажная вода не создает проблем.
Место без растений (особенно вьющихся), куда не могут проникнуть небольшие животные.
Для обеспечения легкого доступа к устройству при его обслуживании и согласно требованиям об охране труда и здоровья,
внешний блок не рекомендуется располагать на высоте более 2,4 м или прямо под карнизами.
• Избегайтеследующихместдляпредотвращениясбоеввработеэтогоустройства
- Тех, где есть машинное масло - В таких «соленых» средах, как приморские районы
- Там, где присутствует газ сероводород - В другие местах с тяжелой атмосферой
Внешний вид прибора может отличаться от вида, приведенного на рисунке, в зависимости от модели.

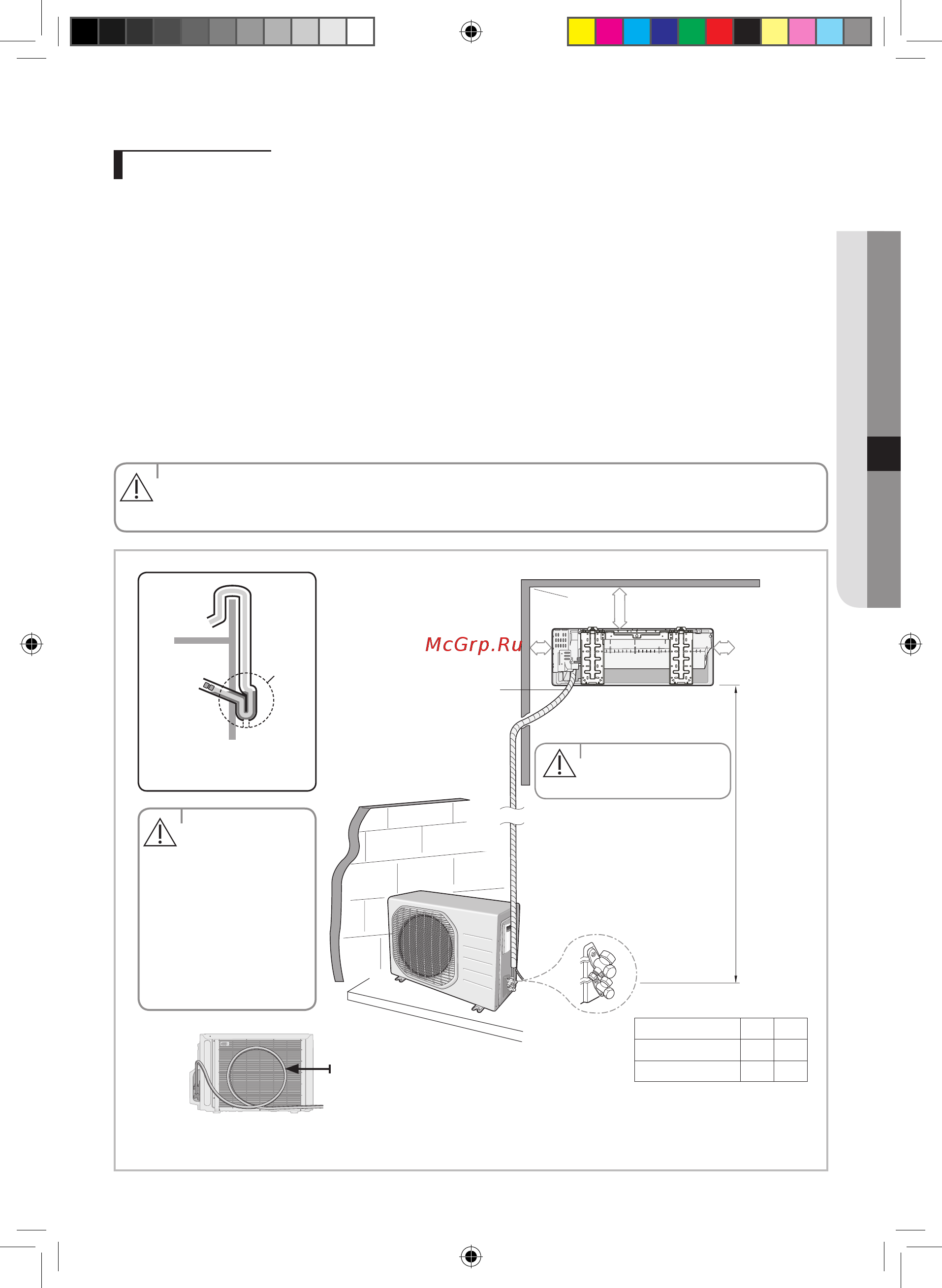

Сделайте хотя бы один виток:
Это снизит шум и вибрацию.
Модель L H
09/12/18
15 7
24
20 8
Наружный
блок
Внутренний
блок
Внешняя
стена
Сделайте надрез на
изоляционном материале, чтобы
обеспечить сток дождевой воды
Установите U-образный
гидравлический затвор
(A) на трубке (которая
подключена к внутреннему
блоку) около внешней стены
и сделайте снизу надрез на
изоляционном материале
(примерно 10мм), чтобы
предотвратить попадание
дождевой воды внутрь
сквозь изоляцию. Следите
за тем, чтобы не повредить
трубку.
A
125ммили
более
300 мм или более
125ммили
более
'L' метров Максимальная
общая длина трубы
Оберните трубы для
хладагента и сливную
трубку абсорбирующей
прокладкой и виниловой
лентой. Дополнительную
информацию см. на стр. 47.
Выможетевыбрать
направление слива (налево
или направо).
'H' метров.
Максимальная
общая длина
трубы
'L' м как максимальная длина
трубы и 3 м, как минимальная
длина трубы (Это снизит шум и
вибрацию)
-31
07
New Boracay CIS HP_IB&IM_DB68-05693A_RU.indd 31 2015/12/19 9:39:16
