![Samsung AR12KQFHBWKNER [41/53] Установка и присоединение сливного шланга внутреннего блока](/img/pdf.png)
Samsung AR12KQFHBWKNER [41/53] Установка и присоединение сливного шланга внутреннего блока
![Samsung AR12KQFHBWKNER [41/53] Установка и присоединение сливного шланга внутреннего блока](/views2/1277197/page41/bg29.png)

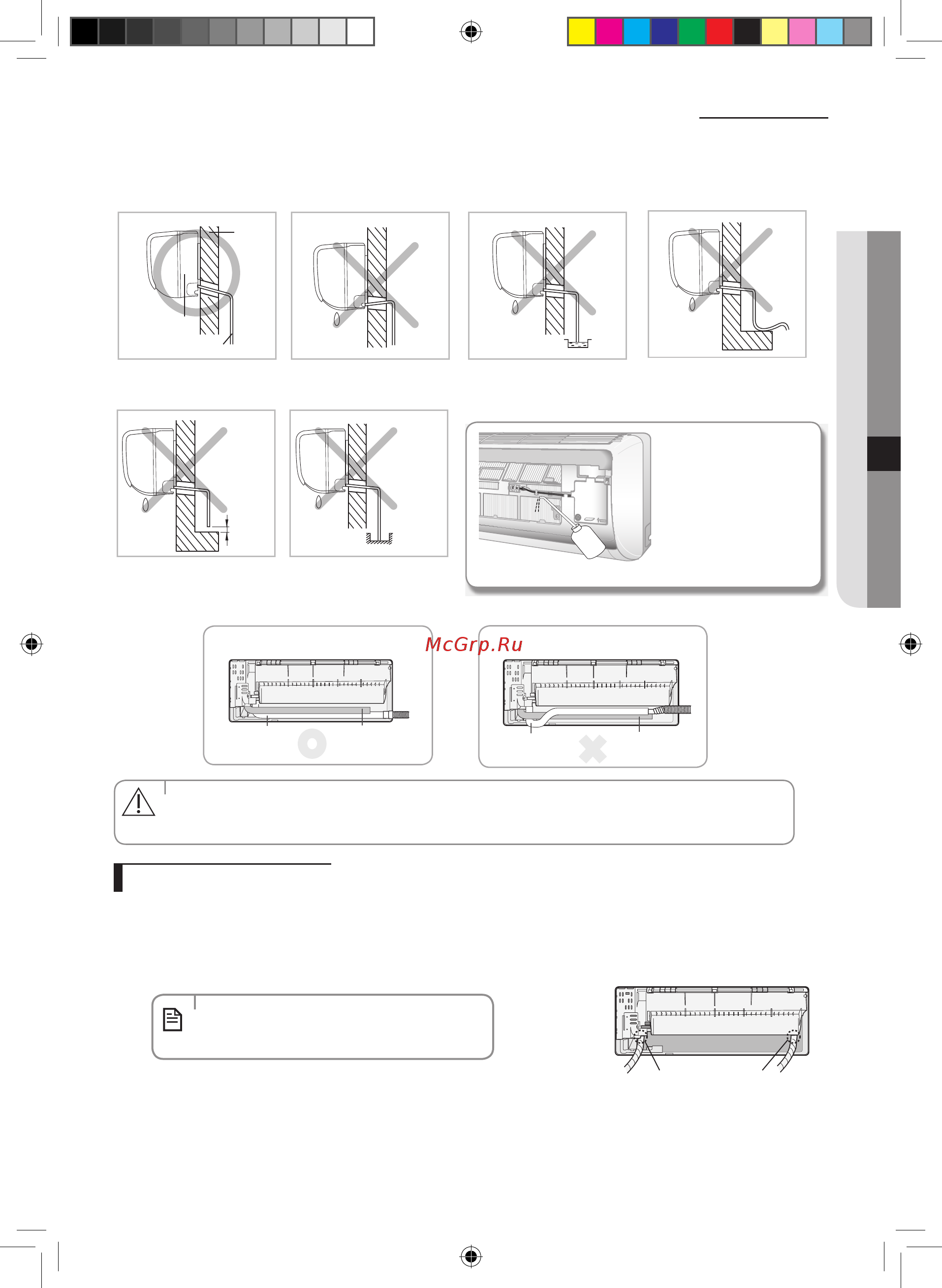

При установке сливного шланга для внутреннего блока, проверьте, насколько адекватно сливается конденсат.
Пропуская сливной шланг сквозь отверстие в стене диаметром 65 мм, проверьте следующее:
Монтаж сливного шланга
1. При необходимости присоедините 2-метровый удлинительный шланг к сливному шлангу.
2. Если вы воспользуетесь удлинительным сливным шлангом, изолируйте удлинительный сливной шланг внутри
защитной трубкой.
3. Установите сливной шланг в 1 из 2 отверстий для сливного шланга, а затем плотно закрепите конец сливного шланга
зажимом.
4. Чтобы удлинить сливной шланг, возьмитесь за концы сливного шланга и
удлиняющего шланга; поворачивая сливной шланг, вставьте его в удлиняющий
шланг на 40-45 мм. Убедитесь, что оба шланга соединены надежно и что протечки воды нет.
5. Оберните соединение сливного шланга с удлиняющим шлангом изоляцией из пенопласта. Затем обмотайте место
соединения виниловой лентой с запасом 20 мм в каждую сторону.
• Есливынебудетеиспользоватьвторое
отверстие для сливного шланга, закройте его
резиновой пробкой.
•
Не присоединяйте сливной шланг к общей трубе, так как это может привести к утечке воды.
• Еслидиаметрсоединительногошлангаменьше,чемдиаметрсливногошлангаустройства,может
произойти утечка воды.
ПРИМЕЧАНИЕ
1) Правильное присоединение
Трубка
Сливной
шланг
2)Неправильноеприсоединение
Трубка
Сливной
шланг
Стена
Внутренний блок
Сливной шланг
УсливногошлангаНЕ
должнобытьнаклонавверх
Конец сливного шланга не
долженнаходитьсяпод
водой
Сливнойшлангнедолжен
резко изгибаться.
Междуконцомсливного
шланга и землей сохраняйте
просветнеменее5см.
Меньше,
чем5см
Не опускайте конец
сливного шланга в
углубление.
Канавка
После завершения
установки сливного
шланга, налейте воду
вдренажныйподдон,
чтобы проверить,
хорошо ли дренирует
шланг.
Отверстие для
сливного шланга
-41
07
New Boracay CIS HP_IB&IM_DB68-05693A_RU.indd 41 2015/12/19 9:39:20
