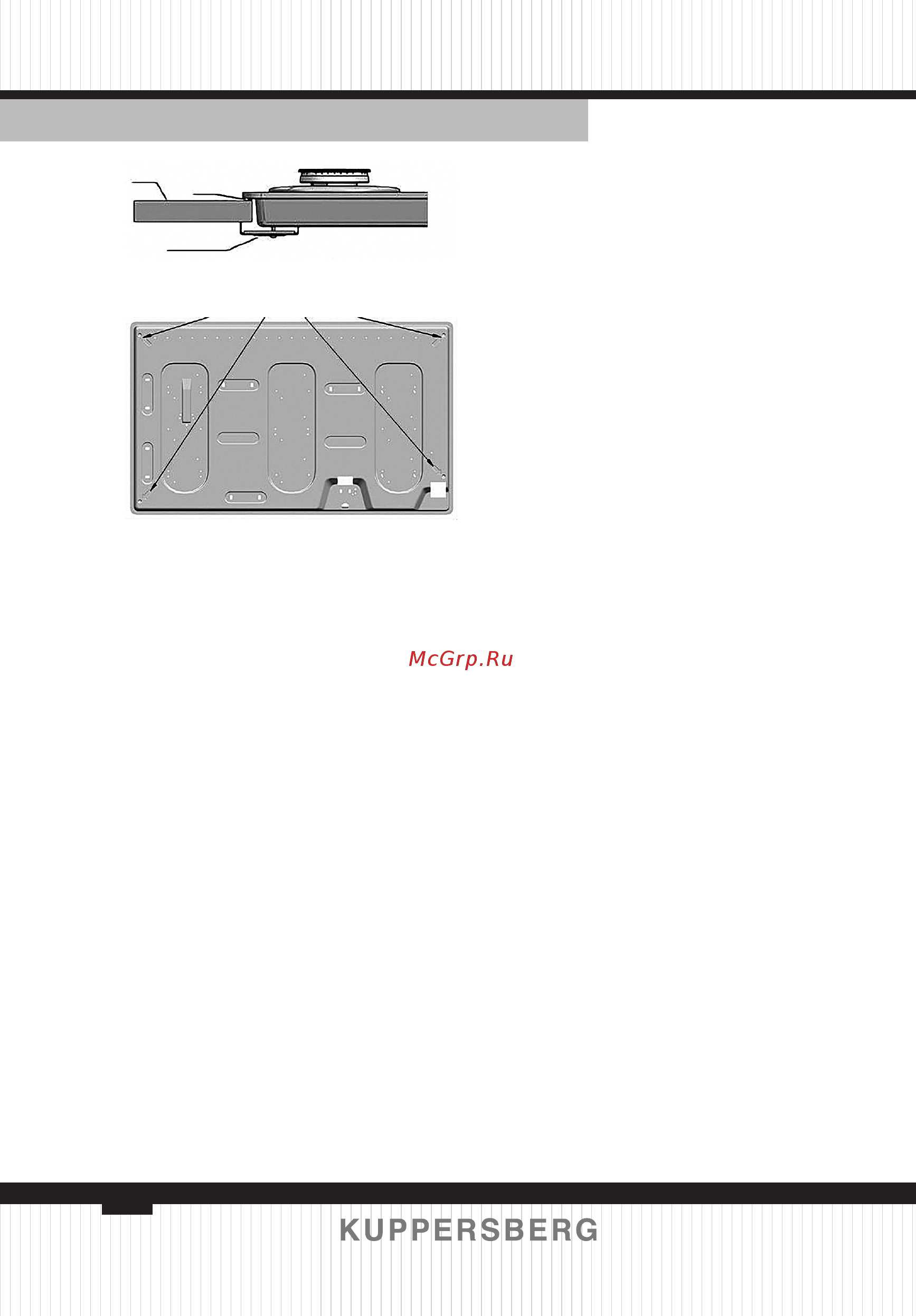

Kuppersberg TG 79 B [10/48] Figure 4
![Kuppersberg TG 79 B [10/48] Figure 4](/views2/1277797/page10/bga.png)
10
TECHNICAL PASSPORT ENGLISH
Gas hob
Counter
Gasket
Installation Clamp
Figure 4.
Installation Clamp
Figure 5.
6.3. ELECTRIC CONNECTION
 Electric connection should
be conducted by a competent and
authorized person.
 The electric cable of your hob
should not be laid at hot regions.
 When the power cable is
damaged this cable should be changed
with a special cable to be supplied by a
special cable agency or the authorized
service dealer.
 No reducer, adapter, and switch
should be used for electrical connection
since it will cause excessive heat and
re.
 Plug the electric cable to a
grounded wall socket. The manufacturer
hereby declares that it will be released
all liability in the event of any failure in
this issue.
 The supply data of the electric
network should be suitable with the
data on the type label of the unit.
6.4. GAS CONNECTION
These instructions are prepared for
specialist personnel having required
competence, the installation of the
equipment should be suitable as per
the applicable standards.
All gas related works should be
conducted when the electric connection
was cut.
The value plate on the hob indicates
the gas type intended to be used for use
with the hob. Connection to the main
gas course or gas type shall be realized
after controlling the adjustment as
per the gas type. Connection to the
main gas source or gas cylinder shall
be conducted after checking the
adjustment according to the proper
gas type. If it is set properly look at the
following paragraphs:
Note that the LPG hoods should
have standarts stamp and 300 mmSS
(30mbar) of outlet pressure.
Natural gas pressure is 200 mmSS
(20mbar). Please consult the authorized
service for conversion to natural gas or
LPG.
Use only piping, gaskets or stamp as
per the applicable national standards.
In some countries where conic
connections are obligatory, conic
connection is provided. In such a case
the conic connection part should be
connected to the unit.
If the unit will be connected to a
exible hose, the length of the hose
shall not exceed 120 cm.
Before starting works related to gas
installation, please cut the gas supply.
