11
ENGLISH TECHNICAL PASSPORT
Electric Hob
The installer should bear in mind
that the mixed appliance is the Y type.
The rear wall, adjacent and surrounding
surfaces must therefore be able to
withstand an over temperature of 75 °C.
This appliance is not intended for
use by persons (including children) with
reduced physica l, sensory or mental
capabilities, or lack of experience and
knowledge, unless they have been given
supervision or instruction concerning
use of the appliance by a person
responsible for their safety.
Children should be supervised to
ensure tha t they do not play with the
appliance.
appliance.
ELECTRICAL CONNECTION
The electrical connection has to
be done in accordance with electrical
and installation requirements of the
Regulation.
Before proceeding with the
connection, please, verify that
The power of the electrical
system and the power of the outlets is
adequate to the maximum power of the
appliance (see the identifi cation label
in the lower part of the body).
The outlets and all the
electrical system should have an
effi cient connection to the «earth»
according with the Regulation. We
disclaim all responsibilities for not
observing such points.
If the appliance is not
equipped with an input cable, connect
to the dump with an adequate section
cable (see Table 6) keeping the «earth»
conductor longer than ‘live» ones,
following the scheme of fi g. 12

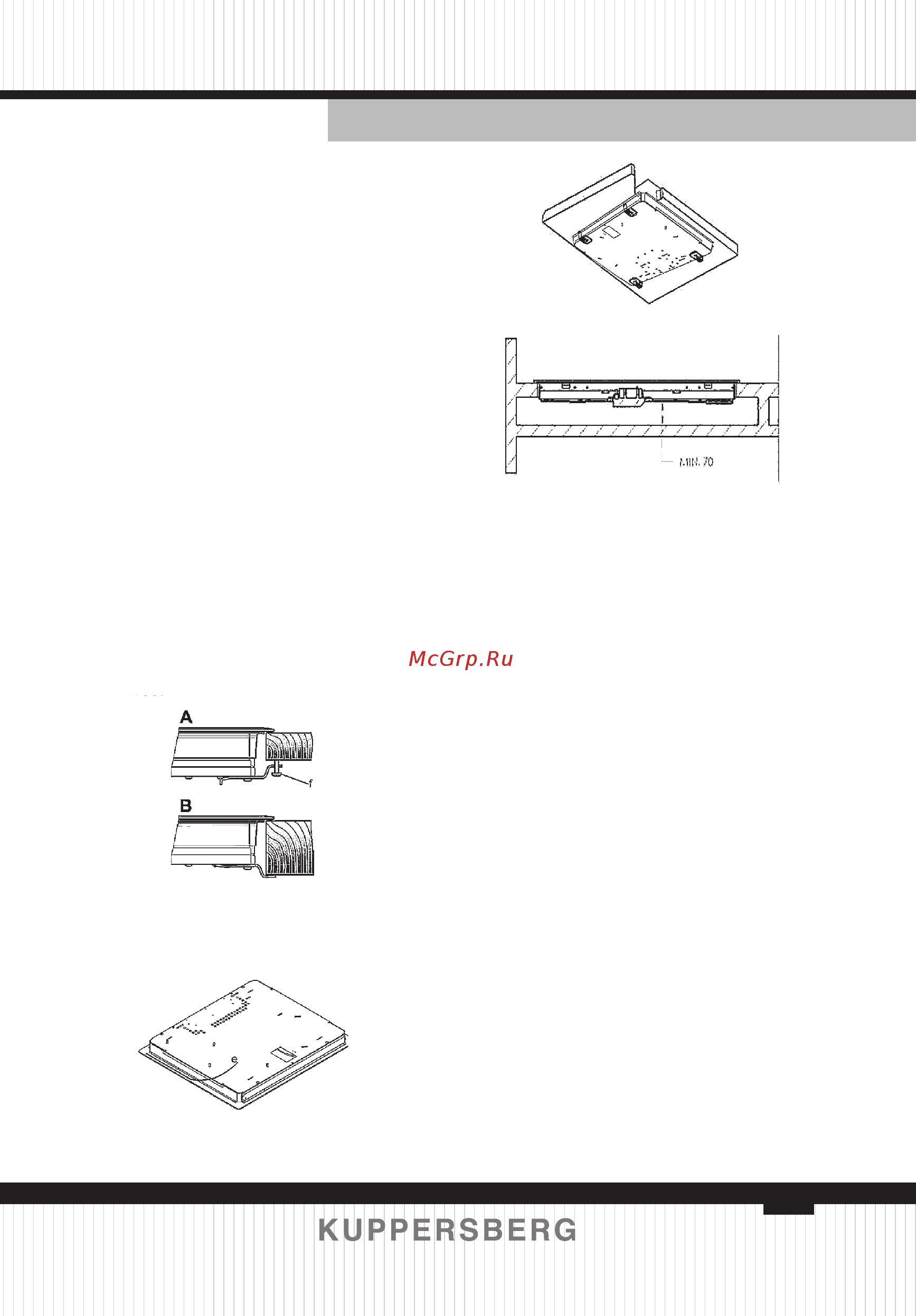

FIG. 8
FIG. 9
FIG. 10
FIG. 11
