ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ РУССКИЙ
Электрическая варочная поверхность
МОДЕЛЬ
Общие раз-
меры варочной
поверхности
Размеры отвер-
стия в кухон-
ном модуле
A в мм В в мм
С в мм
(±2)
D в мм
(±2)
Установка и Крепление
С варочной панелью поставляется
специальное уплотнение, которое слу-
жит для предотвращения проникно-
вения воды под варочную панель. Для
крепежа уплотнения выполните следу-
ющие действия:
1. Перевер
ните варочную панель.
Снимите защитную пленку с уплотне-
ния. Правильно расположите уплотне-
ние «e» (Рис. 10) под варочной панелью.
Убедитесь, что уплотнение располагает-
ся так, что его внешняя кромка совме-
щается с внешним периметром вароч-
ной панели. Концы уплотнения должны
совмещаться без нахлеста.
2. Ровно приклейте уплотнение к ва-
рочной панели. Прижмите его пальцами
(Рис. 10).
3. Установите варочную панель в от-
верстие в столешнице.
4. Установите зажимы в соответству-
ющие места в корпусе, и закрепите их
винтами F (см. Рис. 9).
- Чтобы предотвратить случайное
прикосновение к горячей нижней по-
верхности варочной панели во время
ее использования, необходимо устано-
вить деревянные вставки и закрепить
их винтами на расстоянии не менее 70
мм от верха (см. Рис. 12)
Внимание
Для предотвращения отклеивания
панели необходимо убедиться в том, что
клей, которым ламинированный пла-
стик приклеивается к мебели, выдержи-
вает температуру не менее 150 °C.
При возникновении каких-либо со-
мнений прекратите использование обо-
рудования и обратитесь к квалифициро-
ванному персоналу.
Не разрешайте детям играть с упа-
ковочными элементам (картон, полисти-
рол, гвозди...).
Выполните отверстие в столешнице
(в таблице 5) в соответствии с размерами,
приведенными на Рис. 7. Убедитесь в том,
что оставлены необходимые свободные
промежутки вокруг варочной панели от-
носительно боковых стен, задней стены и
верхней поверхности (см. Рис. 7 и 8).
ТАБЛИЦА 5
Соблюдение размеров (мм)

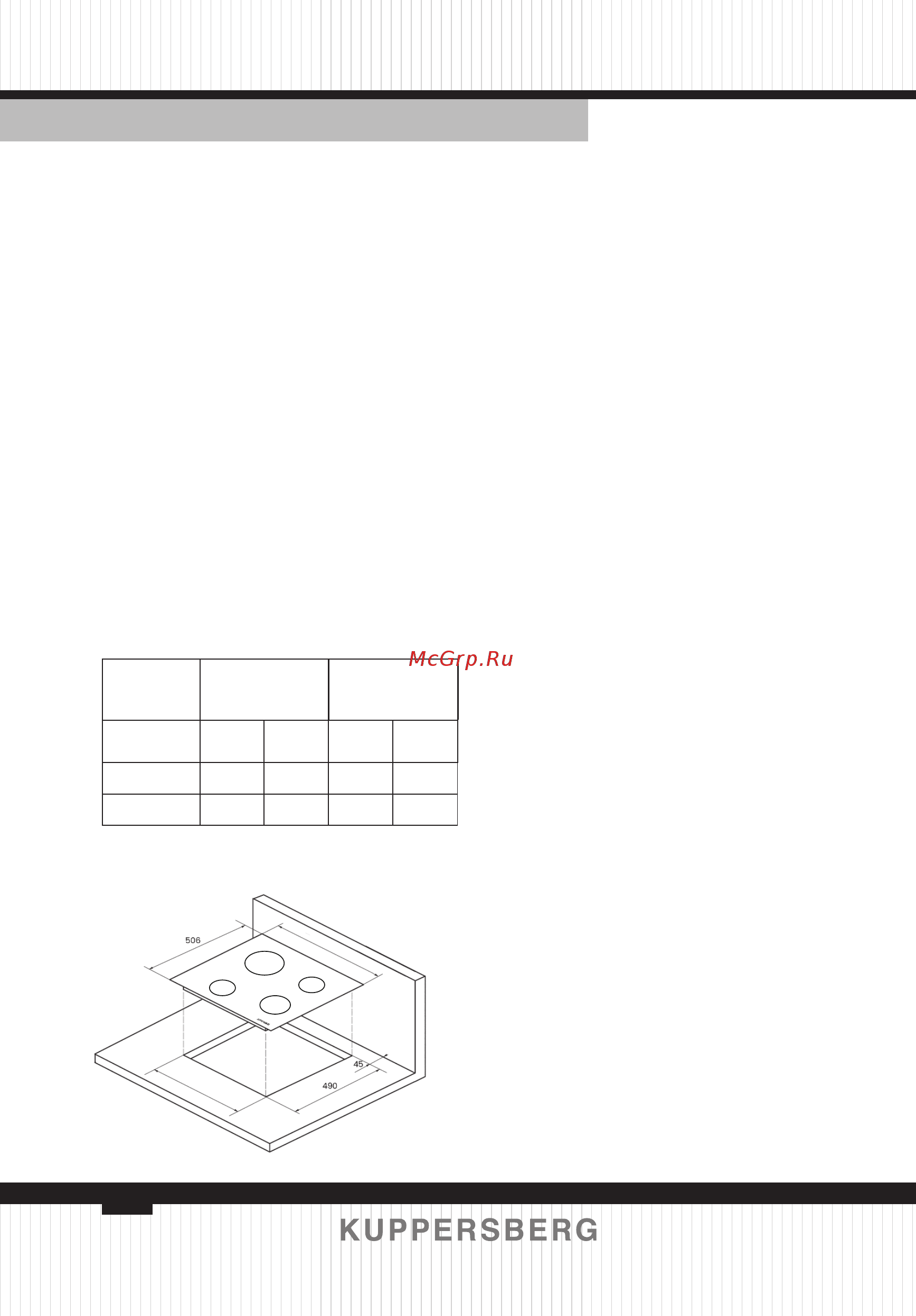

Технические чертежи
FA6VI01M
506 576 490 560
FA6VI02M
506 576 490 560
576
560
Рис. 7
