Black plate (23,1)

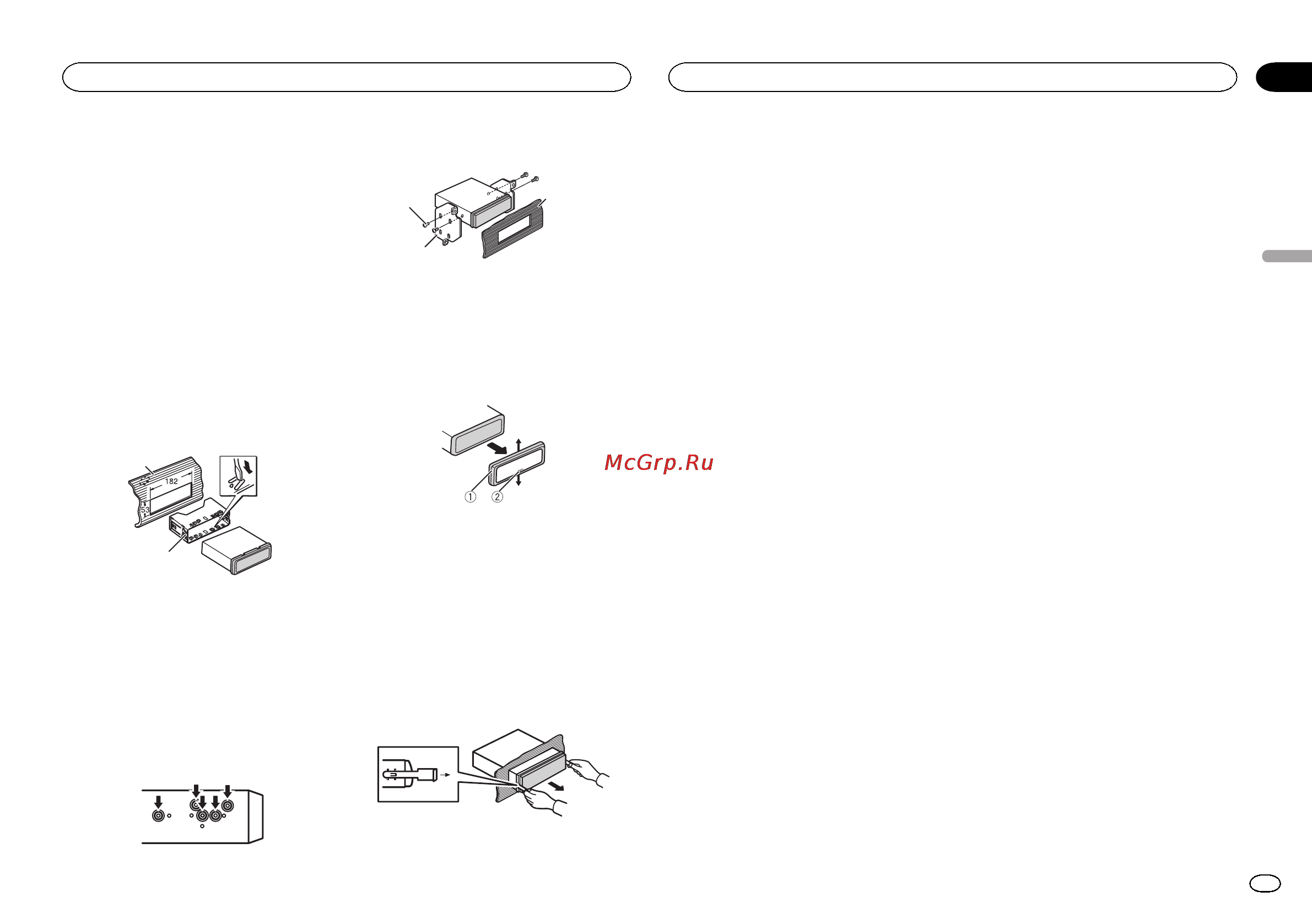

Montage avant/arrière DIN
Cet appareil peut être installé correctement soit
en montage frontal ou en montage arrière.
Utilisez des pièces disponibles dans le
commerce lors de linstallation.
Montage frontal DIN
1 Insérez le manchon de montage dans le
tableau de bord.
Lors de linstallation de cet appareil dans un es-
pace peu profond, utilisez le manchon de mon-
tage fourni. Si lespace est suffisant, utilisez le
manchon de montage fourni avec le véhicule.
2 Fixez le manchon de montage en utilisant
un tournevis pour courber les pattes métalli-
ques (90°) en place.
1
2
1 Tableau de bord
2 Manchon de montage
# Assurez-vous que lappareil est correctement mis
en place. Toute installation instable peut entraîner
des sauts ou autres dysfonctionnements.
Montage arrière DIN
1 Déterminez la position appropriée les
trous sur le support et sur le côté de lappa-
reil se correspondent.
2 Serrez deux vis de chaque côté.
1
2
3
1 Vis taraudeuse (5 mm × 8 mm)
2 Support de montage
3 Tableau de bord ou console
Retrait de lappareil
1 Retirez lanneau de garniture.
1 Anneau de garniture
2 Encoche
! Retirer la face avant permet daccéder plus
facilement à lanneau de garniture.
! Quand vous remontez lanneau de garniture,
pointez le côté avec lencoche vers le bas.
2 Insérez les clés dextraction fournies dans
les deux côtés de lappareil jusquàcequel-
les senclenchent en place.
3 Tirez lappareil hors du tableau de bord.
Retrait et remontage de la face avant
Vous pouvez retirer la face avant pour protéger
lappareil contre le vol.
Pour les détails, reportez-vous à Retrait de la face
avant et à la page 16, Remontage de la face
avant.
Français
Installation
23
Section
Installation
Fr
03
<QRD3219-A>23
