1. УДАЛЕНИЕ СТАРОГО ИЗМЕЛЬЧИТЕЛЬНОГО УЗЛА
ОБЩИЕ УКАЗАНИЯ ДЛЯ ВСЕХ МОДЕЛЕЙ
Перед выполнением этой операции вы-
ключить измельчитель и извлечь провод
питания из сетевой розетки.
Если ваше прежнее крепление имеет ту же кон-
струкцию, что и у нового измельчителя, обратитесь
к указаниям по монтажу, приведённым в разделе 3.
Если крепёжная система другая, выполняйте дан-
ные указания:

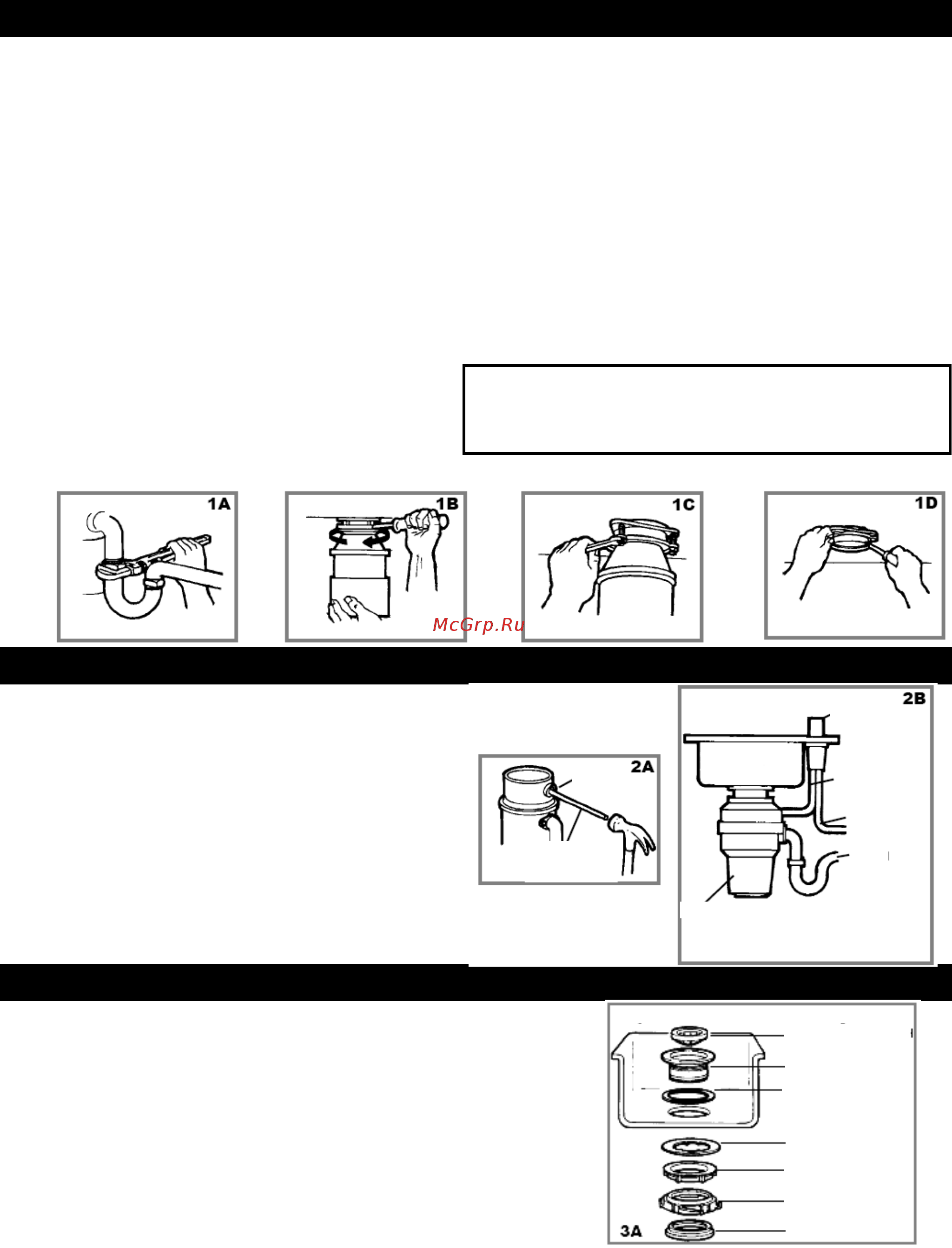

А. С помощью трубного ключа отделите сливную
трубу в том месте, где она соединяется с вы-
пускным коленом (см. 1А).
Б. Отделить измельчитель от сливного фланца, по-
вернув крепёжное кольцо влево по часовой
стрелке (см. 1В). Если оно не отворачивается,
слегка ударить его молотком по одному из вы-
ступов. Вставив отвёртку в трубу, создать допол-
нительный рычаг для поворота крепёжного коль-
ца (см. 1В). В некоторых измельчителях может
потребоваться отворачивание или ослабление
гаек на крепёжных болтах (см. 1С). В других кон-
струкциях требуется удалить скобу.
Предупреждение: Поддерживайте измельчитель
при выполнении этой операции, иначе он может
упасть при отделении крепёжного кольца.
В. Для отделения от слива остальной крепёжной си-
стемы поднять крепёжное кольцо. Под ним нахо-
дится разрезная шайба. С помощью отвёртки от-
жать её (см. 1D). Снять крепёжное кольцо, защит-
ное кольцо и прокладку со сливного фланца. В не-
которых конструкциях требуется отвернуть боль-
шое кольцо, удерживающее сливной фланец. Из-
влечь сливной фланец вверх из отверстия и уда-
лить старый герметик с краёв отверстия.
ВНИМАНИЕ: Этот момент удобен для очистки сифо-
на и сливных труб с помощью ерша или протяжки
перед установкой нового измельчителя.
2. ПОДКЛЮЧЕНИЕ ПОСУДОМОЕЧНОЙ МАШИНЫ
При использовании посудомоечной машины выпол-
нить следующие операции. Если посудомоечная
машина не подключается – перейти к разделу 3.
А. С помощью тупого инструмента (стального или
деревянного пробойника выбить пробку (см. 2А).
Не применять отвёртку или иной заострённый
инструмент. (Когда выбитая пробка падает в из-
мельчитель, её можно извлечь или размолоть
при включении измельчителя. Это не причинит
ему вреда, но на это потребуется некоторое вре-
мя).
Б. Подключить шланг посудомоечной машины (см. 2В)
с помощью зажима. Убедиться в том, что все со-
единения затянуты и подключены по инструкции.
3. МОНТАЖ КРЕПЁЖНОГО УЗЛА
ПРОЧЕСТЬ ДО ВКЛЮЧЕНИЯ
ПРИМЕЧАНИЕ. Точно соблюдать порядок сборки (см. 3А).
Сборку уплотнителя см. также на рис. 3G.
ПРИМЕЧАНИЕ. Изучить последовательность сборки за-
ранее, до того, как придётся выполнять её, находясь под
мойкой.
А. Крепёжный узел снимать с измельчителя, повернув
крепёжное кольцо влево (по часовой стрелке) и сняв
его.
ВЫБИТЬ
ПРОБКУ
ДЕРЕВЯННЫЙ
ИЛИ МЕТАЛЛИЧ.
ПРОБОЙНИК
*ВОЗДУХО-
ВЫПУСК
РЕЗИНОВЫЙ
ШЛАНГ
ШЛАНГ ПОСУ-
ДОМОЕЧНОЙ
МАШИНЫ
СЛИВ
ИЗМЕЛЬЧИТЕ
ЛЬ
*Воздуховыпуск нужен не во всех
конструкциях. Проверить местные
требования.
СЪЁМНЫЙ БРЫЗГО-
ЗАЩИТНИК
КРЕПЁЖНЫЙ УЗЕЛ "SPEED MASTER"
СЛИВНОЙ ФЛАНЕЦ
УПЛОТНЕНИЕ
ФЛАНЦА
КАРТОННАЯ
ПРОКЛАДКА
ОПОРНОЕ КОЛЬЦО
КРЕПЁЖНОЕ КОЛЬЦО
УПЛОТНИТЕЛЬ
