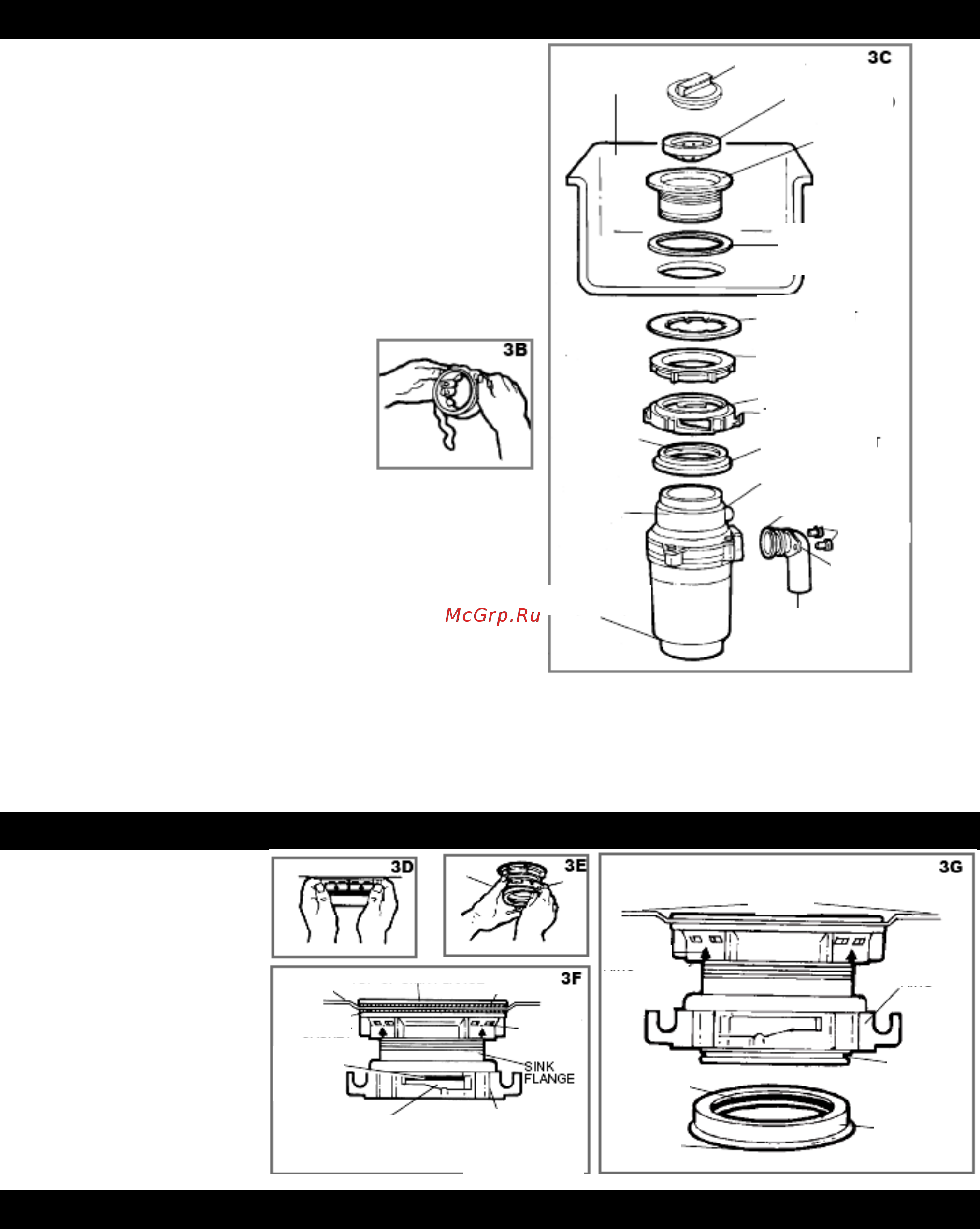

КРЕПЁЖНЫЙ УЗЕЛ "SPEED MASTER"
Б. Поднять крепёжное кольцо к сливному фланцу. Снять
уплотнитель. Снять крепёжное кольцо. Желательно
заранее попрактиковаться в установке уплотнителя с
нужном положении. См. раздел "Н" и "Важное заме-
чание: особенности уплотнителя".
В. Отвинтить опорное кольцо со сливного фланца и снять
картонную прокладку. Теперь можно извлечь сливной
фланец и резиновую прокладку.
Г. Резиновая прокладка применяется вместо герметика на
сливах из нержавеющей стали. На остальных сливах
используется герметик.
Д. Если герметик не применяется, вставить сливной
фланец через резиновую прокладку в сливное
отверстие. Не поворачивать сливной фланец после его
посадки.
Е. При использовании герметика
вместо прокладки образовать
кольцо вокруг нижней стороны
сливного фланца (см. 3D). Вставить
фланец в сливное отверстие мойки,
плотно прижать его вниз, чтобы
выдавить избыток герметика (см. 3D). Удалить выдав-
ленные излишки с нижней кромки отверстия.
Ж. Надеть картонную прокладку на выступающий под
мойкой из отверстия конец фланца. Навернуть на
фланец опорное кольцо, расположенное стрелками
вверх и затянуть его рукой до состояния, при котором
фланец сидит крепко. После этого можно установить
пробку в сливное отверстие и открыть воду, чтобы
убедиться в том, что протечки нет.
З. Надеть крепёжное кольцо на сливной фланец и,
удерживая его, вставить уплотнитель (широкой
стороной вниз) так, чтобы канавка внутри него
совместилась с выступом на сливном фланце, как у
крышки на пластм
ассовой банке (см. 3Е, 3
F и 3G).
Прочитать приведённое ниже важное замечание.
И. Измельчитель устанавливается так, чтобы кнопка
сброса была легко доступна.
ВАЖНОЕ ЗАМЕЧАНИЕ: ОСОБЕННОСТИ УПЛОТНИТЕЛЯ
Если уплотнитель установ-
лен правильно, выступ
сливного фланца входит в
выемку внутри уплотните-
ля и крепёжное кольцо
можно свободно снимать
вниз и поворачивать. Ниж-
ний выступ уплотнителя
служит прокладкой между
нижней кромкой сливного
фланца и верхней кромкой
измельчителя. См. рис. 3G.
4. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
А. Включить измельчитель в
розетку с бытовой
электросетью
ОПАСНО: НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ ЗАЗЕМЛЕНИЯ МОЖЕТ
ПРИВЕСТИ К ЭЛЕКТРОУДАРУ. ПРОВЕРКУ ЗАЗЕМЛЕНИЯ ДОЛЖЕН
ВЫПОЛНИТЬ ОПЫТНЫЙ ЭЛЕКТРИК. ЕСЛИ ШТЕПСЕЛЬ НЕ ВХОДИТ В
РОЗЕТКУ, НЕ ПЫТАЙТЕСЬ ЕГО ИЗМЕНИТЬ. НУЖНУЮ РОЗЕТКУ ДОЛЖЕН
УСТАНОВИТЬ ОПЫТНЫЙ ЭЛЕКТРИК.
УСТАНОВКА УПЛОТНИТЕЛЯ
МОЙКА
ОПОРНОЕ
КОЛЬЦО
КРЕПЁЖНОЕ
КОЛЬЦО
ОПОРНОЕ
КОЛЬЦО
КАНАВКА
НИЖНИЙ
ВЫСТУП
УПЛОТНИТЕЛЬ
НИЖНИЙ
КРАЙ
СЛИВНОГО
ФЛАНЦА
РЕЗИНОВАЯ
ПРОКЛАДКА
МОЙКА
ВЕРХ СЛИВНОГО ФЛАНЦА
КАРТОННАЯ
ПРОКЛАДКА
НИЖНИЙ
КРАЙ
УПЛОТНИ
-
ТЕЛЯ
ОТКРЫТОЕ ОТВЕРСТИЕ
КРЕПЁЖНОЕ
КОЛЬЦО ДОЛЖНО
СВОБОДНО
ДВИГАТЬСЯ ВВЕРХ
И ВНИЗ
ФЛАНЕЦ
КОЛЕНА
КНОПКА СБРОСА
(СПЕРЕДИ)
ВЫПУСКНОЕ КОЛЕНО
МОЙКА
ПРОБКА
СЪЁМНЫЙ
БРЫЗГО
-
ЗАЩИТНИК
СЛИВНОЙ
ФЛАНЕЦ
РЕЗИНОВАЯ
ПРОКЛАДКА (ИЛИ
ГЕРМЕТИК
)
КАРТОННАЯ
ПРОКЛАДКА
ОПОРНОЕ КОЛЬЦО
(СТРЕЛКАМИ ВВЕРХ)
КРЕПЁЖНОЕ КОЛЬЦО
ВЫСТУПЫ ДЛЯ
ЗАТЯЖКИ
УПЛОТНИТЕЛЬ
ПАТРУБОК К
ПОСУДОМОЕЧНОЙ
МАШИНЕ
ПРОКЛАДКА КОЛЕНА
ВИНТЫ
БАЧОК
КАНАВКА
