u
Открыть верхнюю дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u
Не повредите уплотнение дверцы отвёрткой!
u
Снять внешнюю крышку.
Fig. 11 (1)
u
При помощи отвертки освободить крышку опорного
кронштейна и отсоединить. Снять крышку опорного
кронштейна.
Fig. 11 (2)
u
Шлицевой отверткой вывести накладку из зацепления
и отвести в сторону.
Fig. 11 (3)

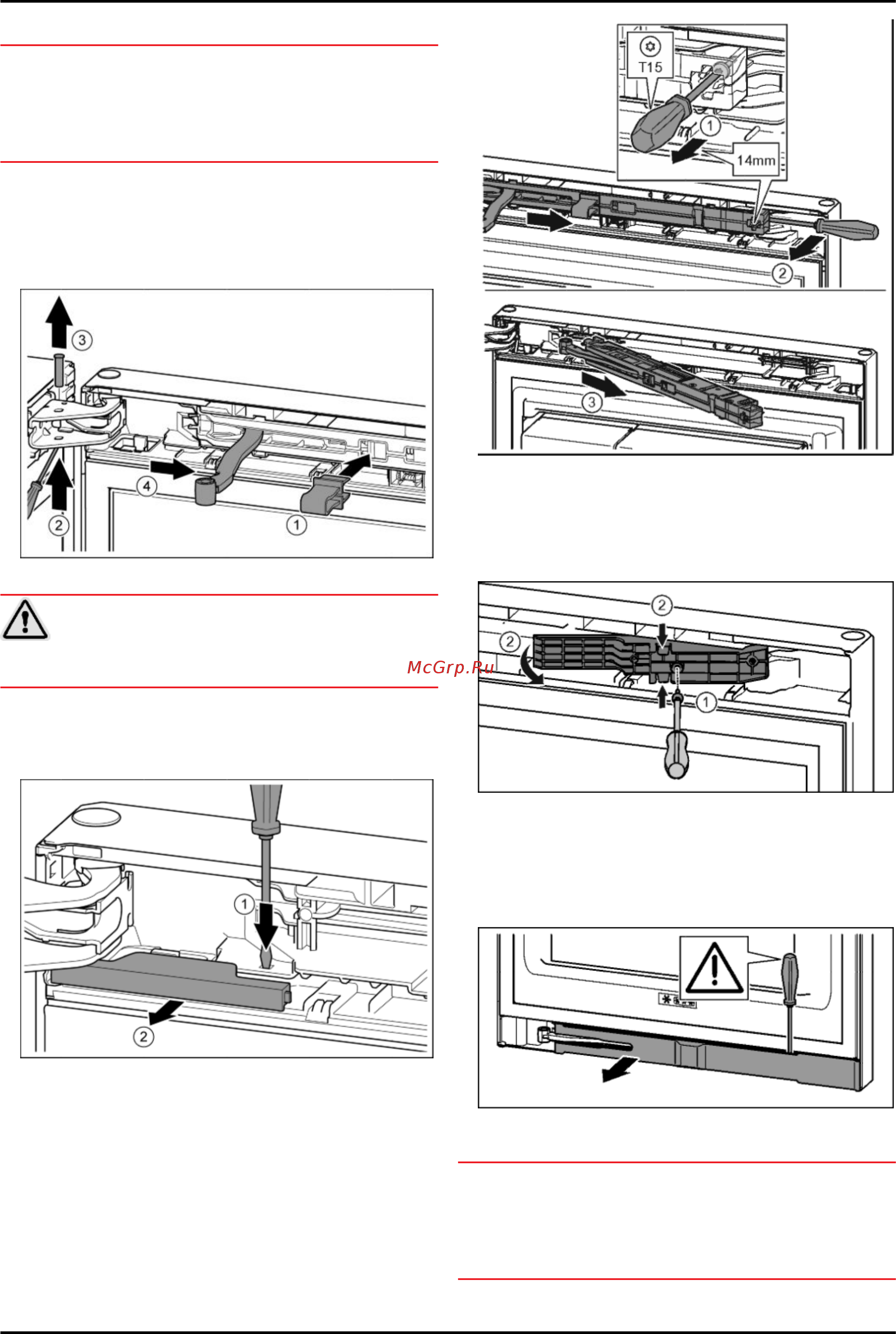

Fig. 12
ОСТОРОЖНО
Опасность защемления складывающимся шарниром!
u
Зафиксировать предохранитель.
u
Зафиксировать предохранитель в отверстии.
Fig. 12 (1)
u
Выкрутить палец при помощи отвертки.
Fig. 12 (2)
u
Извлечь палец движением вверх.
Fig. 12 (3)
u
Повернуть шарнир в направлении двери.
Fig. 12 (4)
Fig. 13
u
Нажать накладку шлицевой отверткой.
Fig. 13 (1)
u
Вынуть крышку из зацепления.
Fig. 13 (2)
Fig. 14
u
Ослабить винт на узле амортизатора с помощью
отвертки Т15 примерно на 14 мм.
Fig. 14 (1)
u
Отверткой со стороны ручки переместиться за узел
амортизатора и повернуть вперед.
Fig. 14 (2)
u
Извлечь узел амортизатора.
Fig. 14 (3)
Fig. 15
*
u
Отпустить винты отверткой Т15.
Fig. 15 (1)
*
u
Извлечь деталь адаптера.
Fig. 15 (2)
*
4.3.2 Снятие нижнего амортизатора закры-
вания двери
Fig. 16
u
Открыть нижнюю дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u
Не повредите уплотнение дверцы отвёрткой!
Ввод в работу
10 * Наличие в зависимости от модели и комплектации
