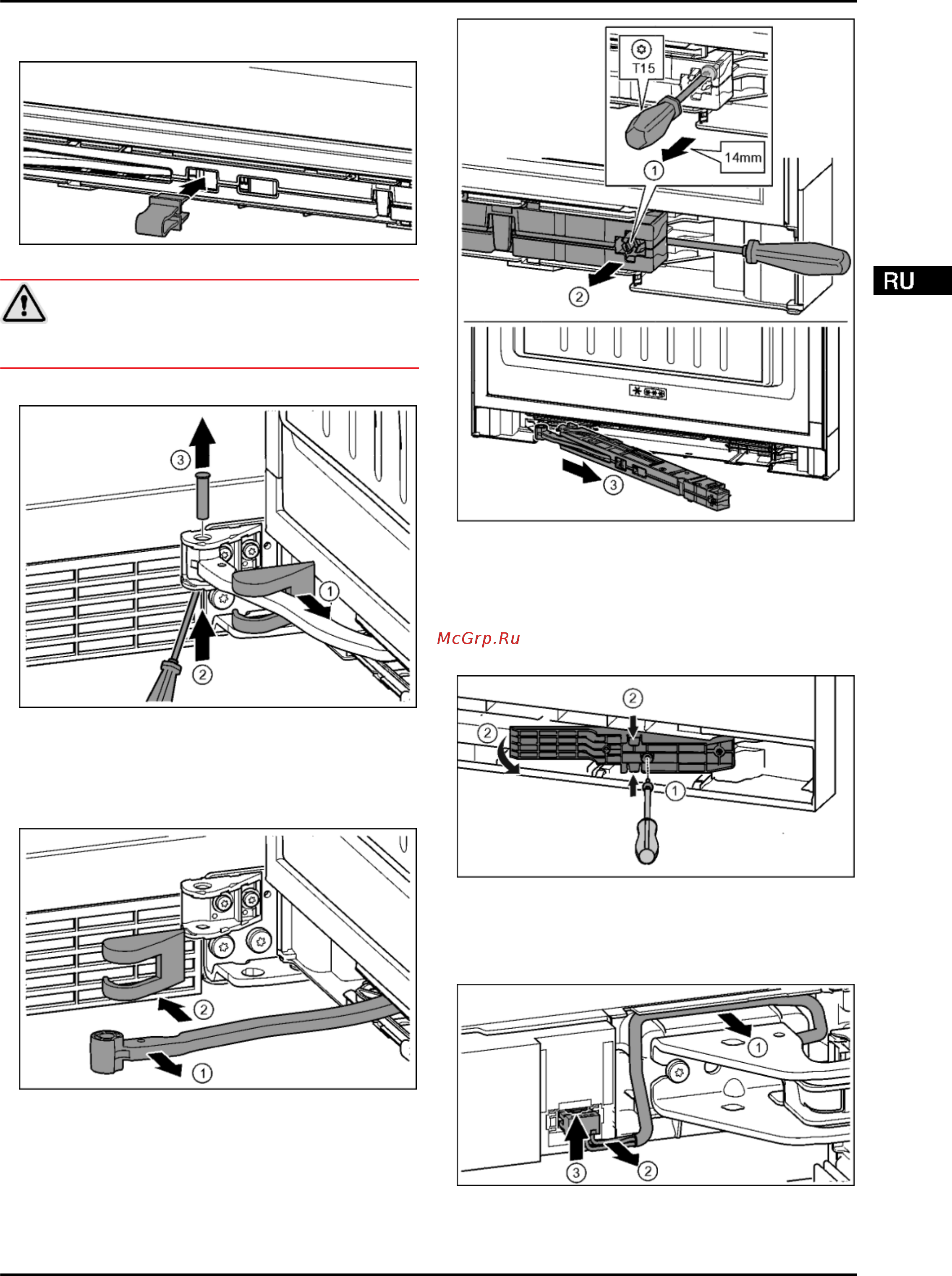

Liebherr CBNPes 5758-20 [11/38] Отсоединение кабельного разъема

Шлицевой отверткой вывести накладку из зацепления

и отвести в сторону.

Fig. 17

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

Зафиксировать предохранитель.

Зафиксировать предохранитель в отверстии.

Fig. 18

Снять крышку опорного кронштейна и переместить

вдоль шарнира.

Fig. 18 (1)

Рукой или отверткой приподнять палец снизу.

Fig. 18 (2)

Вставить отвертку под головку пальца и вытащить его.

Fig. 18 (3)

Fig. 19

Повернуть шарнир в направлении двери.

Fig. 19 (1)

Снять крышку опорного кронштейна.

Fig. 19 (2)

Fig. 20

Ослабить винт на узле амортизатора с помощью

отвертки T15 на ок. 14 мм.

Fig. 20 (1)

Переместить отвертку со стороны ручки за узел аморти-

затора. Повернуть узел вперед.

Fig. 20 (2)

Вытащить узел амортизатора.

Fig. 20 (3)

Отложить узел амортизатора закрывания двери в

сторону.

Fig. 21

Отпустить винты отверткой Т15.

Fig. 21 (1)

Извлечь деталь адаптера.

Fig. 21 (2)

4.3.3 Отсоединение кабельного разъема

Fig. 22

Осторожно освободить кабель над опорным крон-

штейном из направляющей.

Fig. 22 (1)

Ввод в работу

* Наличие в зависимости от модели и комплектации 11
