AVR280
0

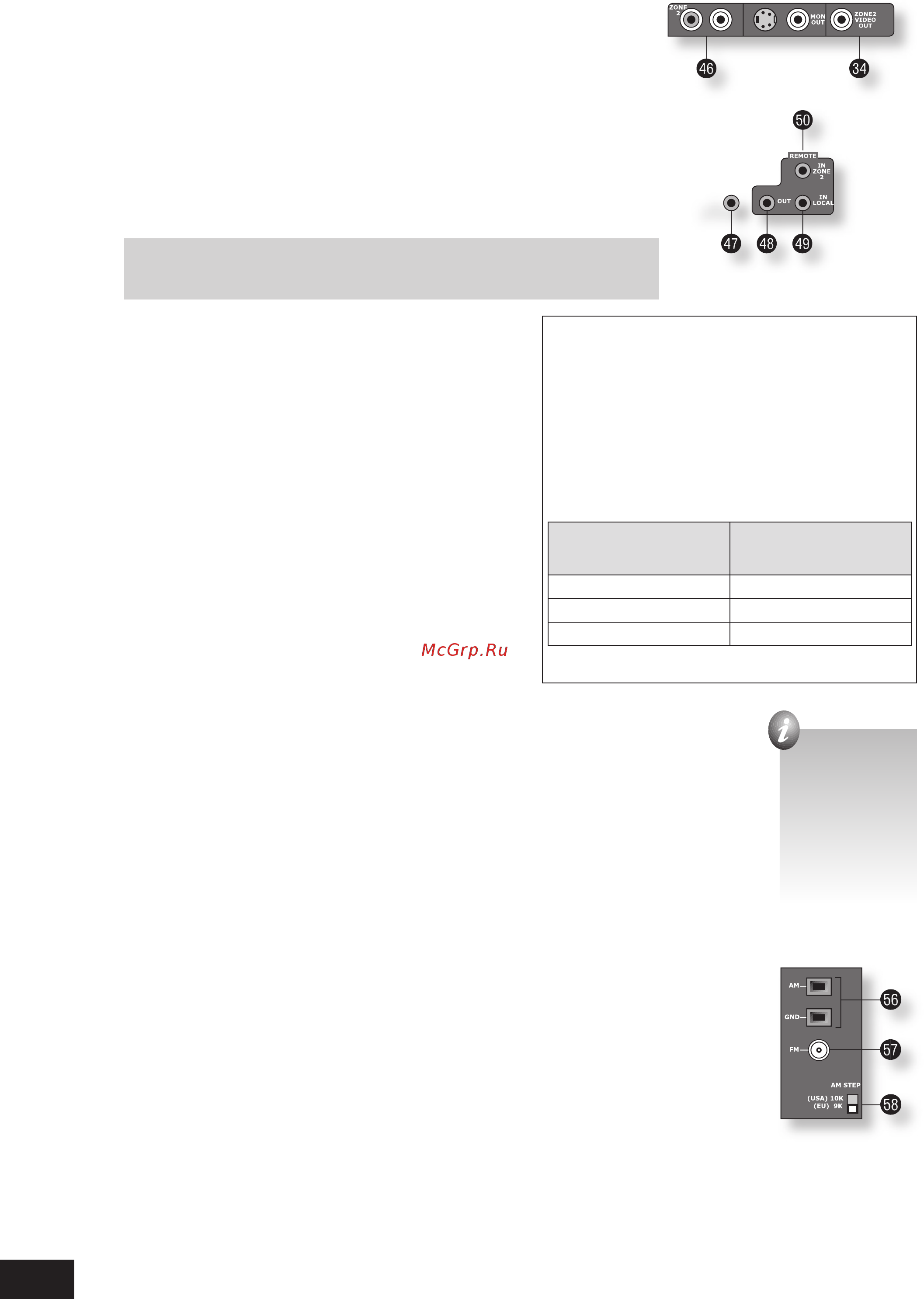

Подключение Зоны
Ресивер AVR280 обеспечивает передачу аналоговых аудио и композитных видеосигналов
во вторую комнату, например в кухню, спальню или холл, и управление этими сигналами
независимо от главной зоны прослушивания/просмотра. Эта вторая комната называется
«Зона 2».
Для Зоны 2 ресивер AVR280 подает на выход аудио сигнал линейного уровня, поступающий
со стереофонического аналогового аудио входа, и композитный видеосигнал,
поступающий с композитного видеовхода (для заданного источника). Необходимость в
аналоговых входах обусловлена тем, что аналого-цифровое преобразование цифровым
сигнальным процессором (DSP) или цифро-аналоговое преобразование для сигналов
Зоны 2 не предусмотрено. Поскольку AVR280 не осуществляет преобразование видео
форматов для Зоны 2, от источника также должен поступать композитный видеосигнал.
По этим причинам мы рекомендуем, чтобы устройства-источники, подключенные
к цифровым входам, были подключены и к аналоговым входам. Источники
высококачественного видеосигнала форматов YUV/RGB и S-Video должны быть
подключены к ресиверу AVR280 и через композитные выходы, чтобы воспроизводимые
ими видеоматериалы можно было смотреть в Зоне 2.
Примечание: Поскольку для Зоны 2 требуется композитный вход, то работа DVD
плеера в режиме прогрессивной развертки при одновременном использовании Зоны
2 невозможна, если DVD плеер не может одновременно подавать на выход сигнал
прогрессивной развертки и композитный сигнал.
4^ ZONE OUT [Выход для Зоны ].
Это аудио выход для Зоны 2. Подключайте эти разъемы к линейному
входу вашего усилителя для Зоны 2.
3$ ZONE VIDEO OUT [Видеовыход для Зоны ] (композитный
видео выход).
Этот видеовыход предназначен для Зоны 2. Подключайте его к
видеодисплею Зоны 2 коаксиальным кабелем с малыми потерями,
имеющим волновое сопротивление 75 Ом.
5) IN ZONE [Вход для Зоны ].
Этот вход позволяет дистанционно управлять ресивером AVR280
из Зоны 2 с помощью инфракрасного пульта дистанционного
управления. Ниже приведена информация о подключении пульта.
Подключение антенн АМ и FM диапазонов
Антенна FM диапазона
Антенна FM диапазона необходима для приема УКВ радиосигналов с
частотной модуляцией.
Несмотря на то, что к ресиверу AVR280 прилагается ленточная
антенна FM диапазона, для оптимального радиоприема рекомендуется дополнительно приобрести
соответствующую антенну, устанавливаемую на крыше или чердаке, так как она обеспечит более высокое
качество приема. (Желательно, чтобы установку антенны на крыше выполнил квалифицированный
специалист по установке антенн, способный должным образом сориентировать антенну на ближайший FM
передатчик.)
В некоторых регионах существует кабельное радиовещание, или в многоквартирных домах установлены
системы разнесения антенн. В любом из этих случаев в вашем доме должно быть контактное гнездо с
маркировкой FM или VHF (не пользуйтесь гнездом с маркировкой TV [Телевизионная]), которое нужно
подключить к входному гнезду 5& AVR280.
Если вы хотите пользоваться прилагаемой ленточной антенной FM диапазона, то закрепите ее как можно
выше на стене так, чтобы элементы, образующие букву «Т», были расположены горизонтально. Поочередно
закрепите антенну на всех пригодных для этого стенах комнаты, чтобы определить стену, обеспечивающую
наилучший прием, и зафиксируйте антенну кнопками или липкой лентой (кнопки не должны контактировать
с внутренним проводом антенны). После сборки антенны (см. блок текста справа), подсоедините штекер
ленточного кабеля к входному гнезду 5& ресивера AVR280.
Антенна АМ диапазона
Антенна АМ диапазона необходима для приема средневолновых радиосигналов с амплитудной модуляцией.
К ресиверу AVR280 прилагается рамочная антенна АМ диапазона. Ее нужно подключить к входам антенны
АМ диапазона 5^ – один конец кабеля к разъему «АМ», а другой конец к разъему «GND» [Заземление] (какой
конец кабеля к какому разъему присоединять, не имеет значения). Поворачивайте антенну до тех пор, пока
не найдете положение, обеспечивающее наилучший прием.
В районе с плохим приемом сигнала или в том случае, если ресивер AVR280 используется внутри
многоэтажного каркасного здания, для улучшения приема можно использовать проволоку длиной от 3 до
5 метров. Закрепите проволоку на возвышении снаружи здания (если возможно) и присоедините один ее
конец к антенному входу АМ диапазона в дополнение к прилагаемой рамочной антенне (рамочную антенну
не отсоединяйте).
Интервал частоты радио настройки в АМ диапазоне необходимо задать в соответствии с регионом вашего
проживания. Для этого воспользуйтесь переключателем 5* на задней панели – установите его на 10 кГц,
если вы живете в Северной Америке, или на 9 кГц, если вы живете в любом другом месте. Обращаем ваше
внимание на то, что если вы живете в Северной Америке, то этот переключатель должен быть установлен в
правильное положение, даже если вы не собираетесь слушать радиопередачи АМ диапазона, потому что в
противном случае изменятся некоторые установки и FM тюнера.
Подключение пульта дистанционного управления для Зоны 2
Приемник, совместимый с разъемом 5), выпускается
компанией Xantech (№ по кат. 291-10). Обращайтесь,
пожалуйста, для приобретения этого приемника к
зарегистрированному дилеру продукции Xantech, так как на
складах компании ARCAM его нет.
Дополнительная информация приведена на сайте www.
xantech.com.
Провода кабеля со штекером, подключаемым к гнезду
диаметром 3,5 мм для дистанционного управления,
соответствуют контактам гнезда, имеющим следующее
функциональное назначение:
Контакты
стереофонического гнезда
диаметром 3,5 мм
Назначение
Центральный Сигнал
Кольцевой 0 В
Общий 12 В, ток не более 30 мА
Приведенные данные соответствуют принятому в Xantech
стандарту проводной передачи ИК-сигналов.
