Подключение аудио сигналов
Всегда, когда возможно, подключайте и аналоговые, и цифровые выходы компонентов-источников.
Это обеспечит использование цифрового входа для главной зоны и соответствующего аналогового
входа для записи на аналоговую кассетную деку или видеомагнитофон и для выхода Зоны 2 (если он
используется).
Для уменьшения фонового гудения и других помех располагайте аудио кабели как можно дальше от
шнуров питания.
Подключение аналоговых сигналов

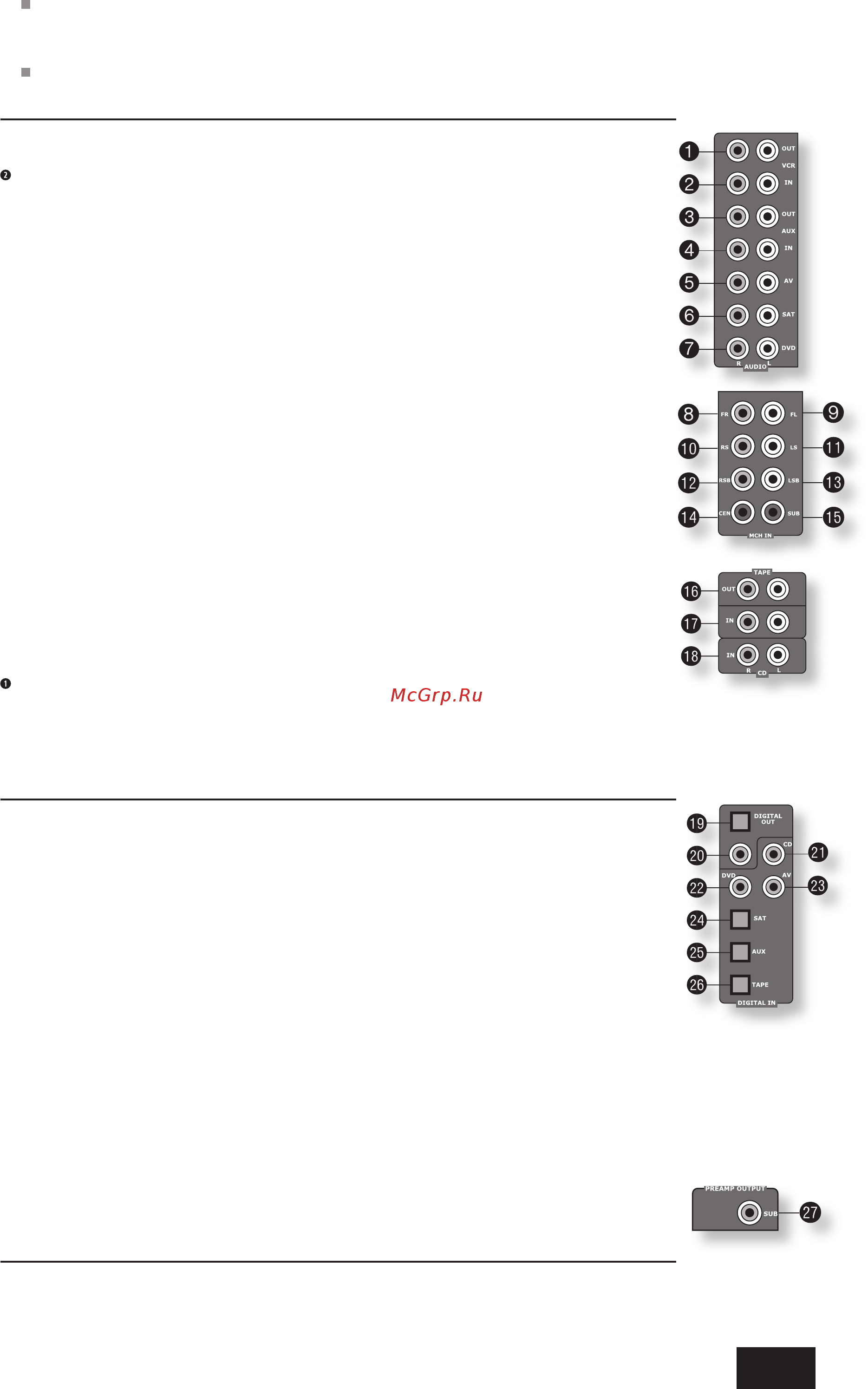

СтереофонИчеСкИе ВхоДы
VCR [Вход для видеомагнитофона], e AUX [Дополнительный вход], f AV [Аудио/видео
источник], g SAT [Ресивер спутникового телевидения], h DVD [DVD плеер], 1& TAPE IN [Вход для
кассетной деки], 1* CD [Вход для CD плеера].
Подключите левые и правые каналы ваших компонентов-источников к левым и правым каналам ресивера.
Подключение проигрывателя виниловых дисков:
Ресивер AVR280 не оснащен предварительным усилителем проигрывателя виниловых дисков. Если вы
хотите подключить такой проигрыватель к AVR280, то вам понадобится внешний предусилитель. Чтобы
выбрать наилучший предусилитель для вашей системы, обратитесь, пожалуйста, за дополнительной
информацией и рекомендациями по месту приобретения ресивера.
МноГоканальные ВхоДы Для ВоСпроИЗВеДенИя ДИСкоВ DVD-A/SACD:
i RIGHT [Правый канал], i LEFT [Левый канал], 1) RIGHT SURROUND [Правый боковой канал],
1! LEFT SURROUND [Левый боковой канал], 1$ CENTRE [Центральный канал], 1% SUB [Сабвуфер].
Подключите к этим входам аудио выходы вашего плеера дисков DVD-Audio или SACD.
1@ RS BACK [Правый тыловой канал] и 1# LS BACK [Левый тыловой канал]
Эти гнезда предусмотрены для форматов аудио, требующих наличия 8 каналов. В настоящее время
форматов, на которые рассчитаны эти гнезда, не существует, но они появятся в ближайшем будущем, и
ваш ресивер будет с ними совместим.
Эти многоканальные входы предназначены для подключения источников сигналов, которые сами
декодируют сигналы каналов пространственного звучания, таких, как DVD-A или SACD плееры.
Ресивер AVR280 переключает эти аналоговые входы непосредственно на аналоговые выходы через
собственную схему регулирования громкости. Этот прямой тракт обеспечивает максимально возможное
качество звука при воспроизведении DVD-A и SACD дисков, но имеет недостаток, выражающийся в
отсутствии регулировки низкочастотной составляющей сигнала DVD-A или SACD плеера. В этом случае
должна использоваться функция регулировки частот на самом плеере.
СтереофонИчеСкИе ВыхоДы
VCR OUT [Выход на видеомагнитофон], d AUX OUT [Дополнительный выход], 1^ TAPE OUT [Выход
на кассетную деку].
Соедините выходы левых и правых каналов с входами левых и правых каналов кассетной деки,
видеомагнитофона или дополнительного устройства (обычно используется маркировка «RECORD IN» [Вход
для записи]). Выходы VCR/AUX можно также использовать для подключения второй и третьей кассетных
дек.
Подключение цифровых сигналов
ВхоДы
2! CD [CD плеер], 2@ DVD [DVD плеер], 2# AV [Аудио/видео компонент], 2$ SAT [Ресивер спутникового
телевидения], 2% AUX [Дополнительный вход], 2^ TAPE [Кассетная дека].
К этим входам подключайте цифровые выходы ваших компонентов-источников.
При необходимости каждый из этих шести цифровых входов можно назначить для использования с
источником входного сигнала, отличным от указанного на маркировке входа, используя страницу «Digital
Settings» [Цифровые настройки] меню настройки. Это значит, что если вы, например, хотите подключить
ваш DVD плеер через оптический вход, то для этого можно использовать оптический вход для ресивера
спутникового телевидения, видео рекордера или кассетной деки, назначив аудио сигнал от этого
цифрового входа кнопке DVD.
ВыхоДы
1(, 2) DIGITAL OUT [Цифровой выход].
Имеются два цифровых выходных разъема: оптический и коаксиальный. Через эти два разъема
всегда передается один и тот же сигнал, и их можно использовать одновременно. Подключайте эти
цифровые выходы к вашим цифровым записывающим устройствам, таким, как CD рекордер, цифровой
видеомагнитофон или MD [Минидиск] плеер.
Если выбран цифровой источник, с цифрового выхода подается точная копия входного цифрового
сигнала. Например, при подаче на вход сигнала от цифрового источника с конфигурацией каналов 5.1, с
цифрового выхода также выводится сигнал формата 5.1.
Если выбран аналоговый источник, сигнал с цифрового выхода не выводится. На этих выходах
сигнал также отсутствует, если в качестве источника выбрано устройство, использующего только HDMI
подключение. Цифровой аудио сигнал с HDMI канала (если он имеется) на эти выходы не подается.
Аналоговый выход предусилителя
2& SUB [Сабвуфер]. Выход для подключения сабвуфера. Подключите этот выход к входу активного
сабвуфера (если таковой имеется).
