Arcam Diva AVR280 S [8/40] Подключение видео компонентов
![Arcam Diva AVR280 S [8/40] Подключение видео компонентов](/views2/1281818/page8/bg8.png)
AVR280
8

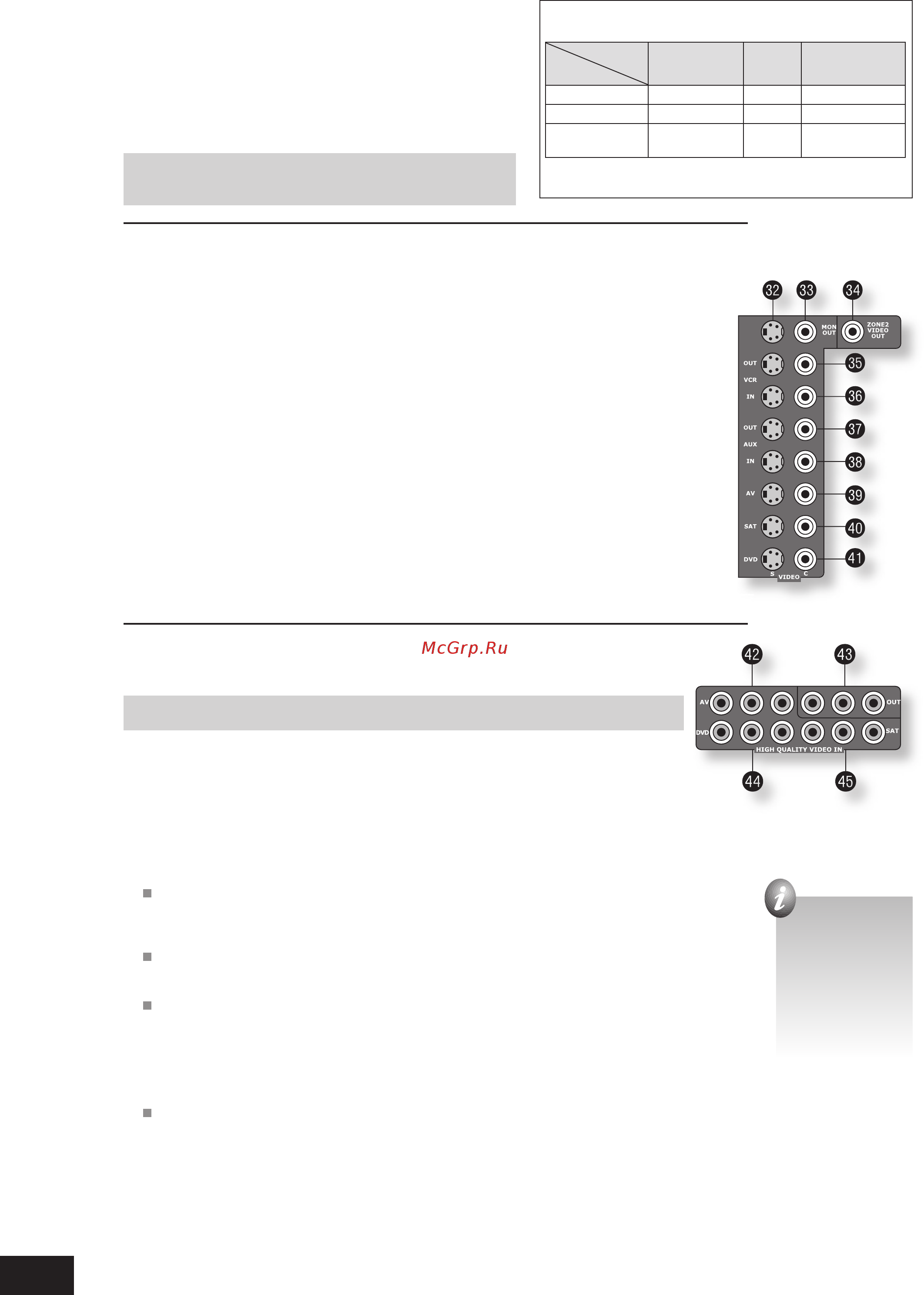

Подключение видео компонентов
Ресивер AVR280 обеспечивает преобразование между различными
форматами видеосигнала. Это означает, что при необходимости
AVR280 может преобразовывать сигналы композитного, S-Video и
компонентного форматов в сигналы других форматов из указанных
(за некоторыми исключениями). Например, для просмотра
записи, воспроизводимой видеомагнитофоном, подключенным
к композитному входу, вы можете использовать S- Video или
компонентный/RGB выход ресивера AVR280. Это позволяет
вам использовать единственное (обычно высококачественное
компонентное/RGB) соединение между AVR280 и вашим
устройством отображения.
Преобразование видеосигнала для закольцованной записи
невозможно. Это значит, что для записи S-Video или композит-
ного сигнала должен подводиться сигнал того же формата.
Композитный/S-Video сигналы
3@, 3# MON OUT [Выход на монитор].
Предусмотрены два видеовыхода – один формата S-Video, а другой композитный. Через эти
разъемы всегда передаются одни и те же данные (и оба, если необходимо, можно использовать
одновременно). Подключите один из этих выходов к видеовходу вашего устройства отображения.
3^ VCR IN [Вход для видеомагнитофона], 3* AUX IN [Дополнительный видео вход], 3( AV
[Аудио/видео источник], 4) SAT [Ресивер спутникового телевидения], 4! DVD [DVD плеер].
Подключите композитные видеовыходы ваших компонентов-источников к этим входам. Выбор
разъема для использования (S-video или композитного) зависит от того, куда будет подаваться
сигнал: если сигнал должен использоваться для Зоны 2, необходим композитный разъем, а если
сигнал должен использоваться для записи (например, на видеомагнитофон), то тип разъема
должен соответствовать соединению с записывающим устройством (т.е. если для записывающего
устройства требуется, например, сигнал формата S-video, то для соединения с источником должен
использоваться S-video-разъем).
Если выполнены оба соединения, то сигнал от S-video-входа будет использоваться для главной
зоны, если не подается компонентный/RGB-сигнал.
3% VCR OUT [Выход на видеомагнитофон], 3& AUX OUT [Дополнительный выход].
Подключите один из этих выходов (S-Video или композитный) к видеовходу вашего
видеомагнитофона или дополнительного устройства. Используемый разъем должен
соответствовать типу видеосигнала источника, с которого вы хотите осуществлять запись
(как описано выше). Например: если вы хотите записать сигнал формата S-Video с ресивера
спутникового телевидения на видеомагнитофон, то разъем для подключения видеомагнитофона
также должен быть формата S-video.
Разъемы для передачи высококачественного (компонентного) видеосигнала
Эти входы ресивера предназначены для подключения к компонентным (YUV / YCrCb) или RGB
выходам. Такие сигналы обычно подаются с DVD плеера, цифрового декодера кабельного
телевидения или игровой приставки и обеспечивают максимальное качество изображения.
Имейте в виду, что разъемы для передачи компонентного видеосигнала высокого качества
работают независимо от композитных/S-Video разъемов.
Компонентный видеосигнал используется, главным образом, в Северной Америке и в регионах,
где принят NTSC стандарт цветного телевидения, в то время как RGB сигнал распространен в
Европе.
Входы 4@ AV [Аудио/видео источник], 4$ DVD [DVD плеер], 4% SAT INPUTS [Ресивер
спутникового телевидения]. Подключайте к этим входам видеовыходы ваших источников
высококачественного видеосигнала.
4# HIGH QUALITY VIDEO OUT [Выход высококачественного видеосигнала]. Подключайте эти
разъемы к компонентным видеовходам вашего устройства отображения.
Важные замечания о входах и выходах высококачественного видеосигнала (HQ-видео)
В меню настроек «Video Settings» [Настройка видео] каждый из этих трех входов
высококачественного компонентного видеосигнала можно по отдельности назначить любому из
других входов, например, вход с маркировкой «DVD» может использоваться для подключения не
только DVD плеера, но и другого устройства. Более подробную информацию см. на странице 14.
Нельзя смешивать компонентные и RGB источники. Выбор компонентного или RGB источника
можно сделать на странице «General Settings» [Основные настройки] меню настроек (см. страницу
10).
Входы высококачественного компонентного видеосигнала имеют достаточную ширину полосы
пропускания, достаточную для передачи видеосигналов с удвоением строк стандарта NTSC
(525/60) или PAL (625/50) (прогрессивная развертка), а также для видеосигнала американского
стандарта HDTV (High-definition television [Телевидение высокой четкости]). Однако при
использовании таких сигналов экранное меню не накладывается на изображение, а выводится на
экран со стандартной чересстрочной разверткой в формате NTSC или PAL (525 или 625 строк) на
сплошном (одноцветном) фоне.
При использовании входов высококачественного видеосигнала сигнал на композитный и S-Video
выходы не подается, поскольку в этом случае обработка сигнала экранного меню может создать на
этих выходах видеосигналы плохого качества.
Возможны следующие преобразования одного видео
формата в другой:
В:
Из:
Композитный S-video Компонентный/
RGB
Композитный Да Да Да
S-Video Да Да Да
Компонентный/
RGB
Нет Нет Да
Ресивер AVR280 не поддерживает преобразование формата
RGB в компонентный формат (или наоборот).
