Меры предосторожности при установке
Устанавливайте устройство так, чтобы оно не ме-
шало водителю управлять автомобилем, а также не
могло нанести травму пассажирам в случае резкой
остановки автомобиля.
Отключите «-» клемму аккумулятора перед на-
чалом установки для снижения вероятности по-
вреждения аппарата и предотвращения короткого
замыкания при подключении.
Перед тем, как окончательно установить ресивер,
подключите электропроводку временно.
Убедитесь, что подсоединения цветных проводов
произведены в соответствии со схемой и что ап-
парат и вся аудиосистема работают правильно.
Неправильное подсоединение может вывести из
строя ресивер (привести к сбоям в работе) или по-
вредить электрическую систему автомобиля.
Для правильной установки используйте только те
комплектующие, которые поставляются с аппара-
том. Использование других комплектующих может
повлечь за собой неисправность.
Проконсультируйтесь с дилером вашей марки ав-
томобиля, если для установки аудиосистемы не-
обходимо просверлить отверстия или произвести
другие изменения в автомобиле.
Устройство должно размещаться в горизонтальном
положении, в местах с достаточной вентиляцией.
Вентиляционные отверстия в устройстве и область
радиатора не должны закрываться - это может при-
вести к перегреву устройства и стать причиной не-
исправностей.
30

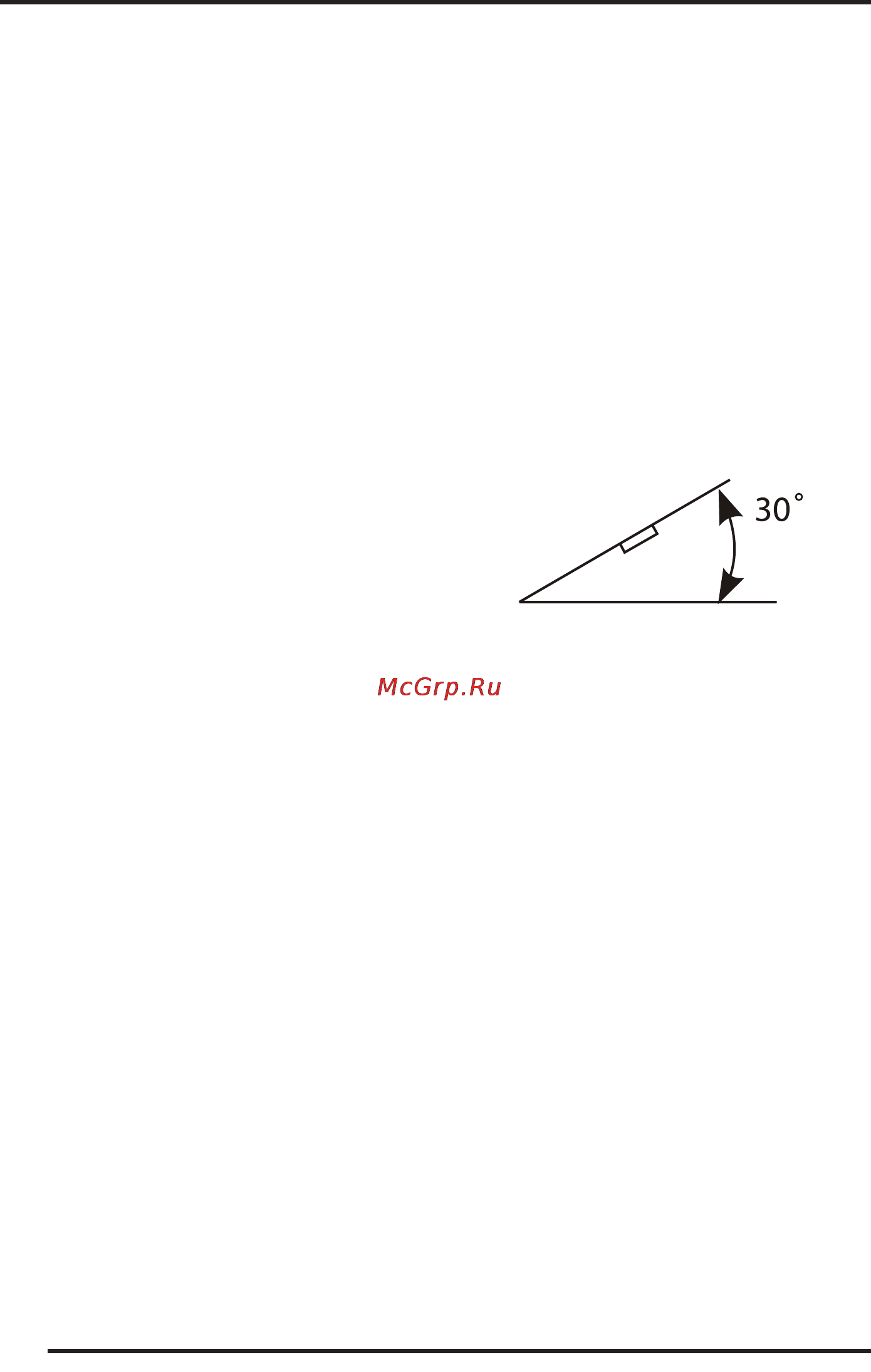

Угол отклонения от вертикали передней стороны
ресивера не должен превышать 30º.
Не устанавливайте ресивер в местах попадания
прямых солнечных лучей или горячего воздуха из
отопителя, а также в местах скопления пыли и грязи
или в местах с сильной вибрацией.
Существует два метода установки: стандартный
монтаж на передней панели и установка с помо-
щью кронштейнов. Далее приводится описание
обоих способов установки с иллюстрациями.
4
ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
