ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
Порядок извлечения аппарата
Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
Снимите металлическую скобу с задней стенки
устройства (если она устанавливалась ранее).
Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из рамки, по-
тянув его на себя.
Тыловой монтаж
Данный метод установки аппарата предполагает
установку с помощью отверстий на боковых по-
верхностях прибора и крепление его на кронштейн
автомобиля. При этом обрамление, монтажная
рама не используются.

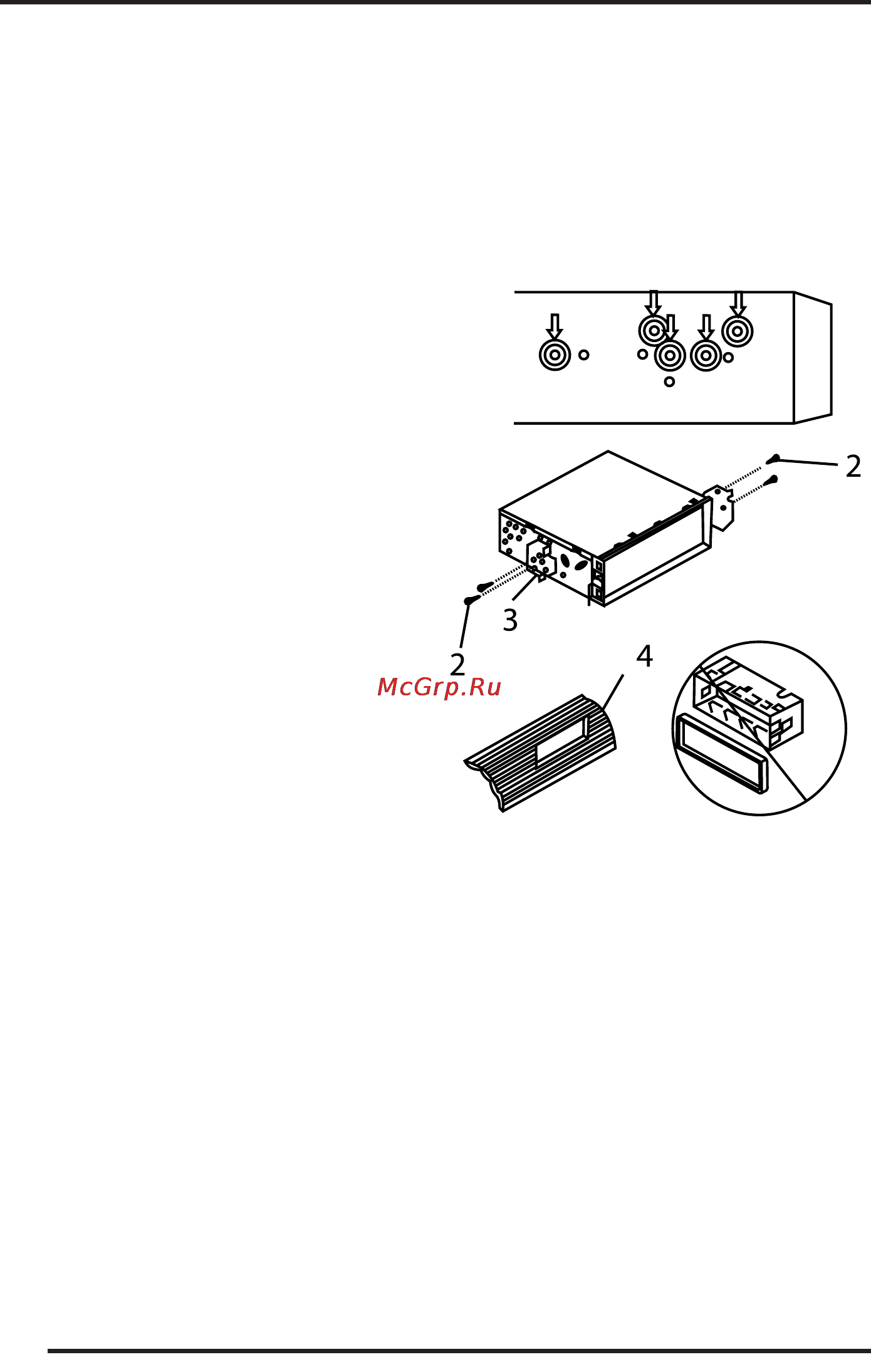

1. Вид сбоку. Расположение отверстий
2. Винты
3. Кронштейн
4. Накладка приборной панели
Выберите позицию, при которой винтовые отвер-
стия кронштейнов, закрепленных в автомобиле, и
винтовые отверстия проигрывателя, отмеченные
буквами, соответствующими названию марки ав-
томобиля, совпадут, и закрепите проигрыватель с
каждой стороны при помощи 2-х винтов длиной не
более 6 мм.
