PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Для проверки правильности натяжения ремня нажмите на ремень между

шкивами с усилием 3 – 5 кг – прогиб ремня должен составлять 10 – 15 мм.

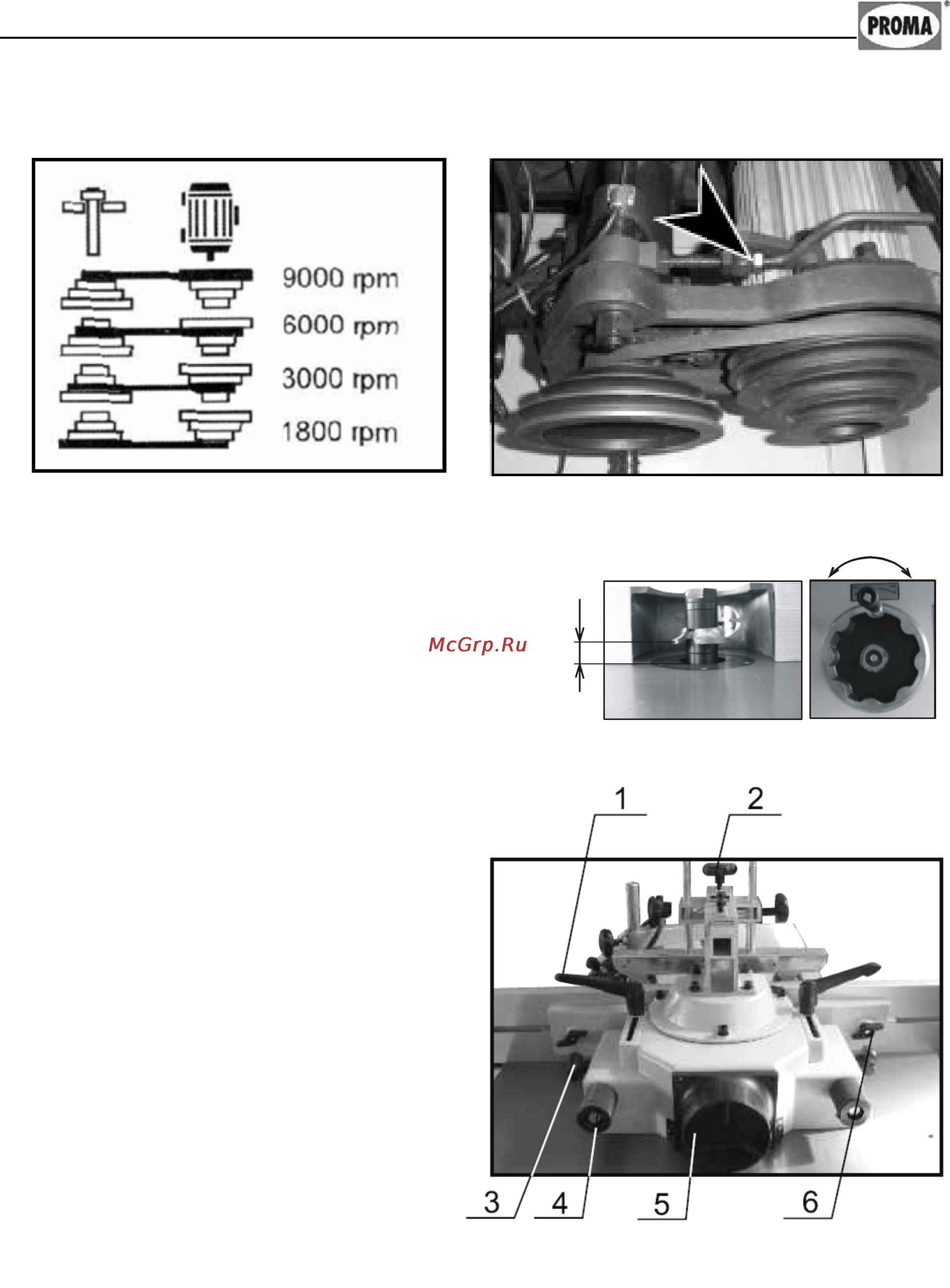

Рисунок 15. Рисунок 16.

Установка высоты шпинделя

Высота шпинделя регулируется при по-

мощи штурвала (7 рис. 2.) сбоку станка.

Наладка защитного кожуха.

Наладка защитного кожуха не-

обходима для установки величины

снимаемого слоя

с обрабатываемого

материала и производится после ус-

тановки фрезы на шпиндель станка

(См. рис. 18.).

1. Ручки зажатия поперечного пе-

ремещения защитного кожуха

(регулировка величины снимае-

мого слоя).

2. Ручка зажатия вспомогательных

направляющих.

3. Винты регулировки наклона на-

правляющих упоров основного

стола.

4. Направляющие поперечного перемещения защитного кожуха с ограничи-

тельными ручками перемещения.

5. Патрубок подключения промышленного пылесоса.

6. Винты зажатия продольного перемещения направляющих упоров основ-

ного стола.

Рисунок 17.

Рисунок18.
