PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
8
3.4. Краткое описание конструкции оборудования.
Фрезерный станок TFS – 100/30 состоит из следующих основных частей:
чугунного стола 1, на котором расположен направляющий упор 2, предназна-
ченный для продольной обработки древесины. Сбоку основного стола по на-
правляющей 10 может перемещаться дополнительный столик 9, предназначен-
ный для обработки торцов обрабатываемого материала. Нижняя часть фрезер-
ного станка
имеет стальную конструкцию с подставкой 3 (см. рис. 2.) на нож-
ках.
К фрезерному станку по дереву можно подключит промышленный пыле-
сос для удаления стружки и пыли из зоны обработки.
3.5. Количество персонала необходимое для работы на оборудовании.
На данном станке, одновременно может работать только один человек.
Внимание! На станке
должны работать только лица старше 18 лет.
3.6. Место расположения персонала во время работы на оборудовании.
Для правильного и свободного управления станком рабочий может нахо-
диться со стороны дополнительного столика или справой стороны станка, ря-
дом с аварийным выключателем. Только при таких положениях рабочего во
время работы на станке есть возможность
свободно управлять всеми необхо-
димыми механизмами станка (их описание приведено в данной инструкции).

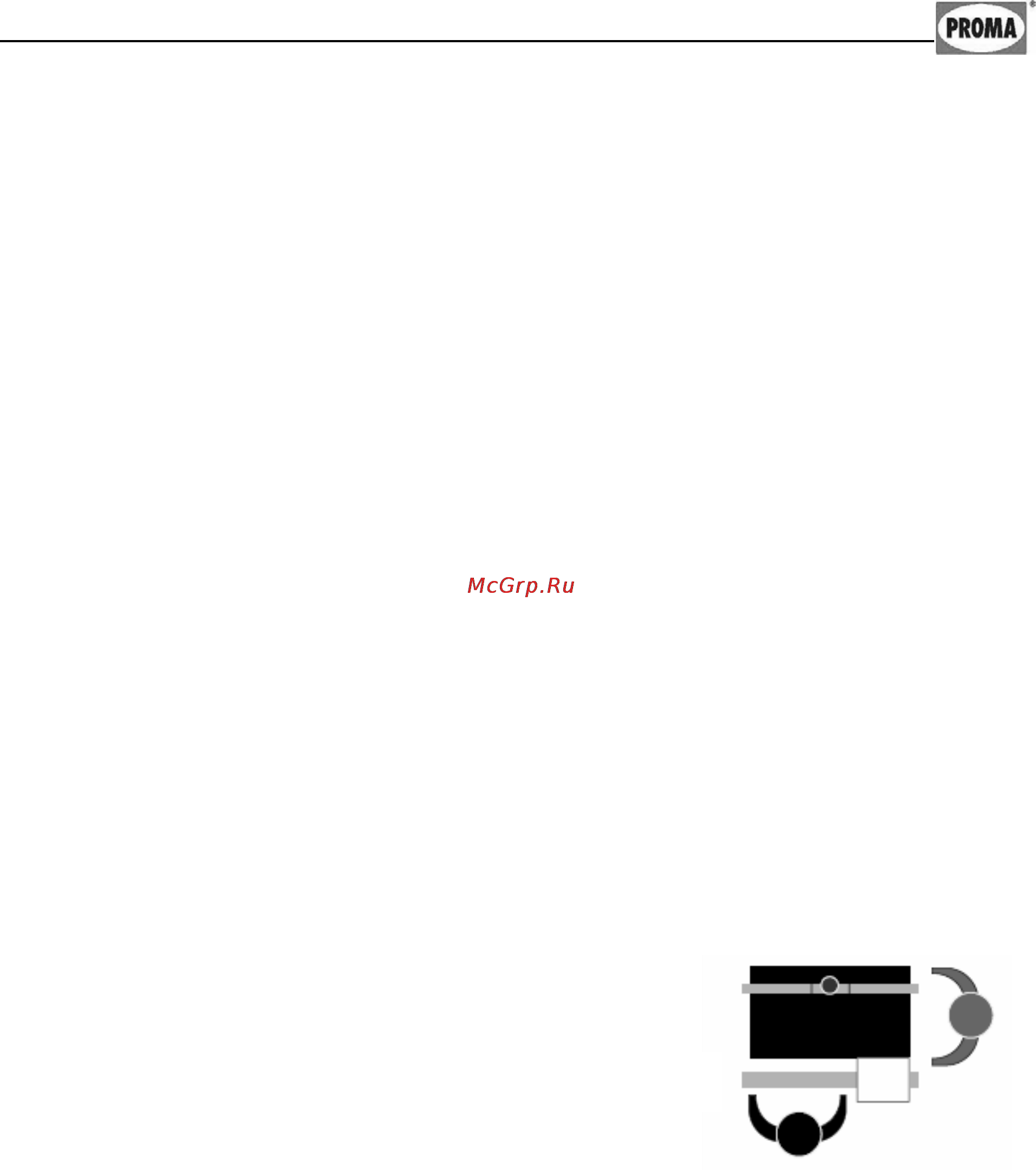

Схема расположения обслуживающего персо-
нала во время работы на станке (см. рис. 3.).
4. Монтаж и установка.
4.1. Транспортировка.
Внимание! Во время сборки станка и при ее транспортировке необходимо
соблюдать максимальную осторожность.
4.2. Подготовка оборудования к монтажу.
Все металлические поверхности станка покрыты специальным защитным
материалом, который необходимо удалить перед началом работы оборудова-
ния. Для удаления этого защитного материала чаще всего используется керо-
син или другие обезжиривающие растворы
. При удалении защитного материа-
ла не используйте нитро растворители, они негативно влияют на краску
Рисунок 3.
