PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Вертикальный ход фрезы 100 мм

Максимальный диаметр фрезы 200 мм

Размер стола 640 × 710 мм

Высота стола 910 мм

Размер дополнительного столика 480 × 500 мм

Длина хода дополнительного столика 1000 мм

Габариты станка (дл./шир./выс.) 1250× 1210 ×910 мм

Масса станка 218 кг

3.2. Уровень шума оборудования

Уровень акустической мощности (А) оборудования (L

)

=75.0 Дб (А) – Значение измерено с нагрузкой.

=71.7 Дб (А) – Значение измерено без нагрузки.

Уровень шума (А) на рабочем месте (L

=73.3 Дб (А) – Значение измерено с нагрузкой.

=66.4 Дб (А) – Значение измерено без нагрузки.

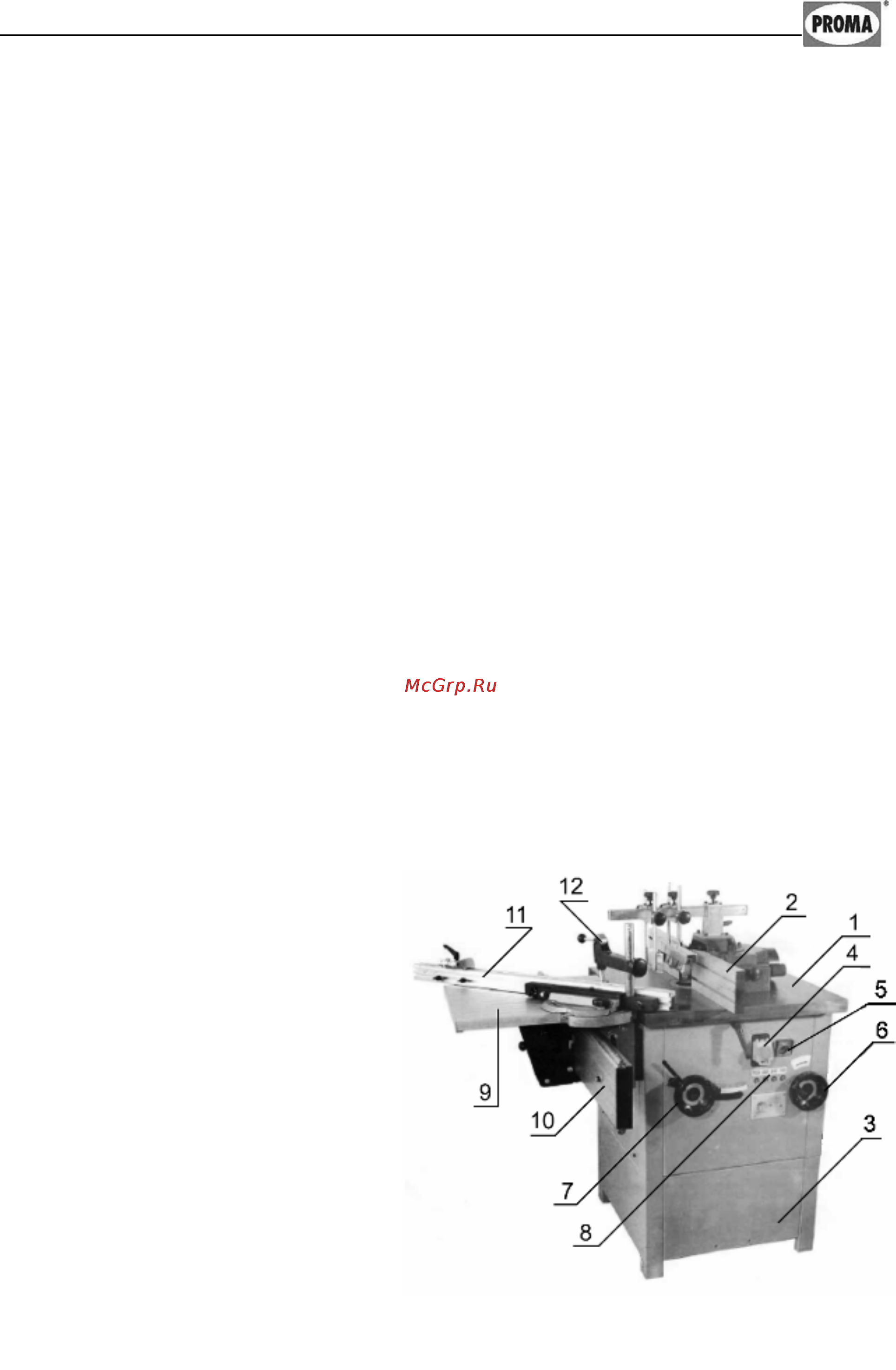

3.3. Узлы и детали оборудования.

1. Основной стол

2. Направляющий упор основного стола.

3. Подставка стола.

4. Выключатель станка.

5. Переключатель

6. Маховик управления накло-

ном стола.

7. Маховик управления выле-

том фрезы.

8. Индикатор установленной

скорости вращения фрезы.

9. Дополнительный, переме-

щающийся столик

10. Направляющая дополнитель-

ного столика с транспорти-

ром.

11. Направляющий упор допол-

нительного столика.

12. Зажим обрабатываемого материала.

Рисунок 2.
