PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
15
7. Электрооборудование.

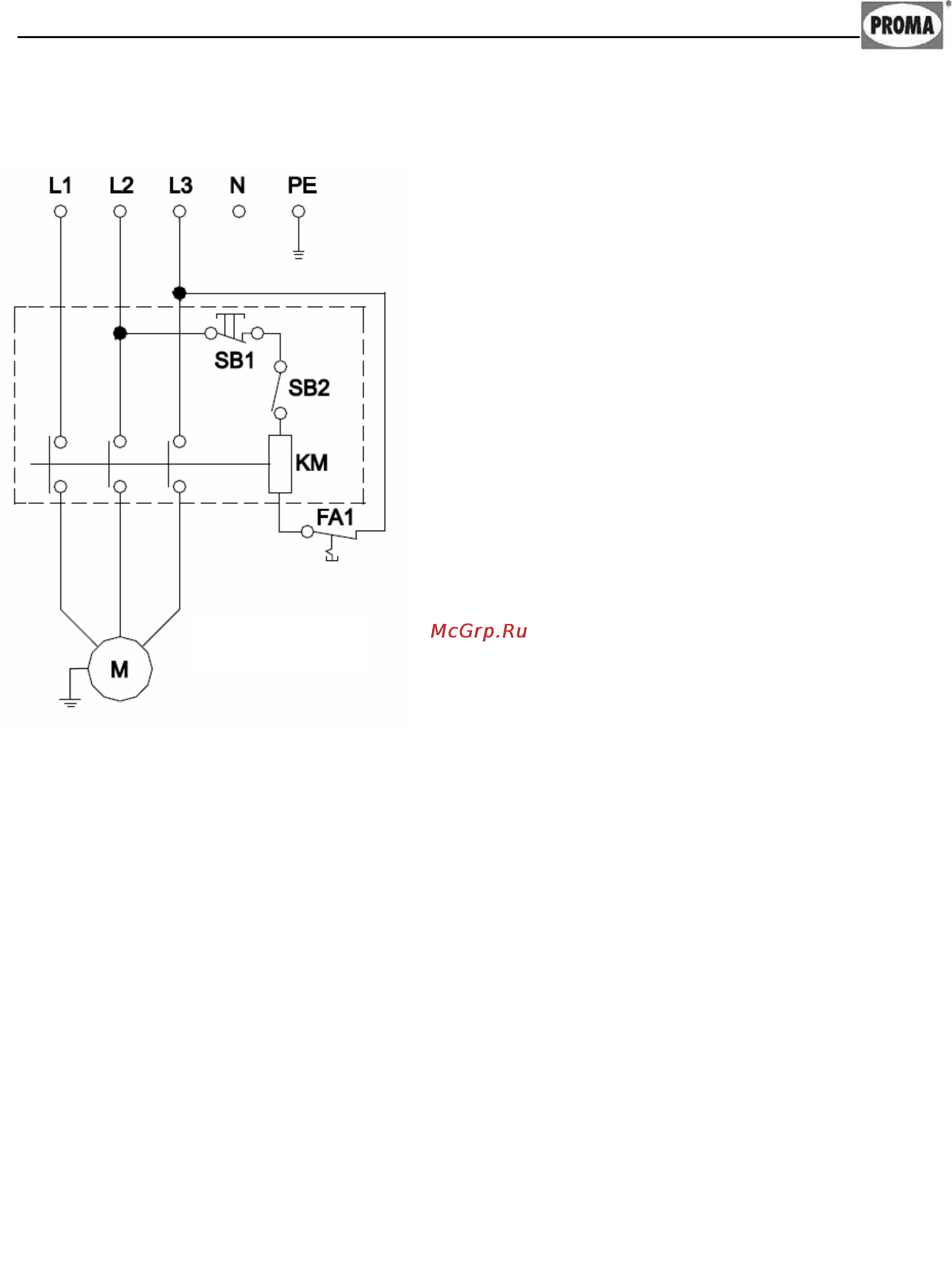

7.1. Схема станка.
7.2. Перечень элементов схемы.
L1, L2, L3 фазовые провода;
N нулевой провод;
PE заземление;
SB1 кнопка стоп;
SB2 кнопка старт;
KM катушка контактора;
M мотор;
FA1 тепловой предохранитель мотора.
7.3.
Описание работы электрооборудо-
вания.
Внимание! работу на электрическом обо-
рудовании станка могут осуществлять толь-
ко специалисты с соответствующей квали-
фикацией.
8. Техническое обслуживание
8.1. Общее положение.
Производить работы по монтажу и ремонту имеет право только специа-
лист с соответствующей квалификацией.
Перед эксплуатацией станка ознакомьтесь с элементами его управления, их
работой и размещением.
Очистка, наладка, ремонтные работы и любые другие манипуляции на
фрезерном станке TFS – 100/30 должны проводиться только в состоянии по-
коя, когда станок не работает и отключён от электрической сети.
Рекомендуем раз в год проводить проверку электродвигателя
специалистом (электромехаником).
Содержите станок и его рабочее пространство в чистоте и в порядке.
В связи с постоянной модернизацией оборудования производитель остав-
ляет за собой право вносить изменения в конструкцию не отражённые в данной
инструкции.
8.2. Смазка оборудования.
На фрезерном станке TFS – 100/30 применены закрытые с 2-х сторон ша-
рикоподшипники и с заложенной смазкой, которая не требует замены. Это
обеспечивает надежную и безотказную работу станка.
Рисунок 23.
