Калибр СВА-160АП [5/6] Табличке аппарата соответствую напряжению и частоте электросети

Содержание

• Page 12 page 1 1
• Сва 160 230 в 1
• Сварочный аппарат 1
• Page 2 page 11 2
• Комплектность 2
• Page 10 page 3 3
• Электромагнитная совместимость 3
• Page 4 page 9 4
• ____________________________________ 4
• Аппарат кроме случаев когда это рекомендует изготовитель в частности изготовитель рекомендует регулировать избыточное напряжение запальников и стабилизаторов дуги 1 сварочные провода сварочные провода должны быть как можно короче они должны быть соединены вместе и располагаться вблизи пола 1 соединения металлические компоненты соединенные с деталью для сварки увеличивают риск получения оператором удара электрическим током при одновременном касании к этим компонентам и электроду оператор должен быть изолирован от всех этих соединенных металлических 4
• Выполнять сварку под дождем 2 не работать с кабелями с поврежденной изоляцией или ослабленными соединениями 2 не производить сварку на контейнерах емкостях или трубах содержащих легковоспламеняющиеся материалы газы или горючие жидкости 2 избегайте сварки материалов очищенных хлорсодержащими 4
• Действителен при заполнении 4
• Для обслуживания должны быть закрыты запрещено модифицировать 4
• Излучение где это необходимо можно заземлять деталь напрямую 1 экраны и защитные приспособления избирательное экранирование и защита других кабелей и аппаратуры в зоне работы сварочного аппарата могут уменьшить помехи в некоторых случаях можно экранировать весь сварочный аппарат 4
• Компонентов 1 заземление предназначенной для сварки детали там где деталь для сварки не связана с землей по соображениям электрической безопасности или по причине своего размера или положения связь свариваемой детали с землей может частично но не полностью сократить электромагнитное 4
• Общие нормы безопасности 2 избегайте прямых контактов со сварочным контуром в состоянии покоя ток вырабатываемый генератором может быть опасен 2 электрическое подсоединение производить в соответствии с общими нормами безопасности 2 сварочный аппарат должен быть подключен к двум фазам питающей электросети с заземленной нейтралью 2 убедитесь в правильном заземлении розетки питания 2 не использовать аппарат в мокрых или влажных помещениях не 4
• При работе сварочного аппарата все отверстия и окна предназначенные 4
• Растворителями и вблизи от таких растворителей 4
• Талон 1 4
• Талон 2 4
• Page 8 page 5 5
• Гарантии изготовителя поставщика 5
• Защита от перегрева 5
• Индикационную лампу аппарат готов к дальнейшему использованию 5
• Не используйте сварочный аппарат для размораживания труб 2 2 во избежании опрокидывания аппарата устанавливайте его на ровных поверхностях 5
• Основные технические данные 5
• Перед подключением убедитесь что напряжение указанное на 5
• Подключает трансформатор к электросети и гасит желтую 5
• Присоединение аппарата к питающей электросети 5
• Сварочный аппарат имеет автоматическую защиту от перегрева 5
• Табличке аппарата соответствую напряжению и частоте электросети 5
• Термостат с автоматическим перезапуском когда обмотка достигает температуры срабатывания защита разрывает цепи питания отключая аппарат от электросети и зажигает желтую индикационную лампу на передней панели после нескольких минут охлаждения защита 5
• Удалите из зоны проведения работ все легковоспламеняющиеся материалы дерево бумагу и т д 2 0 обеспечьте достаточный воздухообмен или средства для удаления сварочного 5
• Page 6 page 7 6
• Техническое обслуживание аппарата 6

Похожие устройства

• Hyundai H-CMMD4049 Инструкция по эксплуатации
• Samsung LE 19R71W Инструкция по эксплуатации
• Vitek VT-3512 Инструкция по эксплуатации
• Siemens EP616PB20E Инструкция по эксплуатации
• Olympus D-40 Zoom Инструкция по эксплуатации
• Vitek VT-3517 Инструкция по эксплуатации
• Siemens EH875SB11E Инструкция по эксплуатации
• Diam VMR-115/5.5H 630036 Инструкция по эксплуатации
• Philips CE132R Инструкция по эксплуатации
• Samsung WF7450NA Инструкция по эксплуатации
• Vitek VT-3518 Инструкция по эксплуатации
• Siemens ET78H502 Инструкция по эксплуатации
• Telwin NORDICA 4.220 Инструкция по эксплуатации
• Philips CED230 Инструкция по эксплуатации
• Samsung LE 19R71B Инструкция по эксплуатации
• Vitek VT-3528 Инструкция по эксплуатации
• Siemens EF735001 Инструкция по эксплуатации
• Wacker Neuson P 35A 620364 Инструкция по эксплуатации
• Philips CED750 Инструкция по эксплуатации
• Vitek VT-6601 Инструкция по эксплуатации

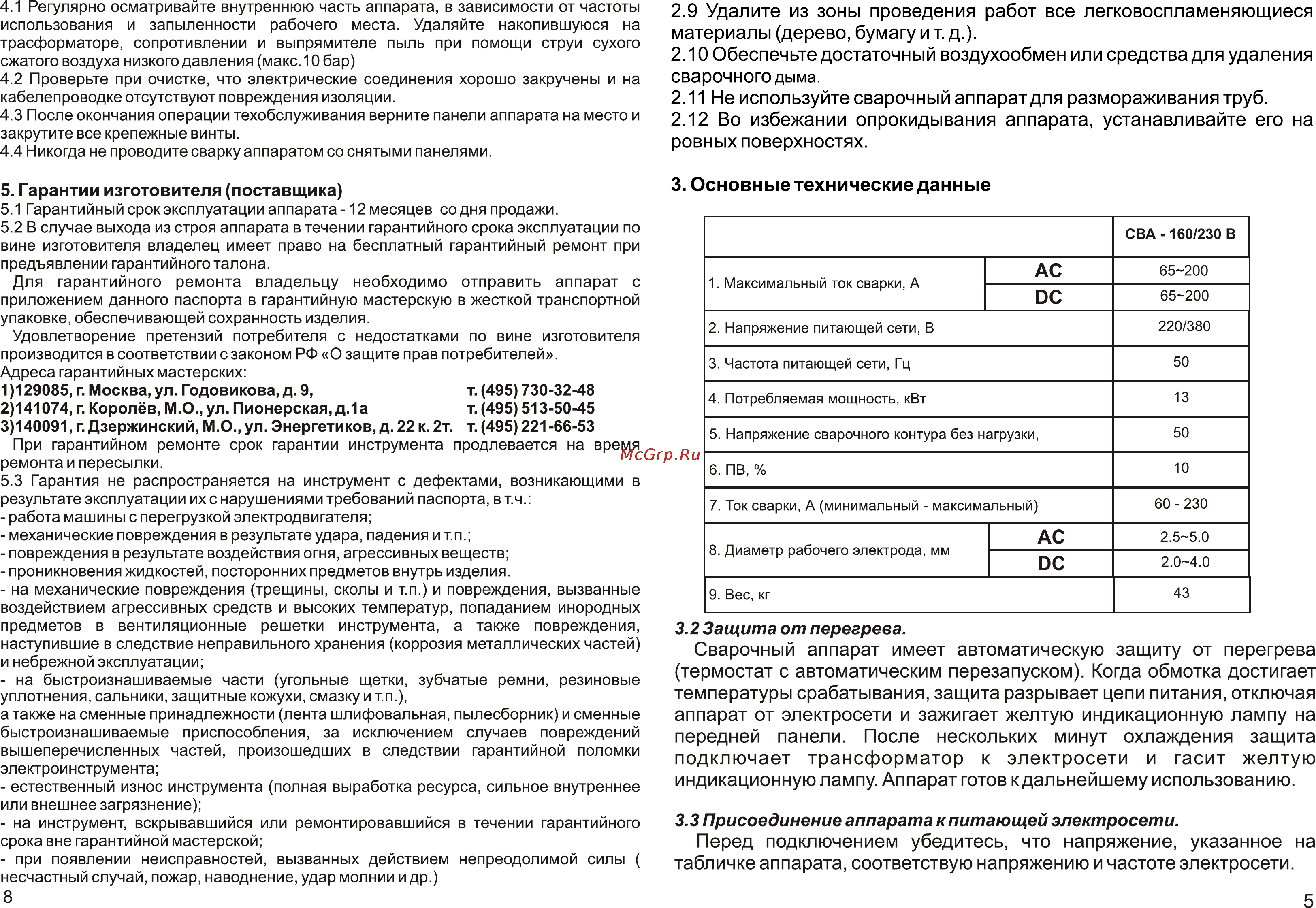

4 1 Регулярно осматривайте внутреннюю часть аппарата в зависимости от частоты использования и запыленности рабочего места Удаляйте накопившуюся на трасформаторе сопротивлении и выпрямителе пыль при помощи струи сухого сжатого воздуха низкого давления макс 10 бар 4 2 Проверьте при очистке что электрические соединения хорошо закручены и на кабелепроводке отсутствуют повреждения изоляции 4 3 После окончания операции техобслуживания верните панели аппарата на место и закрутите все крепежные винты 4 4 Никогда не проводите сварку аппаратом со снятыми панелями 2 9 Удалите из зоны проведения работ все легковоспламеняющиеся материалы дерево бумагу и т д 2 10 Обеспечьте достаточный воздухообмен или средства для удаления сварочного дыма 2 11 Не используйте сварочный аппарат для размораживания труб 2 12 Во избежании опрокидывания аппарата устанавливайте его на ровных поверхностях 5 Гарантии изготовителя поставщика 3 Основные технические данные 5 1 Гарантийный срок эксплуатации аппарата 12 месяцев со дня продажи 5 2 В случае выхода из строя аппарата в течении гарантийного срока эксплуатации по вине изготовителя владелец имеет право на бесплатный гарантийный ремонт при предъявлении гарантийного талона Для гарантийного ремонта владельцу необходимо отправить аппарат с приложением данного паспорта в гарантийную мастерскую в жесткой транспортной упаковке обеспечивающей сохранность изделия Удовлетворение претензий потребителя с недостатками по вине изготовителя производится в соответствии с законом РФ О защите прав потребителей Адреса гарантийных мастерских 1 129085 г Москва ул Годовикова д 9 т 495 730 32 48 2 141074 г Королёв М О ул Пионерская д 1 а т 495 513 50 45 3 140091 г Дзержинский М О ул Энергетиков д 22 к 2т т 495 221 66 53 При гарантийном ремонте срок гарантии инструмента продлевается на время ремонта и пересылки 5 3 Гарантия не распространяется на инструмент с дефектами возникающими в результате эксплуатации их с нарушениями требований паспорта вт ч работа машины с перегрузкой электродвигателя механические повреждения в результате удара падения и т п повреждения в результате воздействия огня агрессивных веществ проникновения жидкостей посторонних предметов внутрь изделия на механические повреждения трещины сколы и т п и повреждения вызванные воздействием агрессивных средств и высоких температур попаданием инородных предметов в вентиляционные решетки инструмента а также повреждения наступившие в следствие неправильного хранения коррозия металлических частей и небрежной эксплуатации на быстроизнашиваемые части угольные щетки зубчатые ремни резиновые уплотнения сальники защитные кожухи смазку и т п а также на сменные принадлежности лента шлифовальная пылесборник и сменные быстроизнашиваемые приспособления за исключением случаев повреждений вышеперечисленных частей произошедших в следствии гарантийной поломки электроинструмента естественный износ инструмента полная выработка ресурса сильное внутреннее или внешнее загрязнение на инструмент вскрывавшийся или ремонтировавшийся в течении гарантийного срока вне гарантийной мастерской при появлении неисправностей вызванных действием непреодолимой силы несчастный случай пожар наводнение удар молнии и др 8 СВА 160 230 В 1 Максимальный ток сварки А АС 65 200 С 65 200 220 380 2 Напряжение питающей сети В 3 Частота питающей сети Гц 50 4 Потребляемая мощность кВт 13 5 Напряжение сварочного контура без нагрузки 50 6 ПВ 10 60 230 7 Ток сварки А минимальный максимальный 8 Диаметр рабочего электрода мм АС ОС 9 Вес кг 2 5 5 0 2 0 4 0 43 3 2 Защита от перегрева Сварочный аппарат имеет автоматическую защиту от перегрева термостат с автоматическим перезапуском Когда обмотка достигает температуры срабатывания защита разрывает цепи питания отключая аппарат от электросети и зажигает желтую индикационную лампу на передней панели После нескольких минут охлаждения защита подключает трансформатор к электросети и гасит желтую индикационную лампу Аппарат готов к дальнейшему использованию 3 3 Присоединение аппарата к питающей электросети Перед подключением убедитесь что напряжение указанное табличке аппарата соответствую напряжению и частоте электросети на 5
