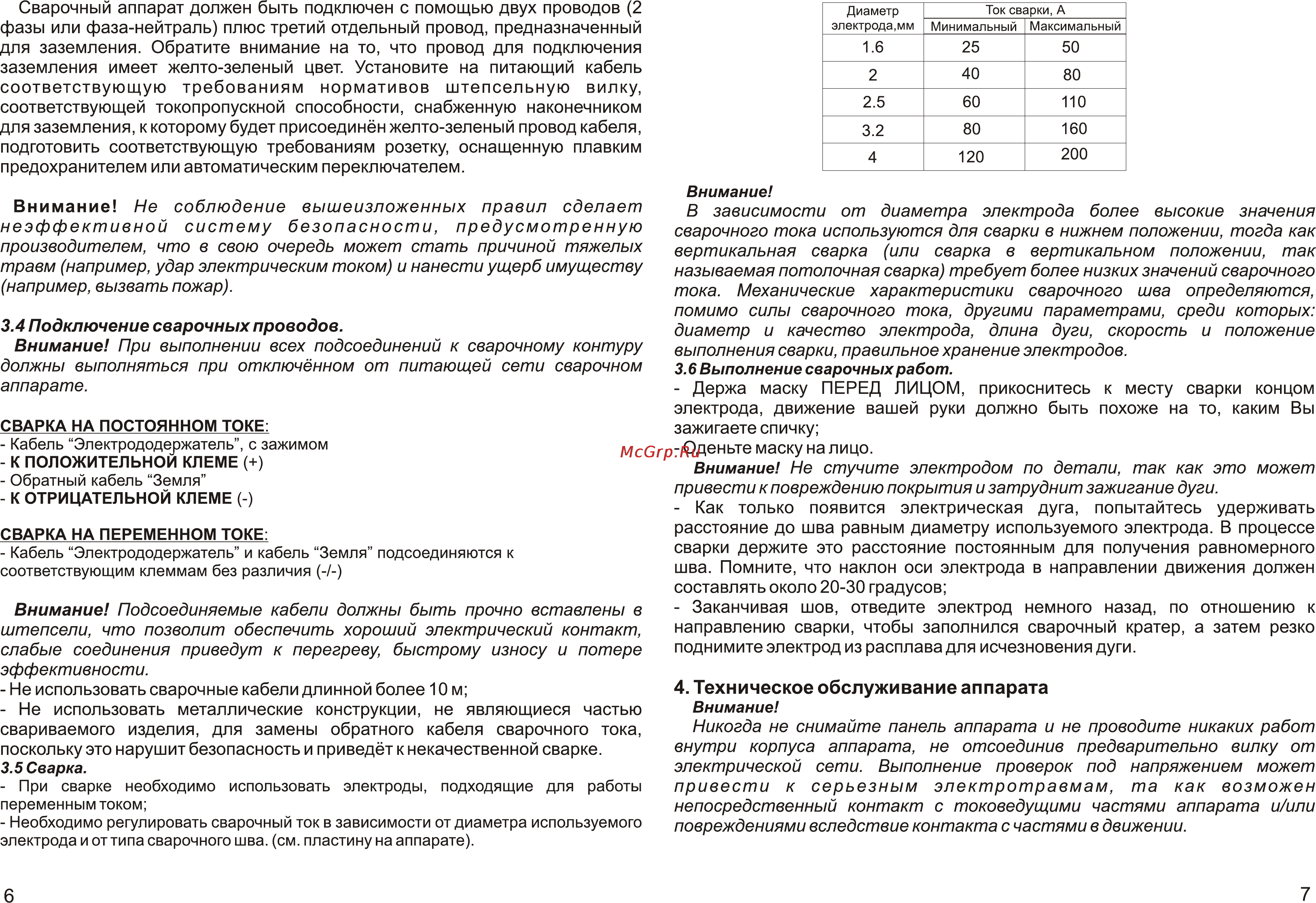

Сварочный аппарат должен быть подключен с помощью двух проводов 2 фазы или фаза нейтраль плюс третий отдельный провод предназначенный для заземления Обратите внимание на то что провод для подключения заземления имеет желто зеленый цвет Установите на питающий кабель соответствующую требованиям нормативов штепсельную вилку соответствующей токопропускной способности снабженную наконечником для заземления к которому будет присоединён желто зеленый провод кабеля подготовить соответствующую требованиям розетку оснащенную плавким предохранителем или автоматическим переключателем Диаметр электрода мм Ток сварки А Минимальный Максимальный 1 6 25 50 2 40 80 2 5 60 110 3 2 80 160 4 120 200 Внимание Внимание Не соблюдение вышеизложенных правил сделает неэффективной систему безопасности предусмотренную производителем что в свою очередь может стать причиной тяжелых травм например удар электрическим током и нанести ущерб имуществу например вызвать пожар 3 4 Подключение сварочных проводов Внимание При выполнении всех подсоединений к сварочному контуру должны выполняться при отключённом от питающей сети сварочном аппарате СВАРКА НА ПОСТОЯННОМ ТОКЕ Кабель Электрододержатель с зажимом К ПОЛОЖИТЕЛЬНОЙ КЛЕМЕ Обратный кабель Земля К ОТРИЦАТЕЛЬНОЙ КЛЕМЕ СВАРКА НА ПЕРЕМЕННОМ ТОКЕ Кабель Электрододержатель и кабель Земля подсоединяются к соответствующим клеммам без различия Внимание Подсоединяемые кабели должны быть прочно вставлены в штепсели что позволит обеспечить хороший электрический контакт слабые соединения приведут к перегреву быстрому износу и потере эффективности Не использовать сварочные кабели длинной более 10 м Не использовать металлические конструкции не являющиеся частью свариваемого изделия для замены обратного кабеля сварочного тока поскольку это нарушит безопасность и приведёт к некачественной сварке 3 5 Сварка При сварке необходимо использовать электроды подходящие для работы переменным током Необходимо регулировать сварочный ток в зависимости от диаметра используемого электрода и от типа сварочного шва см пластину на аппарате 6 В зависимости от диаметра электрода более высокие значения сварочного тока используются для сварки в нижнем положении тогда как вертикальная сварка или сварка в вертикальном положении так называемая потолочная сварка требует более низких значений сварочного тока Механические характеристики сварочного шва определяются помимо силы сварочного тока другими параметрами среди которых диаметр и качество электрода длина дуги скорость и положение выполнения сварки правильное хранение электродов 3 6 Выполнение сварочных работ Держа маску ПЕРЕД ЛИЦОМ прикоснитесь к месту сварки концом электрода движение вашей руки должно быть похоже на то каким Вы зажигаете спичку Оденьте маску на лицо Внимание Не стучите электродом по детали так как это может привести к повреждению покрытия и затруднит зажигание дуги Как только появится электрическая дуга попытайтесь удерживать расстояние до шва равным диаметру используемого электрода В процессе сварки держите это расстояние постоянным для получения равномерного шва Помните что наклон оси электрода в направлении движения должен составлять около 20 30 градусов Заканчивая шов отведите электрод немного назад по отношению к направлению сварки чтобы заполнился сварочный кратер а затем резко поднимите электрод из расплава для исчезновения дуги 4 Техническое обслуживание аппарата Внимание Никогда не снимайте панель аппарата и не проводите никаких работ внутри корпуса аппарата не отсоединив предварительно вилку от электрической сети Выполнение проверок под напряжением может привести к серьезным электротравмам та как возможен непосредственный контакт с токоведущими частями аппарата и или повреждениями вследствие контакта с частями в движении 7
