![HP LaserJet M506dn (F2A69A) A4 Duplex Net [13/130] Вид принтера сзади](/img/pdf.png)
HP LaserJet M506dn (F2A69A) A4 Duplex Net [13/130] Вид принтера сзади
![HP LaserJet M506dn (F2A69A) A4 Duplex Net [13/130] Вид принтера сзади](/views2/1284312/page13/bgd.png)
11 Панель управления с цветным сенсорным экраном (только модели x)
12 Устройство подачи на 550 листов, лоток 3 (включено в комплектацию модели x дополнительно приобретается для
других моделей)
ПРИМЕЧАНИЕ. Ко всем моделям принтера можно подсоединять до трех дополнительных податчиков бумаги на 1
x 550 листов (лотки 3, 4 и 5). Лоток 3 входит в комплект поставки модели x.

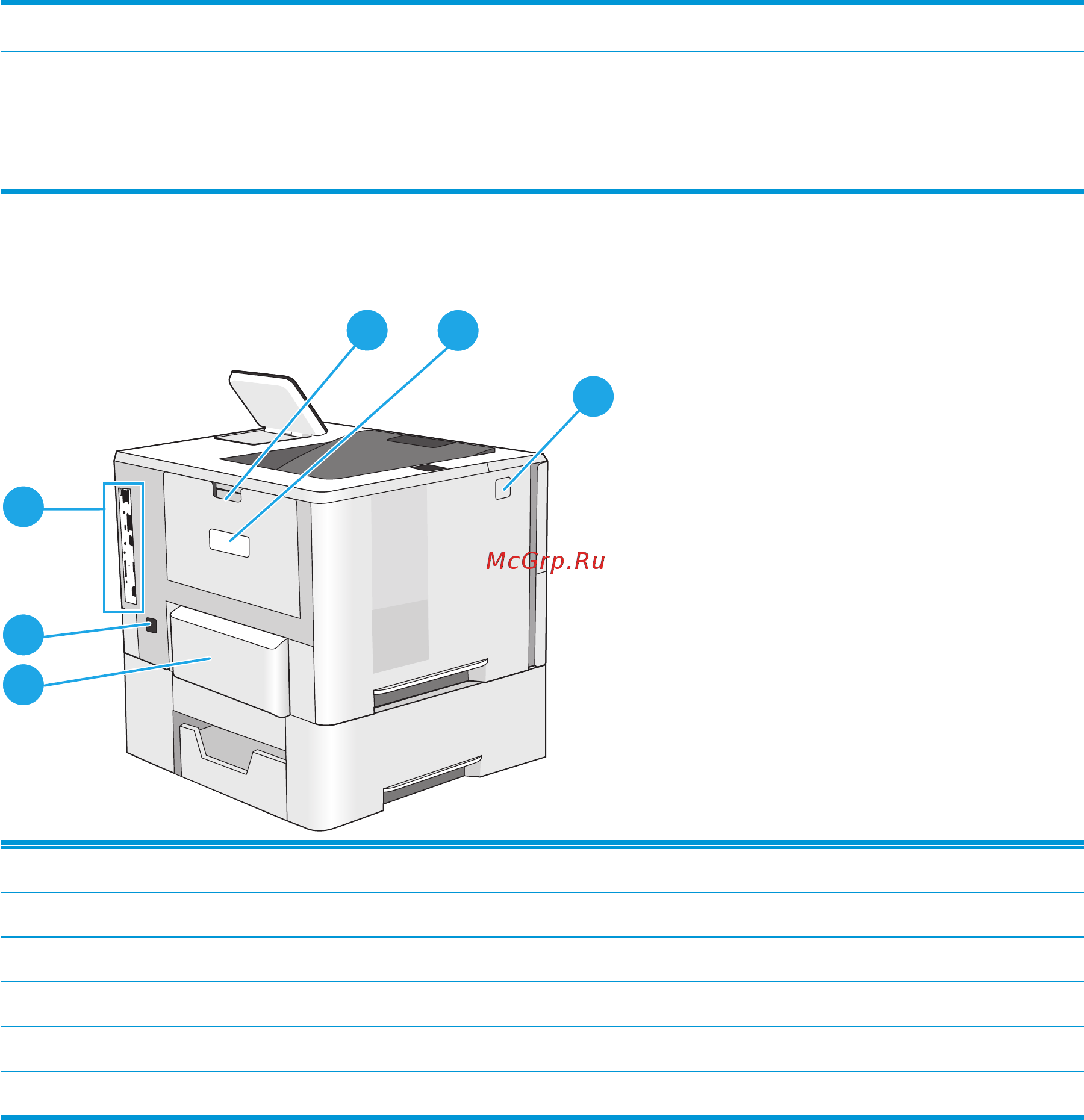

Вид принтера сзади
1
2
3
6
5
4
1 Задняя дверца (доступ для устранения замятий)
2 Этикетка с серийным номером и кодом продукта
3 Кнопка фиксатора верхней крышки
4 Крышка лотка 2 (откидывается вверх, когда загружена бумага формата Legal)
5 Разъем питания
6 Форматтер (содержит интерфейсные порты)
RUWW Изображения принтера 3
