![HP LaserJet M506dn (F2A69A) A4 Duplex Net [15/130] Вид панели управления сенсорная панель управления только для модели x](/img/pdf.png)
HP LaserJet M506dn (F2A69A) A4 Duplex Net [15/130] Вид панели управления сенсорная панель управления только для модели x
![HP LaserJet M506dn (F2A69A) A4 Duplex Net [15/130] Вид панели управления сенсорная панель управления только для модели x](/views2/1284312/page15/bgf.png)
?
1 2 3
4 5 6
7 8 9
0
C
OK
1
2
3
4
5
6
7
8
9
11
10

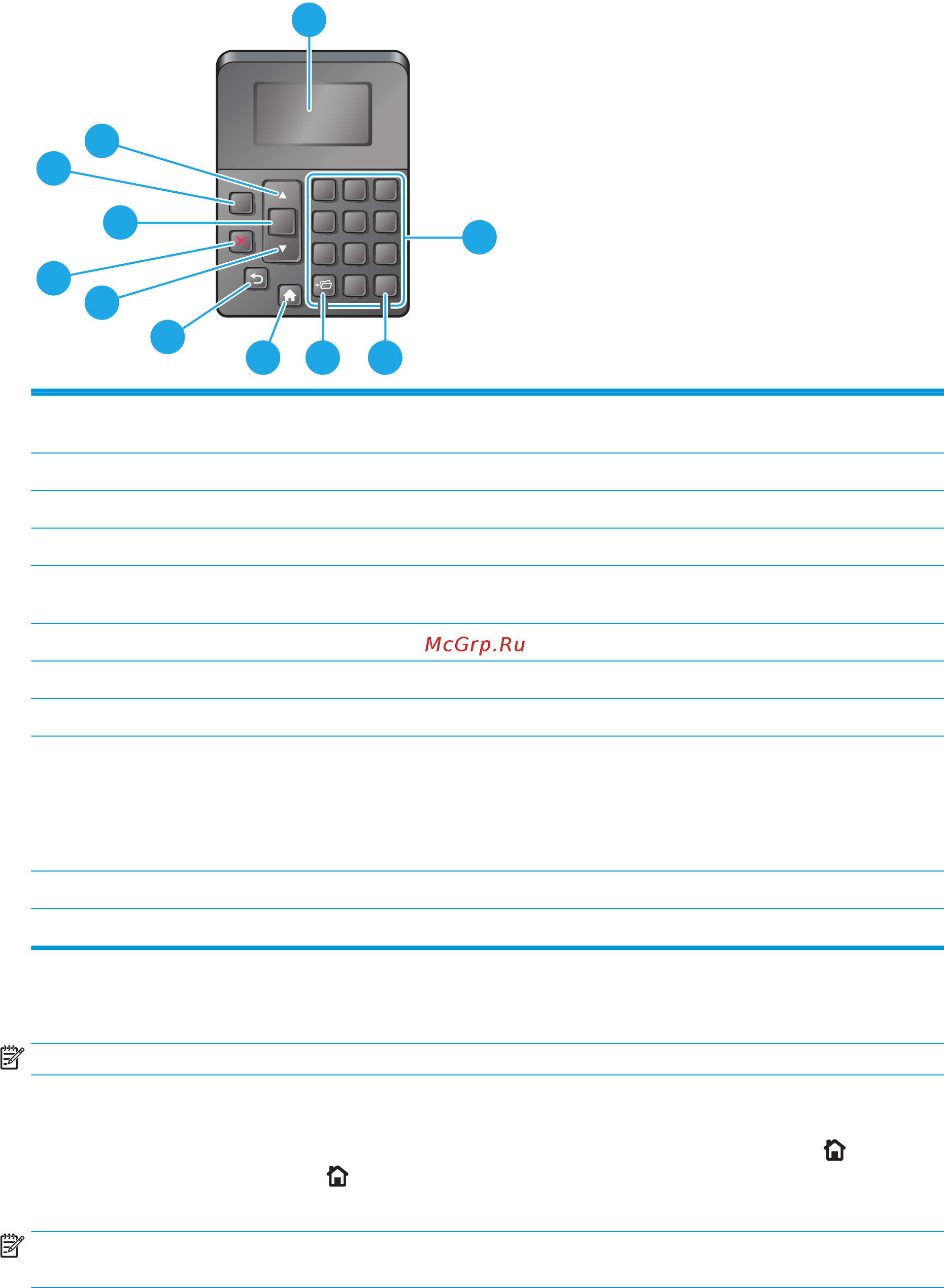

1 Дисплей панели
управления
Показывает информацию о состоянии, меню, справочную информацию и сообщения об
ошибке.
2 Цифровая клавиатура Ввод числовых значений.
3 Кнопка очистки Восстанавливает значения по умолчанию и закрывает экран справки.
4 Кнопка папки Обеспечивает быстрый доступ к меню Получить задания.
5 Кнопка главного
экрана
Открытие меню и возврат на начальную страницу
6 Кнопка возврата Переход на уровень назад в де
реве мен
ю или переход на один шаг назад в числовой записи.
7 Стрелка вниз Переход к следующему элементу списка или уменьшение значения числовых элементов.
8 Кнопка "Стоп" Отмена текущего задания печати и удаление страниц из принтера
9 Кнопка OK
●
Сохранение выбранного значения параметра.
●
Выполнение действия, связанного с элементом, выделенным на экране панели
управления.
●
Уст
р
анение состояния ошибки, если это возможно.
10 Кнопка справки Предоставление информации о сообщении на экране панели управления.
11 Стрелка вверх Переход к предыдущему элементу списка или увеличение значения числовых элементов.
Вид панели управления (сенсорная панель управления, только для модели x)
ПРИМЕЧАНИЕ. Наклоните панель управления для удобства обзора.
На начальном экране есть доступ к функциям принтера, и отображается его текущее состояние.
Вернуться на Главный экран можно в любой момент, коснувшись кнопки Главного экрана
.
Коснитесь кнопки Главный экран
в левой части панели управления принтера. Можно также нажать
кнопку Главный экран в левом верхнем углу большинства экранов.
ПРИМЕЧАНИЕ. Функции, доступные на главном экране, могут различаться, в зависимости от
конфигурации принтера.
RUWW Изображения принтера 5
