![HP LaserJet M506dn (F2A69A) A4 Duplex Net [22/130] Размеры принтера](/img/pdf.png)
HP LaserJet M506dn (F2A69A) A4 Duplex Net [22/130] Размеры принтера
![HP LaserJet M506dn (F2A69A) [22/130] Размеры принтера](/views2/1284312/page22/bg16.png)
Размеры принтера

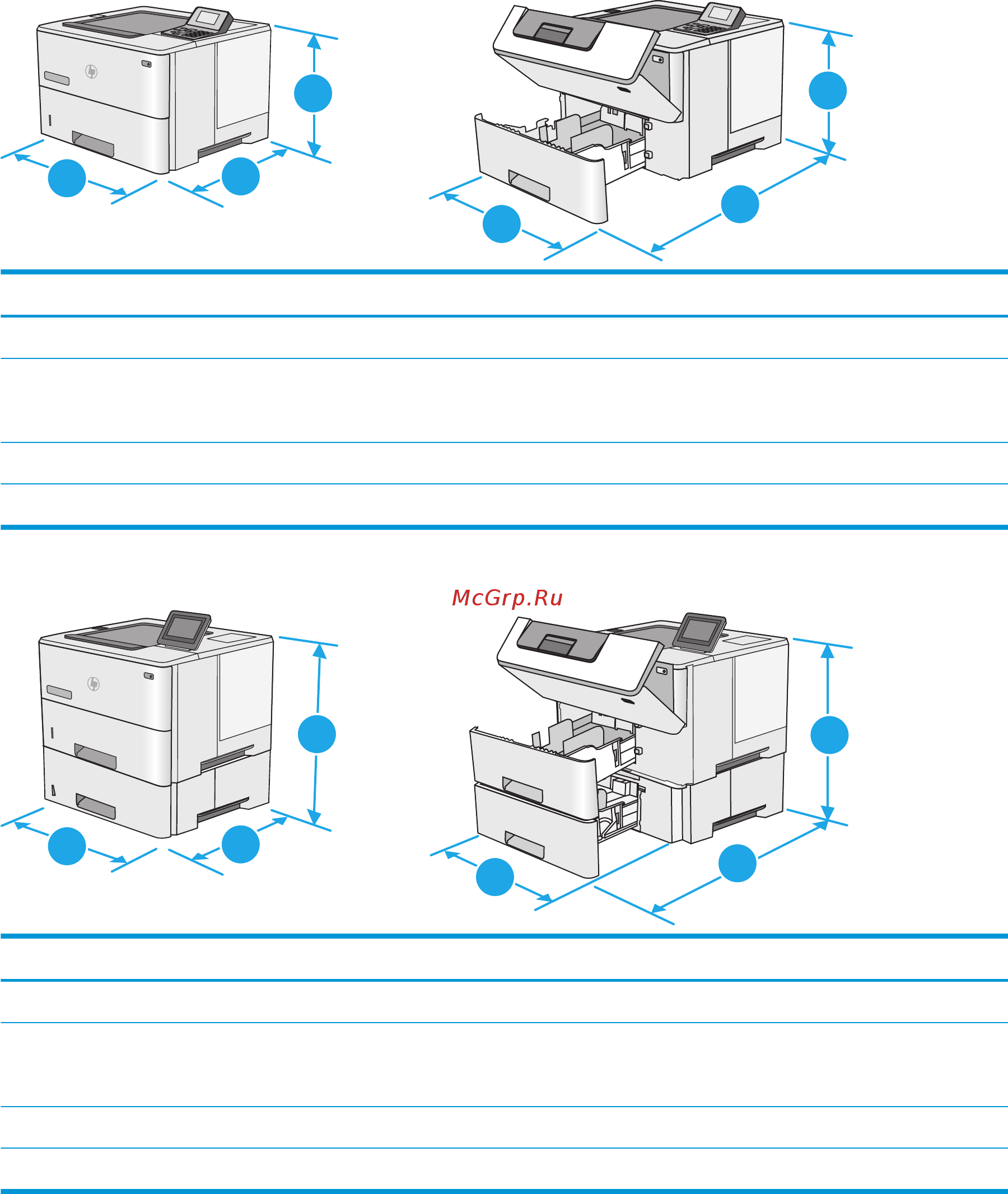

Рисунок 1-1 Габариты для моделей n и dn
1
2
2
3
3
1
Принтер полностью закрыт Принтер в открытом состоянии
1. Высота 296 мм 296 мм
2. Глубина Крышка лотка 2 закрыта: 376 мм
Крышка лотка 2 открыта: 444 мм
569 мм
3. Ширина 410 мм 410 мм
Вес 12 кг
Рисунок 1-2 Габариты модели x
1
1
2
2
3
3
Принтер полностью закрыт Принтер в открытом состоянии
1. Высота 415 мм 487 мм
2. Глубина Крышка лотка 2 закрыта: 376 мм
Крышка лотка 2 открыта: 444 мм
569 мм
3. Ширина 410 мм 410 мм
Вес 13,4 кг
12 Глава 1 Общие сведения о принтере RUWW
