9.Установитеновыйвентиляторкомпьютера;дляэтогосовместитерезиновыеножкиновогоблока
вентиляторакомпьютерасотверстиямиврамеивдавитеихвотверстия.Затемосторожно
потянитезарезиновыеножкиснизутак,чтобыновыйблоквентиляторакомпьютеравстал
наместо.
3
4
5
6

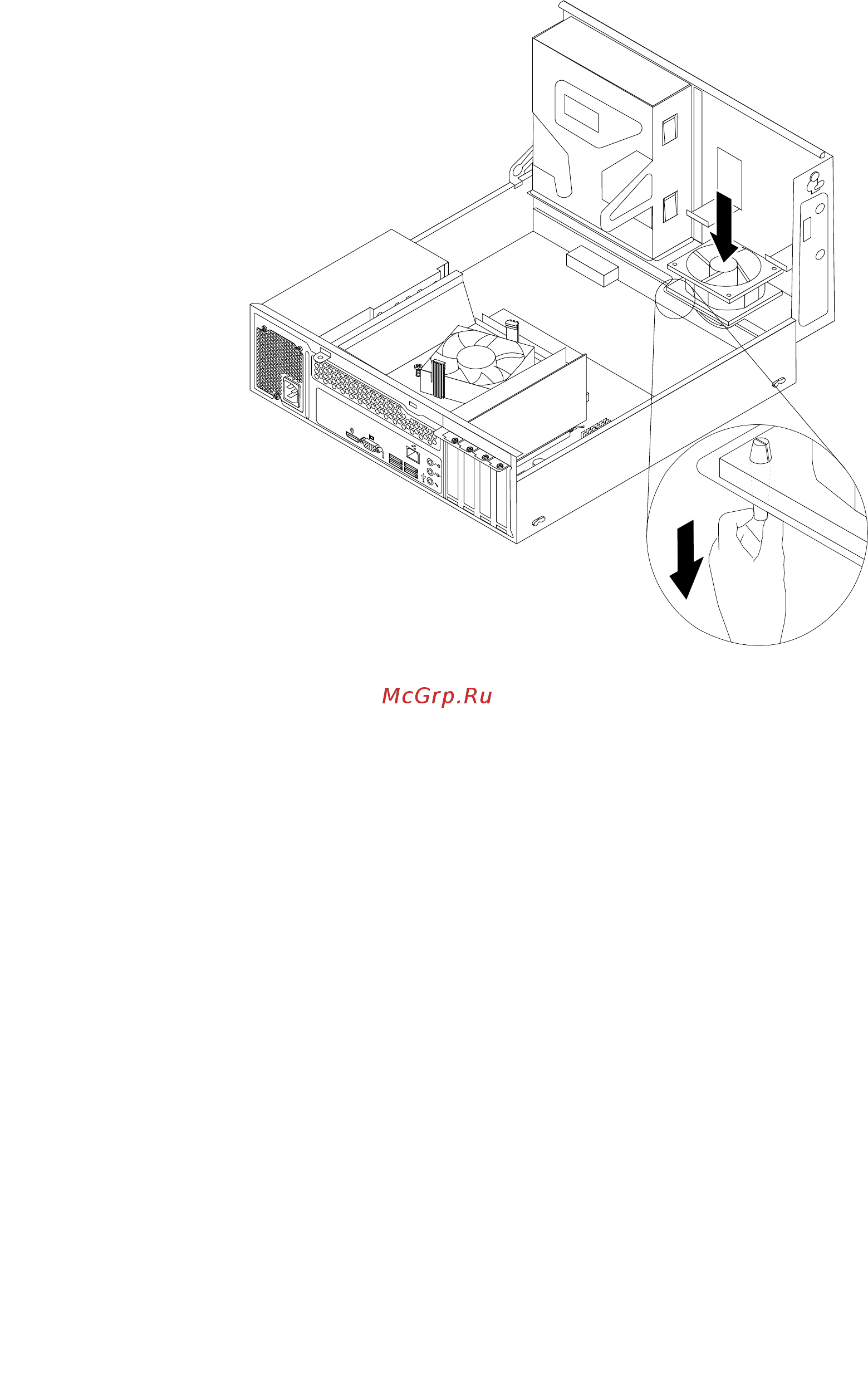

Рис.48.Установкаблокавентиляторакомпьютера
10.Подсоединитекабельновоговентиляторакомпьютераксоответствующемуразъему
материнскойплаты.Смотритераздел“Какнайтикомпоненты,установленныенаматеринской
плате”настранице14.
11.Установитенаместоканалвентиляторарадиатора.Смотритераздел“Заменаблокарадиатораи
вентилятора”настранице61
.
12.Поставьтенаместожесткийдиск.Смотритераздел“Заменажесткогодиска”настранице46.
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Информациюотом,какзавершитьустановкуилизамену,см.вразделе“Чтонужносделать
послезаменыкомпонентов”настранице80.
ЗаменапереднегоблокааудиоразъемаиUSB
Внимание:Неоткрывайтекорпускомпьютераинепытайтесьегоремонтировать,непрочитав
предварительнораздел“Важнаяинформацияпотехникебезопасности”настраницеv
.
ВэтомразделеописанапроцедуразаменыпереднегоблокааудиоразъемовиUSB.
ЧтобызаменитьпереднийблокаудиоразъемовиUSB,выполнитеследующиедействия.
1.Выключитекомпьютеривыньтеизрозетоквилкивсехшнуровпитания.
Г лава5.Установкаилизаменааппаратныхкомпонентов69
