Lenovo ThinkCentre Edge 73 (10AS00EDRU) [83/166] Замена блоков wifi
![Lenovo ThinkCentre Edge 73 (10AS00EDRU) [83/166] Замена блоков wifi](/views2/1284477/page83/bg53.png)
ЗаменаблоковWiFi
Внимание:Неоткрывайтекорпускомпьютераинепытайтесьегоремонтировать,непрочитав
предварительнораздел“Важнаяинформацияпотехникебезопасности”настраницеv.
ВэтомразделеприводятсяинструкциипозаменеблоковWiFi.БлокиWiFiвключаютвсебякарту
контроллераWiFi,модулькартыWiFiикабельзаднейантенныWiFi.
ЗаменаблоковWiFiсостоитизследующихопераций:
•“ИзвлечениекартыконтроллераWiFi”настранице71
•“ИзвлечениемодулякартыWiFi”настранице71
•“УстановкаблоковWiFi”настранице73
ИзвлечениекартыконтроллераWiFi
ЧтобыизвлечькартуконтроллераWiFi,выполнитеуказанныенижедействия.
1.Выключитекомпьютеривыньтеизрозетоквилкивсехшнуровпитания.
2.Снимитекожухкомпьютера.Смотритераздел“Какснятькожух”настранице38.
3.ИзвлекитевинткреплениякартыконтроллераWiFi.
4.ВозьмитесьзаустановленнуюкартуконтроллераWiFiиосторожновытянитеееизгнезда.

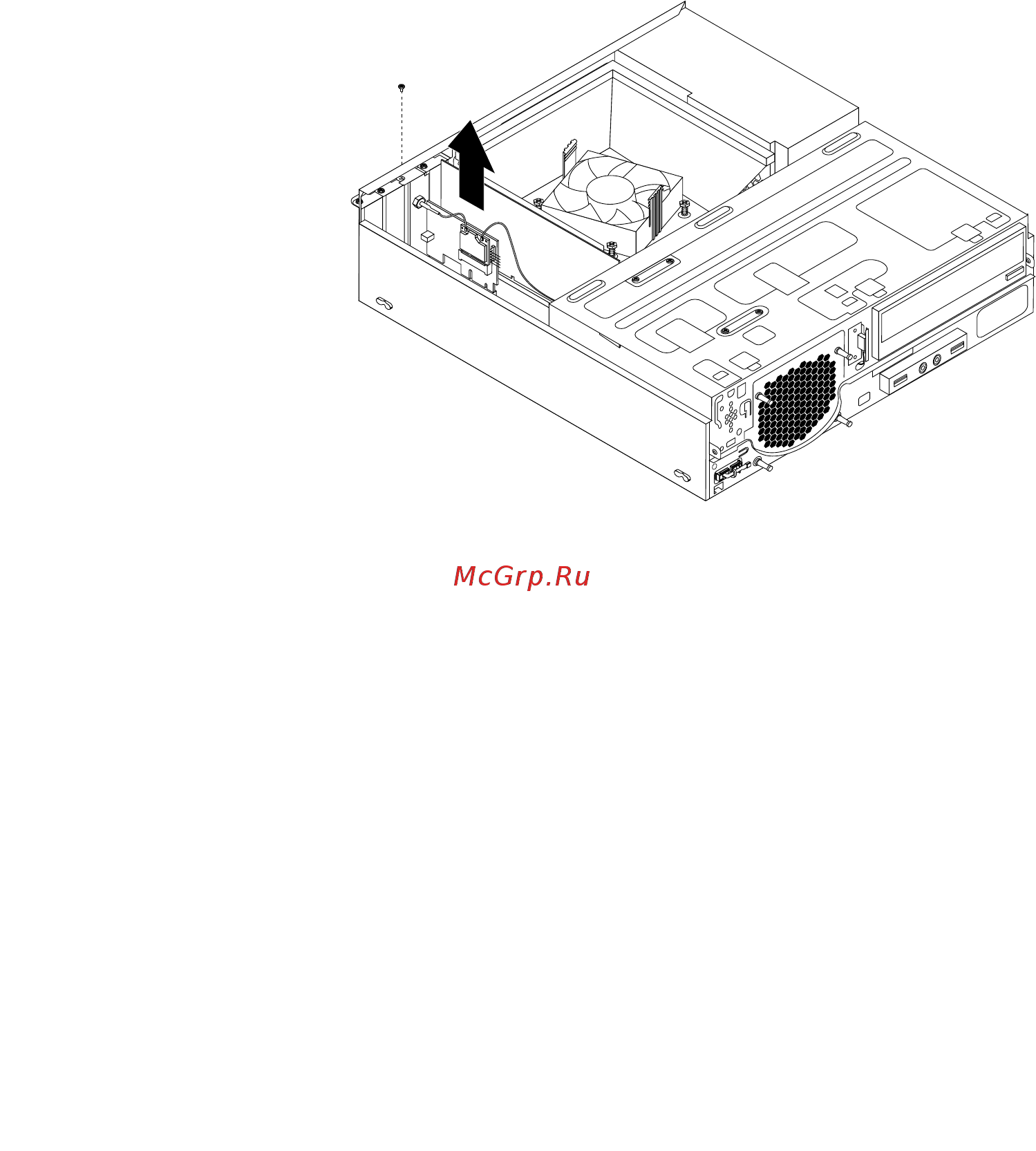

Рис.50.ИзвлечениекартыконтроллераWiFi
Примечание:Платаплотноустановленавгнездо.Можносначалачастичноизвлечьизгнезда
одинкрайплаты,затемдругой,затемопятьпервыйитакдотехпор,поканебудетизвлечена
всяплата.
ИзвлечениемодулякартыWiFi
ЧтобыизвлечьмодулькартыWiFi,выполнитеуказанныенижедействия.
Г лава5.Установкаилизаменааппаратныхкомпонентов71
