Компоненты аппарата
1-2

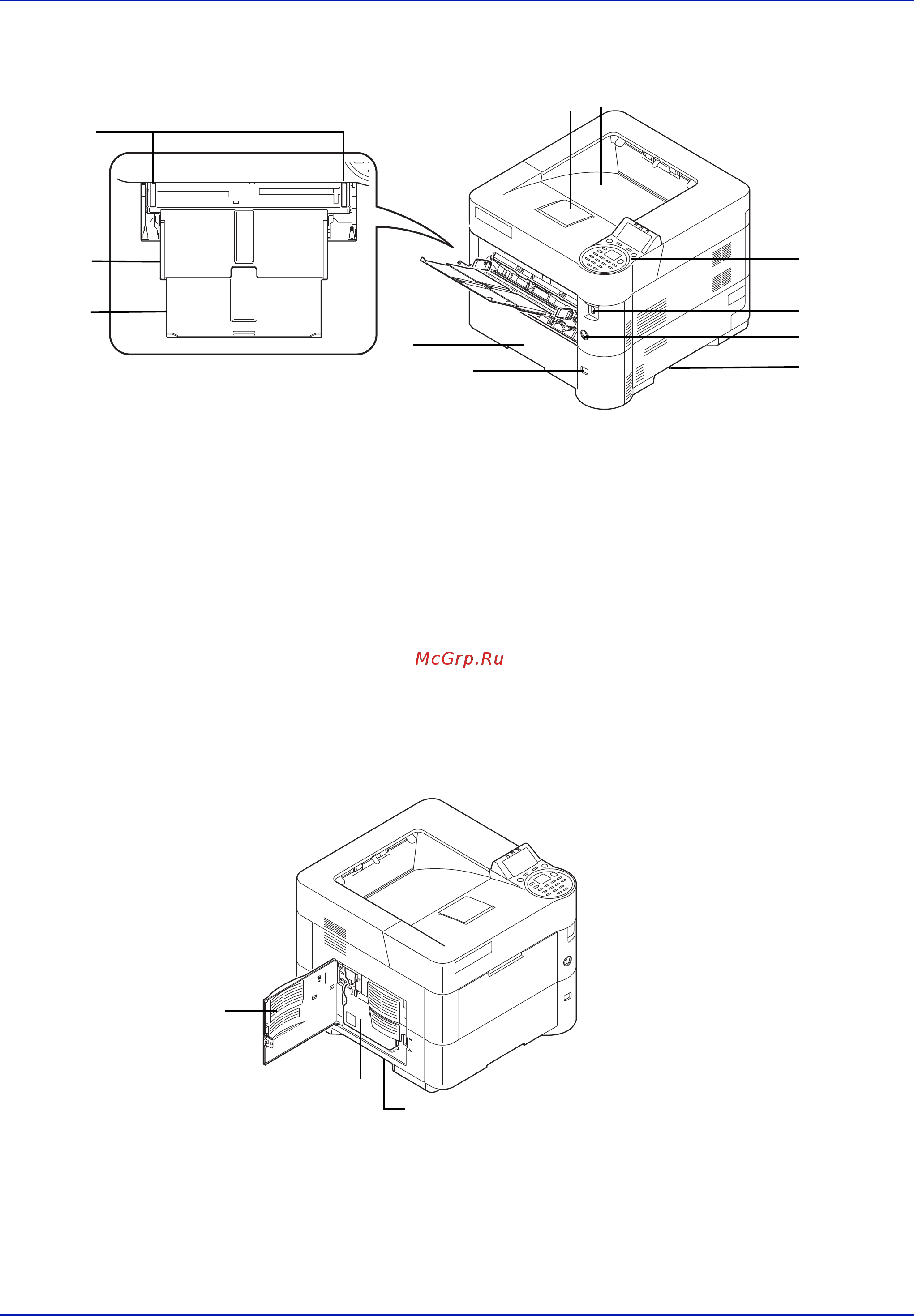

Компоненты фронтальной/правой части принтера
1 Стопор бумаги
2 Верхний лоток
3 Направляющие ширины бумаги (универсальный лоток).
4 Универсальный лоток
5 Опорная часть универсального лотка
6 Кассета 1
7 Панель управления
8 Слот для подключения памяти USB
9 Выключатель питания
10 Ручки
11 Окно формата бумаги
Компоненты левой части принтера
12 Левая крышка
13 Бункер для отработанного тонера
14 Ручки
6
9
8
1
2
7
10
3
5
4
11
12
13
14
