10 О мониторе

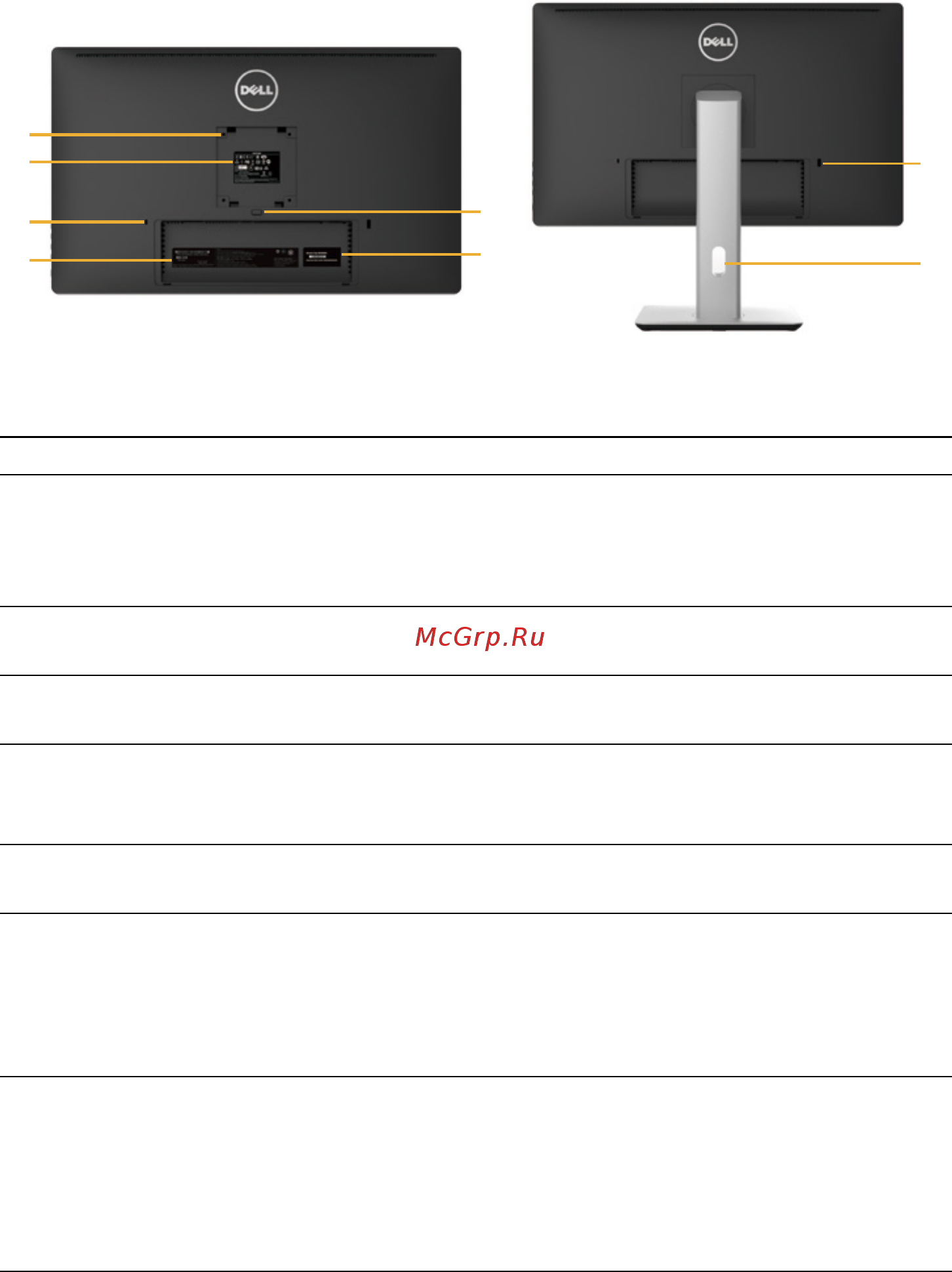

Вид сзади
1
2
3
4
5
6
7
8
Вид сзади Вид сзади с подставкой
монитора
Наклейка Описание Использование
1 Монтажные отверстия
VESA, 100 x 100 мм (за
прикрепленной крышкой
VESA)
Монтаж монитора на стене при
помощи совместимого настенного
крепления стандарта VESA,
100 x 100 мм.
2 Табличка с нормативно-
правовыми данными
Указаны разрешения
контролирующего органа.
3 Отверстие для блокировки
в целях безопасности
Для защиты монитора в отверстие
вставляется защитный трос.
4 Табличка с серийным
номером (штрих-код)
Чтобы обратиться в Dell за
технической помощью, см. эту
табличку.
5 Кнопка фиксатора
подставки
Отсоединяет подставку от
монитора.
6 Этикетка с сервисным
кодом
Сервисный код Dell используется
при гарантийных случаях и для
сервисного обслуживания клиентов
компании Dell и для регистраций
базовой системы.
7 Нисходящий порт USB с
функцией зарядки батареи
Эти порты предназначены для
подключения USB-устройств.*
Эти разъемы можно использовать
только после подключения кабеля
USB к компьютеру и восходящему
разъему USB на мониторе.
