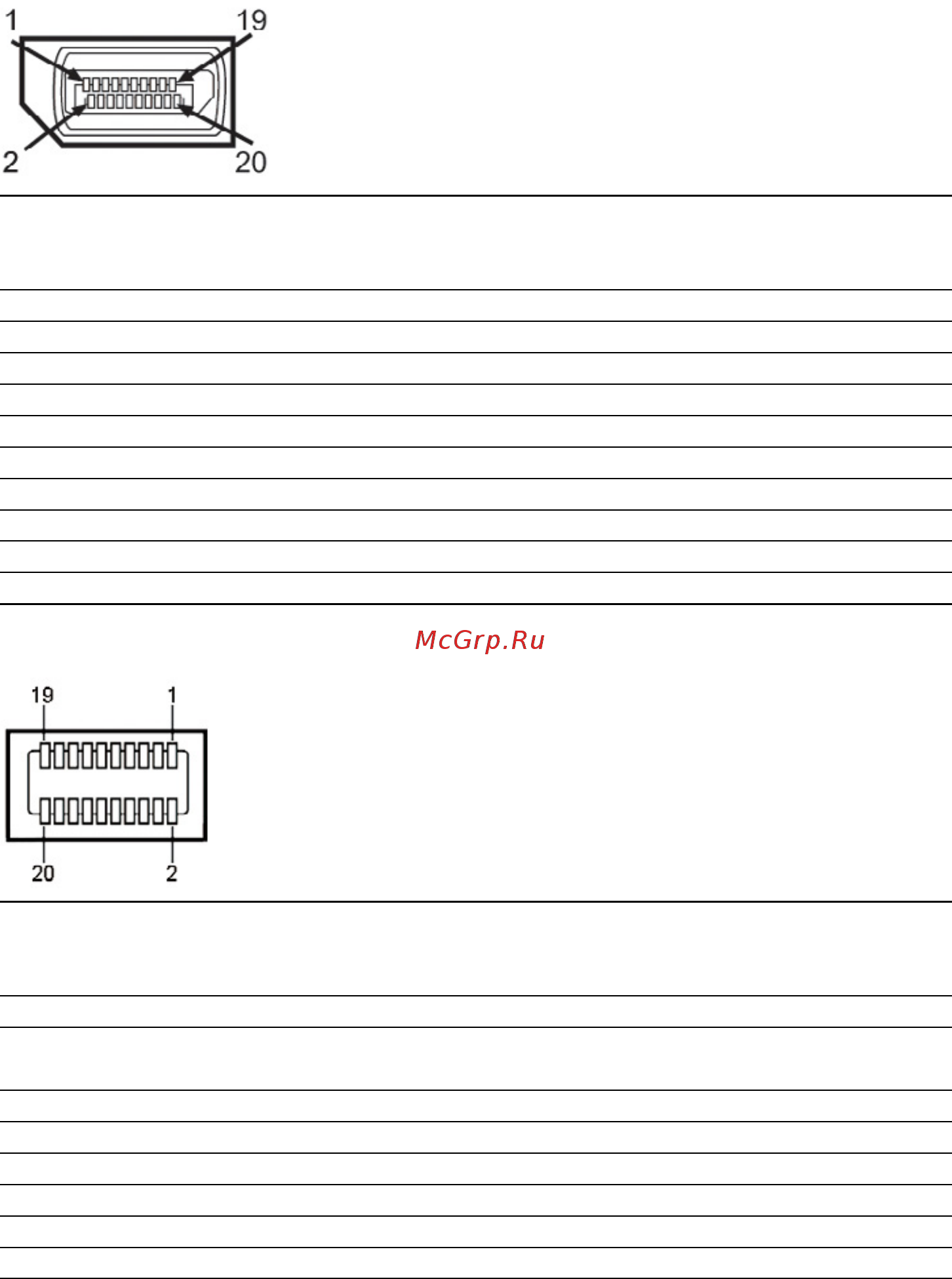

18 О мониторе
Назначение контактов
Разъем DisplayPort (вход DP и выход DP)
Номер
контакта
20-контактная
сторона разъема
монитора
Номер
контакта
20-контактная
сторона разъема
монитора
1 ML0(p) 11 GND (земля)
2 GND (земля) 12 ML3(n)
3 ML0(n) 13 GND (земля)
4 ML1(p) 14 GND (земля)
5 GND (земля) 15 AUX(p)
6 ML1(n) 16 GND (земля)
7 ML2(p) 17 AUX(n)
8 GND (земля) 18 HPD
9 ML2(n) 19 Питание DP, обратн.
10 ML3(p) 20 +3,3 В, питание DP
Разъем Mini DisplayPort
Номер
контакта
20-контактная
сторона разъема
монитора
Номер
контакта
20-контактная
сторона разъема
монитора
1 GND (земля) 11 ML2(p)
2
Обнаружение
активного соединения
12 ML0(p)
3 ML3(n) 13 GND (земля)
4 GND (земля) 14 GND (земля)
5 ML3(n) 15 ML1(n)
6 GND (земля) 16 AUX(p)
7 GND (земля) 17 ML1(p)
8 GND (земля) 18 AUX(n)
