26 Настройка монитора

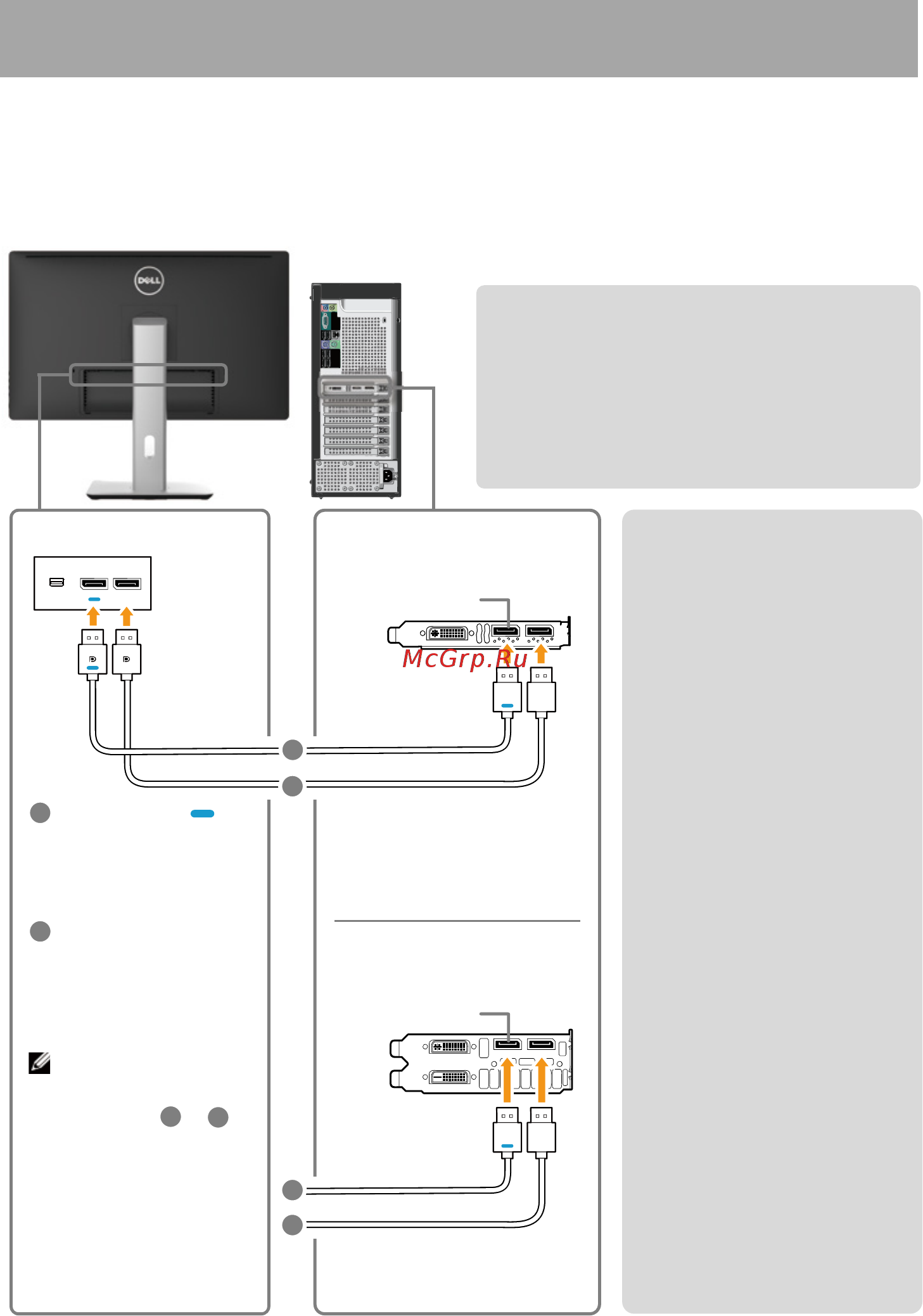

1. Руководство по подключению для разрешения 5K3K (макс.) к
видеокартам Nvidia (требуются два кабеля DP)
1. Подсоедините кабели DP
согласно нижеследующим
указаниям.
2. Выключите питание монитора
нажав кнопку включения/
выключения питания.
3. Включите (загрузите) компьютерную
систему.
4. Измените разрешение (если
необходимо) на значение до 5120 x
2880 с частотой 60 Гц.
Первичный порт DP
(Порт 0)
Первичный порт DP
(Порт 0)
A
B
Поиск и устранение
неисправностей
B
A
B
A
Кабель DP-DP ( )
Подключите DP1 порт на
мониторе к первичному
порту DP (порт 0) на
видеокарте NVidia
Кабель DP-DP
Подключите порт DP2
на мониторе к другому
порту DP на видеокарте
NVidia
ПРИМЕЧАНИЕ. Для
поддержки разрешения
до 5K3K необходимо
подключить и .
2. Quadro K5200,
K5000, K6000
1. Quadro K2200, K4200,
K2000, K4000
• Список рекомендованных карт:
Quadro K2200, K4200, K5200, K2000, K4000, K5000 и
K6000.
• Требования к видеокарте:
Два порта DP, совместимых с DP1.2 с поддержкой
HBR2, DisplayID 1.3 и функции отображения с
расположением рядом.
• Версия драйвера Nvidia:
R343.00 или более поздняя
1. Экран BIOS/Post не отображается,
черный экран во время загрузки
BIOS/Post, черный экран в течение
длительного времени, когда монитор
переходит из спящего режима.
• Убедитесь, что порт DP 1 монитора
подключен к порту 0 видеокарты, а DP
2 подключен к порту 1. Отключите и
включите питание монитора и
перезагрузите систему ПК.
• Для ускорения инициализации монитора
отключите
спящий режим монитора в экранном
меню (Меню > Настройки
электроэнергии > Спящий режим
монитора > Отключить)
2. Разрешение 5K3K изменено после
выхода из режима ожидания /
гибернации / перезагрузки ПК.
• Отключите спящий режим в экранном
меню (Меню > Настройки
электроэнергии > Спящий режим
монитора > Отключить).
• Убедитесь, что DP 1 и DP 2 подключены
к портам Port0 и Port1 карты
соответственно.
3. Не удается получить изображение,
или оно неустойчиво при
разрешении 5k3k.
• Убедитесь, что видеокарта
поддерживает 5k3k.
• Используйте только прилагаемые
кабели DP для подключения к ПК.
Использование не имеющих
сертификации DP или
низкокачественных кабелей может
негативно воздействовать на
целостность / полосу пропускания, что
приведет к уменьшенной
производительности.
4. Растянутое изображение.
• Убедитесь в надлежащем подключении
DP2 монитора и видеокарты.
A
B
DP1mDP DP2
