9
Установка и подключение телевизора
1. Вставьте штепсельную вилку шнура питания в ро-
зетку электросети с напряжением 220 В и нажмите
кнопку сетевого выключателя на передней панели
телевизора. Телевизор перейдет в тот режим работы
(дежурный или рабочий), в котором он находился до
отключения питания.
2. Для перевода телевизора из дежурного режима в
рабочий режим нажмите кнопку P+/ P– на передней
панели телевизора, либо любую из кнопок с цифра-
ми 0-9 или кнопку P+/P– на ПДУ.
Включение телевизора
1. Нажмите кнопку на ПДУ, чтобы перевести те-
левизор в дежурный режим.
2. Для полного отключения телевизора нажмите кноп-
ку сетевого выключателя на передней панели телеви
-
зора.
П Р И М Е Ч А Н И Е
- При отсутствии сигнала (телевизионного
или от другого устройства) и включенной
функции СИНИЙ ФОН в меню УСТАНОВКА
телевизор автоматически переходит в де
-
журный режим через 10 минут.
- При перебоях в электроснабжении (скачках
напряжения в электросети) телевизор
автоматически переходит в дежурный ре
-
жим.
- При перебоях в электроснабжении вынимай-
те вилку шнура питания из розетки!
Выход АV Вход АV
OUT
V
L
R
IN
Видеокамера
Игровая приставка
Видеомагнитофон
Ре
сивер
Компьюте
р
DVD
-плеер
Фотоаппарат
Audio L
Audio R
Video
Функции управления телевизором
DVD-плеер
AUDIO
PbPrR L Y
Телевизор
SCART IN-OUT
П Р И М Е Ч А Н И Я
1. Значение Y/C в пункте EURO меню УСТА-
НОВКА в Вашем телевизоре не используется,
т. к. соответствует отсутствующему в
нем видеовходу S-VIDEO.
2. Одновременное включение двух устройств,
подключенных к разъемам на задней панели
и использующих композитный видеосигнал
(только для модели 29CT06FS) приведет к на-
ложению изображения. В таком случае необ
-
ходимо выключить одно из этих устройств.
3. Для передачи сигнала с телевизора на другие
устройства
(видеопроектор, DVD-рекордер,
видеомагнитофон или компьютер) Вы можете
использовать разъемы SCART IN-OUT (СКАРТ)
или AV OUT (только у модели 29CT06FS), нахо-
дящиеся на задней панели телевизора.
SCART IN-OUT
1
3
5
7
9
11
13
15
17
19
2
4
6
8
10
12
14
16
18
20
Видеовход AV
Земля
Вход гашения
Видеовыход AV
Земля
U пеpекл. ТV/AV
Аудиовход лев.
Земля
Аудиовход прав.
Земля
Видеовход (R)
Земля
Видеовход (G)
Земля
Видеовход (B)
Земля
Аудиовыход лев.
Аудиовыход пр.

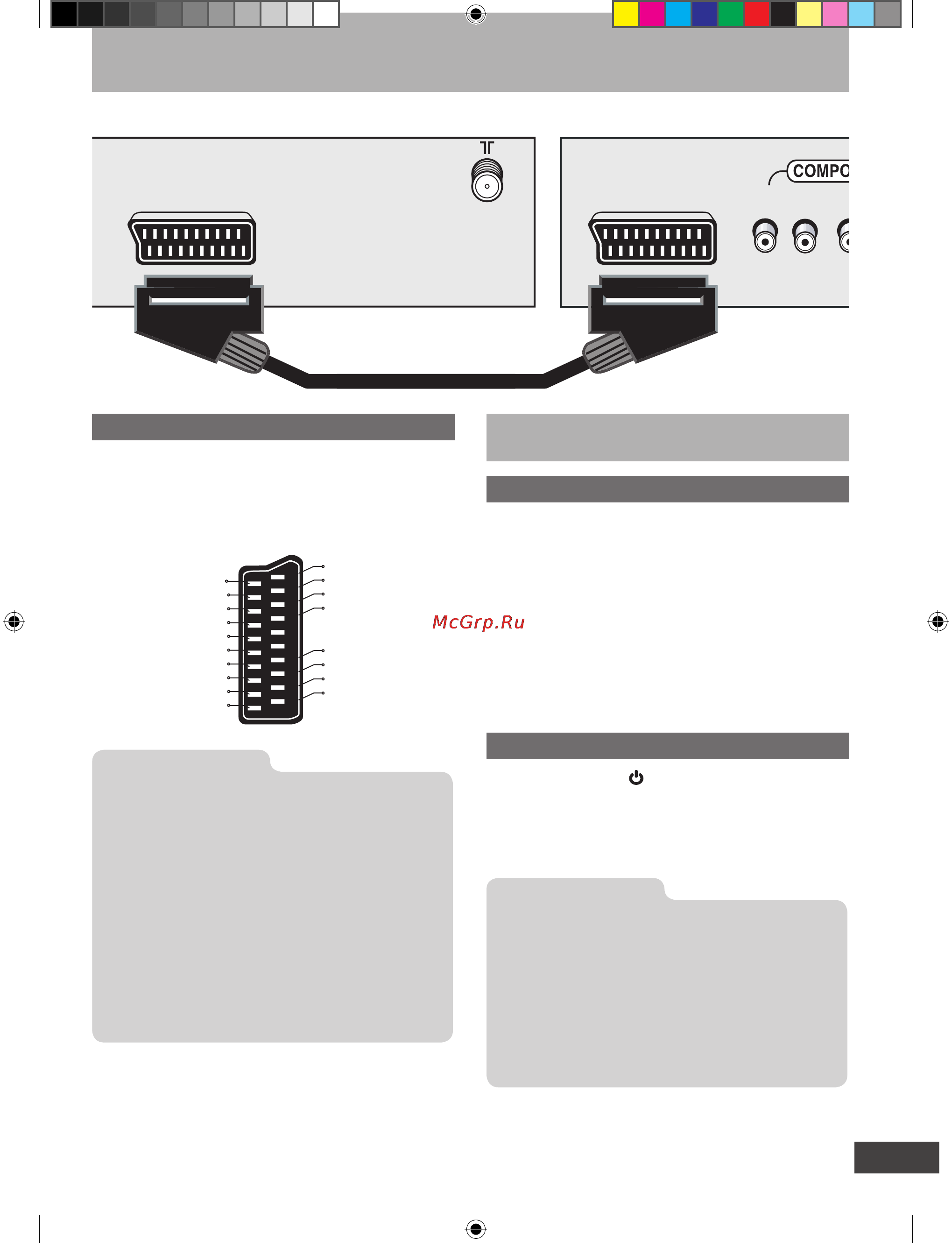

С целью правильного выбора кабеля для подключе-
ния внешнего устройства, прилагаем схему распай-
ки разъема СКАРТ.
Распайка разъема СКАРТ
Выключение телевизора
21-29CT06FS.indd 9 7/28/06 2:10:56 PM
